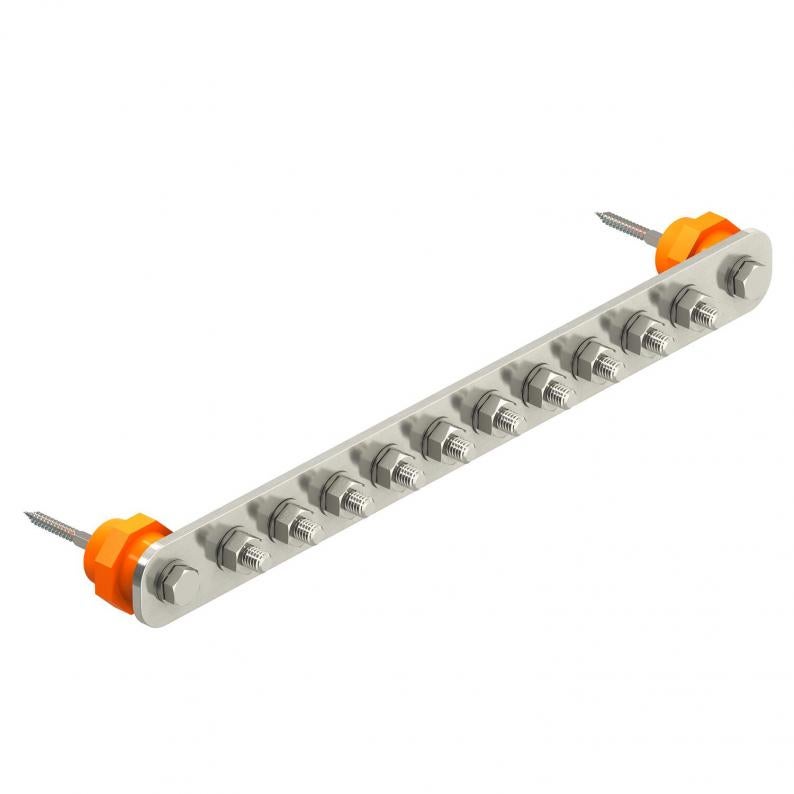

Potensialutjevningsskinne BigBar for industri
Type 1802 10 VA
Art.nr. 5015866
EAN 4012195002284
Art.nr. / Type / E-nr.
Lengde
Bredde
Høyde
Antall tilkoblinger
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
• Hovedpotensialutjevningsskinne for potensialutjevning iht. VDE 0100 del 410 og del 540, samt lynvernpotensialutjevning iht. DIN VDE 0185-305 (IEC 62305)
• isolatorføtter
• ledningene kobles hurtig og enkelt til kontaktskinnen med M10 låseskruer
• variantene i rustfritt spesialstål (V2A) egner seg til utendørsbruk
• leveres med skruer og plugg for veggmontering
• med fjærskive (DIN 137) for sikring av skruer mot løsning (kreves bl.a. i industrien og i ex-områder)
• isolatorføtter
• ledningene kobles hurtig og enkelt til kontaktskinnen med M10 låseskruer
• variantene i rustfritt spesialstål (V2A) egner seg til utendørsbruk
• leveres med skruer og plugg for veggmontering
• med fjærskive (DIN 137) for sikring av skruer mot løsning (kreves bl.a. i industrien og i ex-områder)
Tekniske data
Mål
| Lengde | 408,5 mm |
|---|---|
| Bredde | 40 mm |
| Høyde | 5 mm |
Tekniske data
| Antall tilkoblinger | 10 |
|---|---|
| Isolator | ja |
| Antall tilkobling rundleder totalt | 10 |
| Antall tilkobling rundleder 8 mm | 0 |
| Antall tilkobling rundleder 10 mm | 0 |
| Antall tilkobling rundleder 8-10 mm | 0 |
| Antall tilkobling flatleder opptil 30 mm | 0 |
| Antall tilkobling flatleder 40 mm | 0 |
| Antall tilkobling ledning 6 mm² stiv | 0 |
| Antall tilkobling ledning opptil 16 mm² stiv | 0 |
| Antall tilkobling ledning opptil 25 mm² stiv | 0 |
| Antall tilkobling ledning opptil 95 mm² stiv | 0 |
| Materiale i kontaktskinnen | rustfritt stål (V2A) |
| Materiale i klemmen | rustfritt stål (V2A) |
| Utførelse | kun klemme |
| Lynstrømkapasitet | H/100 kA |
| I samsvar med ROHS | ja |
| Konstruksjon | Struktur modulær |
| Dimensjon | 10xM10 |
| Materiale | spesialstål, rustfritt 1.4301 |
| Produktserie | Ex |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 6,0023 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 6,0023 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (4)
Veiledninger og hjelp (1)
Produktbilder (2)
3D-data nedlastinger (2)
Utførelser
Type
Lengde
Bredde
Høyde
Antall tilkoblinger
Art.nr.
1802 5 VA
246
40
5
5
5015854
1802 10 VA
408,5
40
5
10
5015866
1802 DC 5+5 VA
605
40
85
10
5015876
Lengde
Høyde
Antall tilkoblinger
1802 5 VA
Art.nr.
5015854
Lengde
246
Bredde
40
Høyde
5
Antall tilkoblinger
5
1802 10 VA
Art.nr.
5015866
Lengde
408,5
Bredde
40
Høyde
5
Antall tilkoblinger
10
1802 DC 5+5 VA
Art.nr.
5015876
Lengde
605
Bredde
40
Høyde
85
Antall tilkoblinger
10
