Potensialutjevningsskinne BigBar for industri
Type 1802 6 CU
Art.nr. 5015832
EAN 4012195699330
Art.nr. / Type / E-nr.
Lengde
Bredde
Høyde
Antall tilkoblinger
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Hovedpotensialutjevningsskinne for potensialutjevning iht. VDE 0100-410/-540, samt lynvernpotensialutjevning iht. DIN VDE 0185-305 (IEC 62305)
• isolatorføtter
• ledningene kobles hurtig og enkelt til kontaktskinnen med M10 låseskruer
• leveres med skruer og plugg for veggmontering
• med fjærskive (DIN 137) for sikring av skruer mot løsning (kreves bl.a. i industrien og i ex-områder)
• isolatorføtter
• ledningene kobles hurtig og enkelt til kontaktskinnen med M10 låseskruer
• leveres med skruer og plugg for veggmontering
• med fjærskive (DIN 137) for sikring av skruer mot løsning (kreves bl.a. i industrien og i ex-områder)
Tekniske data

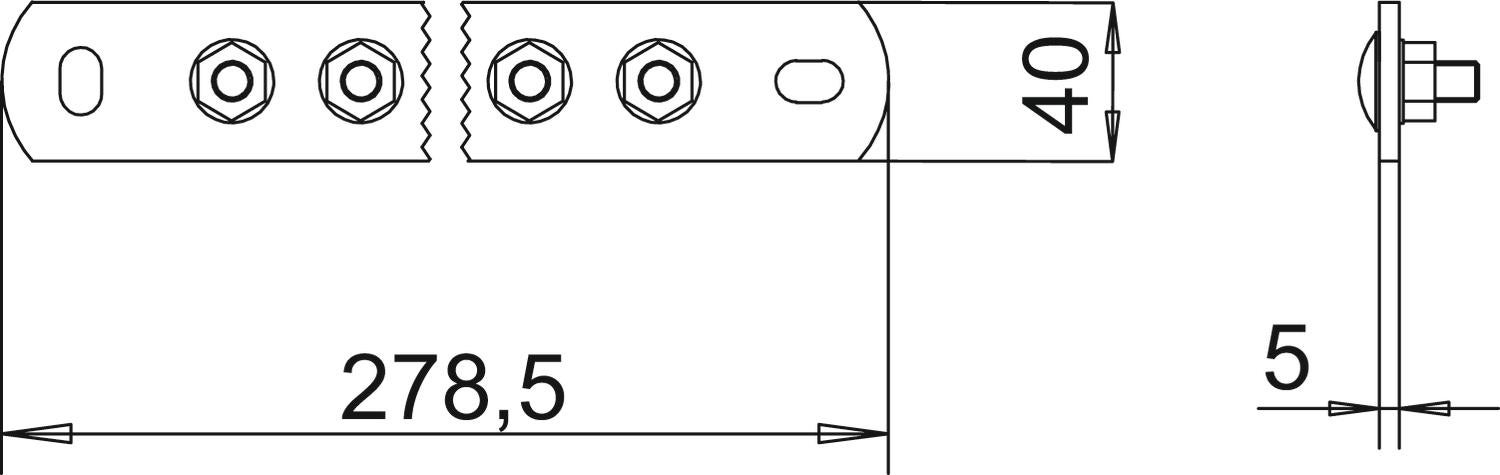

Mål
| Lengde | 278,5 mm |
|---|---|
| Bredde | 40 mm |
| Høyde | 5 mm |
Tekniske data
| Antall tilkoblinger | 6 |
|---|---|
| Isolator | ja |
| Antall tilkobling rundleder totalt | 6 |
| Antall tilkobling rundleder 8 mm | 0 |
| Antall tilkobling rundleder 10 mm | 0 |
| Antall tilkobling rundleder 8-10 mm | 0 |
| Antall tilkobling flatleder opptil 30 mm | 0 |
| Antall tilkobling flatleder 40 mm | 0 |
| Antall tilkobling ledning 6 mm² stiv | 0 |
| Antall tilkobling ledning opptil 16 mm² stiv | 0 |
| Antall tilkobling ledning opptil 25 mm² stiv | 0 |
| Antall tilkobling ledning opptil 95 mm² stiv | 0 |
| Materiale i kontaktskinnen | Kobber |
| Materiale i klemmen | Kobber |
| Utførelse | kun klemme |
| Lynstrømkapasitet | H/100 kA |
| I samsvar med ROHS | ja |
| Konstruksjon | Struktur fast |
| Dimensjon | 6xM10 |
| Materiale | Kobber |
| Produktserie | Ex |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 3,1787 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 3,1787 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (4)
Veiledninger og hjelp (1)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Antall tilkoblinger
Art.nr.
1802 5 CU
246
40
5
5
5015830
1802 6 CU
278,5
40
5
6
5015832
1802 8 CU
343,5
40
5
8
5015836
1802 10 CU
408,5
40
5
10
5015842
1802 12 CU
473,5
40
5
12
5015844
1802 14 CU
538,5
40
5
14
5015847
1802 20 CU
733,5
40
5
20
5015849
1802 DC 5+1 CU
505
40
85
6
5015870
1802 DC 5+5 CU
605
40
85
10
5015874
Lengde
Høyde
Antall tilkoblinger
1802 5 CU
Art.nr.
5015830
Lengde
246
Bredde
40
Høyde
5
Antall tilkoblinger
5
1802 6 CU
Art.nr.
5015832
Lengde
278,5
Bredde
40
Høyde
5
Antall tilkoblinger
6
1802 8 CU
Art.nr.
5015836
Lengde
343,5
Bredde
40
Høyde
5
Antall tilkoblinger
8
1802 10 CU
Art.nr.
5015842
Lengde
408,5
Bredde
40
Høyde
5
Antall tilkoblinger
10
1802 12 CU
Art.nr.
5015844
Lengde
473,5
Bredde
40
Høyde
5
Antall tilkoblinger
12
1802 14 CU
Art.nr.
5015847
Lengde
538,5
Bredde
40
Høyde
5
Antall tilkoblinger
14
1802 20 CU
Art.nr.
5015849
Lengde
733,5
Bredde
40
Høyde
5
Antall tilkoblinger
20
1802 DC 5+1 CU
Art.nr.
5015870
Lengde
505
Bredde
40
Høyde
85
Antall tilkoblinger
6
1802 DC 5+5 CU
Art.nr.
5015874
Lengde
605
Bredde
40
Høyde
85
Antall tilkoblinger
10
