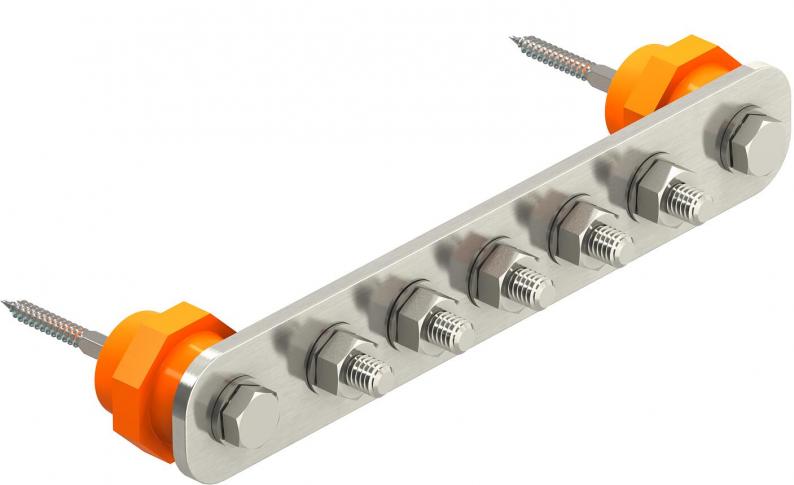

Potensialutjevningsskinne BigBar for industri
Type 1802 5 VA
Art.nr. 5015854
EAN 4012195002277
Art.nr. / Type / E-nr.
Lengde
Bredde
Høyde
Antall tilkoblinger
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Hovedpotensialutjevningsskinne for potensialutjevning iht. DIN VDE 0100-410/-540 og for potensialutjevning ved lynvern i henhold til DIN VDE 0185-305 (IEC 62305)
• Isolatorføtter
• rask og enkel montering av tilkoblingsledninger ved hjelp av låsebolter M10
• Varianter av rustfritt stål (V2A) egnet for bruk utendørs
• komplett med plugger og skruer for veggmontering
• med fjærskive (DIN 137) for å sikre skruen mot at den løsner av seg selv (f.eks. obligatorisk i industrien og i områder med eksplosjonsfare)
• Isolatorføtter
• rask og enkel montering av tilkoblingsledninger ved hjelp av låsebolter M10
• Varianter av rustfritt stål (V2A) egnet for bruk utendørs
• komplett med plugger og skruer for veggmontering
• med fjærskive (DIN 137) for å sikre skruen mot at den løsner av seg selv (f.eks. obligatorisk i industrien og i områder med eksplosjonsfare)
Tekniske data
Mål
| Lengde | 246 mm |
|---|---|
| Bredde | 40 mm |
| Høyde | 5 mm |
Tekniske data
| Antall tilkoblinger | 5 |
|---|---|
| Isolator | ja |
| Antall tilkobling rundleder totalt | 5 |
| Antall tilkobling rundleder 8 mm | 0 |
| Antall tilkobling rundleder 10 mm | 0 |
| Antall tilkobling rundleder 8-10 mm | 0 |
| Antall tilkobling flatleder opptil 30 mm | 0 |
| Antall tilkobling flatleder 40 mm | 0 |
| Antall tilkobling ledning 6 mm² stiv | 0 |
| Antall tilkobling ledning opptil 16 mm² stiv | 0 |
| Antall tilkobling ledning opptil 25 mm² stiv | 0 |
| Antall tilkobling ledning opptil 95 mm² stiv | 0 |
| Materiale i kontaktskinnen | rustfritt stål (V2A) |
| Materiale i klemmen | rustfritt stål (V2A) |
| Utførelse | kun klemme |
| Lynstrømkapasitet | H/100 kA |
| I samsvar med ROHS | ja |
| Konstruksjon | Struktur modulær |
| Dimensjon | 5xM10 |
| Materiale | spesialstål, rustfritt 1.4301 |
| Produktserie | Ex |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 3,6271 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 3,6271 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (4)
Veiledninger og hjelp (1)
Produktbilder (3)
3D-data nedlastinger (2)
Utførelser
Type
Lengde
Bredde
Høyde
Antall tilkoblinger
Art.nr.
1802 5 VA
246
40
5
5
5015854
1802 10 VA
408,5
40
5
10
5015866
1802 DC 5+5 VA
605
40
85
10
5015876
Lengde
Høyde
Antall tilkoblinger
1802 5 VA
Art.nr.
5015854
Lengde
246
Bredde
40
Høyde
5
Antall tilkoblinger
5
1802 10 VA
Art.nr.
5015866
Lengde
408,5
Bredde
40
Høyde
5
Antall tilkoblinger
10
1802 DC 5+5 VA
Art.nr.
5015876
Lengde
605
Bredde
40
Høyde
85
Antall tilkoblinger
10
