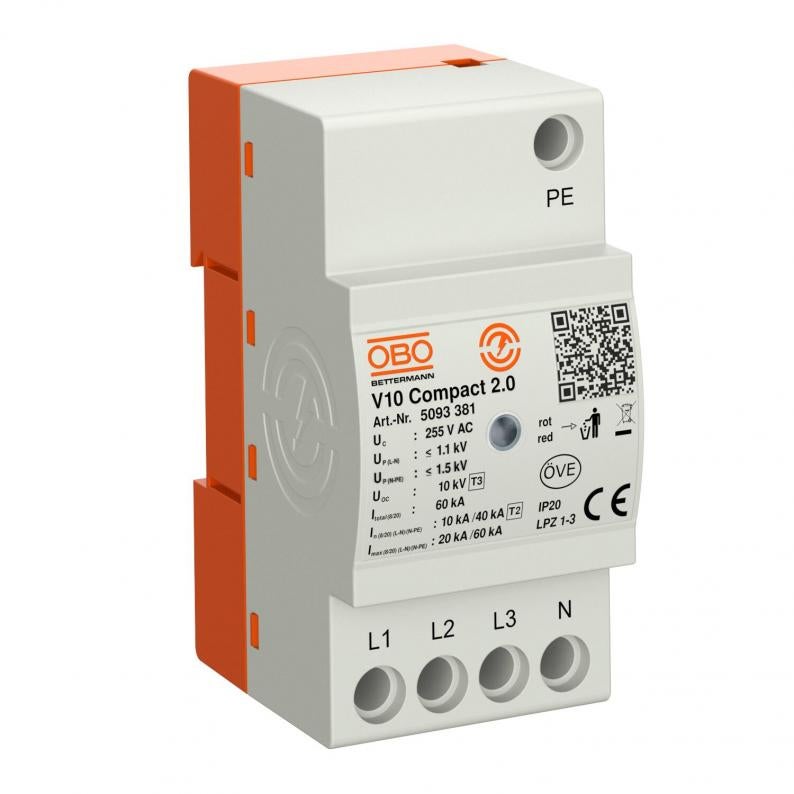

Overspenningsvern V10 Compact
Type V10 Compact2.0
Art.nr. 5093381
EAN 4012196862566
Art.nr. / Type
5093381 / V10 Compact2.0
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
255 V
Gjennomføring av polene
3+N/PE
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Overspenningsvern kompaktmodul type 2+3
• overspenningsvern i hoved- og underfordelinger iht. VDE 0100-443 (IEC60364-4-44)
• avledningskapasitet opptil 60 kA (8/20) totalt
• integrert 3+1-løsning for TN- og TT-nettsystemer på 45-mm-modulbredde
• høytytende varistorteknikk
• inkl. termisk og dynamisk skilleanordning og optisk funksjonsindikator
Bruksområde: Hoved- og underfordeling samt apparatbeskyttelse av dreiestrømsystemer.
• overspenningsvern i hoved- og underfordelinger iht. VDE 0100-443 (IEC60364-4-44)
• avledningskapasitet opptil 60 kA (8/20) totalt
• integrert 3+1-løsning for TN- og TT-nettsystemer på 45-mm-modulbredde
• høytytende varistorteknikk
• inkl. termisk og dynamisk skilleanordning og optisk funksjonsindikator
Bruksområde: Hoved- og underfordeling samt apparatbeskyttelse av dreiestrømsystemer.
Tekniske data
Mål
| Lengde | 60,5 mm |
|---|---|
| Bredde | 45 mm |
| Høyde | 90 mm |
Tekniske data
| Pol antall | 4 |
|---|---|
| Nettform | alle |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Nominell avledningsstrøm (8/20 µs) [L-N] | 10 kA |
| Nominell avledningsstrøm (8/20 µs) [N-PE] | 40 kA |
| Maksimal avledningsstrøm (8/20 μs) [L-N] | 20 kA |
| Maksimal avledningsstrøm (8/20 μs) [N-PE] | 60 kA |
| Testklasse type 2 | ja |
| Testklasse type 3 | ja |
| Merkespenning AC (50 / 60 Hz) | 230 V |
| Integrert sikring | nei |
| Beskyttelsesnivå [L-N] | ≤1,1 |
| Høyeste kontinuerlige spenning AC | 255 V |
| Nominell avledningsstrøm (8/20 µs) | 10 kA |
| Gjennomføring av polene | 3+N/PE |
| Monteringstype | Kapselskinne 35 mm |
| Egnet for utendørs bruk | nei |
| Maks. overstrømvern på nettsiden | 63 A gG |
| TOV-spenning [L-N] - motstandsmodus - 5 s | 334 V |
| TOV-spenning [L-N] - feilsikkermodus - 120 min | 438 V |
| Minimumsavstand | 0 mm |
| Utførelse | 3+NPE |
| Kortslutningsfast | ja |
| Nettform TN | ja |
| Nettform TN-C-S | ja |
| Nettform TN-S | ja |
| Nettform TT | ja |
| I samsvar med ROHS | exempt |
| TOV-spenning [L-N] - motstandsmodus - 120 min | 1200 V |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 70 °C |
| Dreiemoment | 2 Nm |
| SPD iht. IEC 61643-1 | klasse II+III |
| Kravklasse i.h.t. EN 61643-11 | Type 2+3 |
| LPZ | 1→3 |
| Maksimal avledningsstrøm (8/20 μs) | 20 kA |
| Følgestrøm-slukkingsevne (eff) [N-PE] | 0,1 kA |
| Reaksjonstid | <25 ns |
| Maks. forankoblet sikring | 63 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 70 °C |
| Dimensjon | 255V |
| Luftfuktighet maks. | 95 % |
| Luftfuktighet min. | 5 % |
Tilkoblingsmuligheter
| Ledertverrsnitt fleksibel (fintrådet) min. | 2,5 mm² |
|---|---|
| Ledertverrsnitt fleksibel (fintrådet) maks. | 10 mm² |
| Avledningsstrøm (8/20 µs) [totalt] | 60 kA |
| Ledertverrsnitt fleksibel (fintrådet) min. | 13 AWG |
| Ledertverrsnitt fleksibel (fintrådet) maks. | 8 AWG |
| Ledertverrsnitt stiv (én-/flertrådet) min. | 2,5 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 10 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) min. | 13 AWG |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 8 AWG |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,7671 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,7671 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
