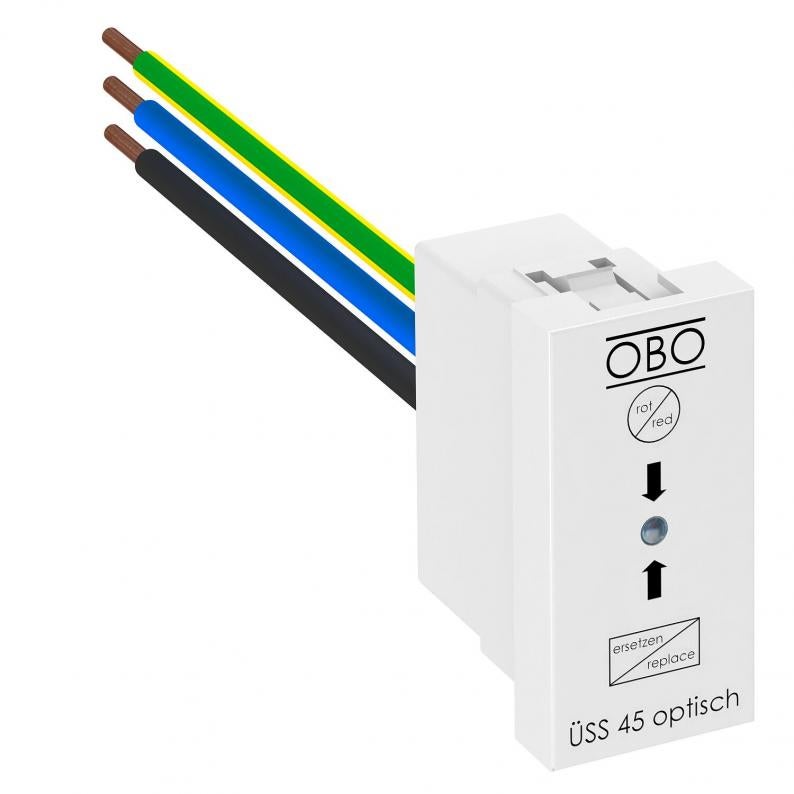

Overspenningsvern modul for Modul 45 med optisk visning
Type ÜSS 45-O-RW
Art.nr. 6117473
EAN 4012196117673
Art.nr. / Type / E-nr.
6117473 / ÜSS 45-O-RW / 1658572
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
255 V
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Overspenningsvern/nettfinvern type 3 iht. EN 61643-11 for montering i Rapid 45-kanaler, installasjonskanaler, og gulvinstallasjonssystemer.
• Versjon-O med optisk funksjonsindikator
• rask og enkel montering

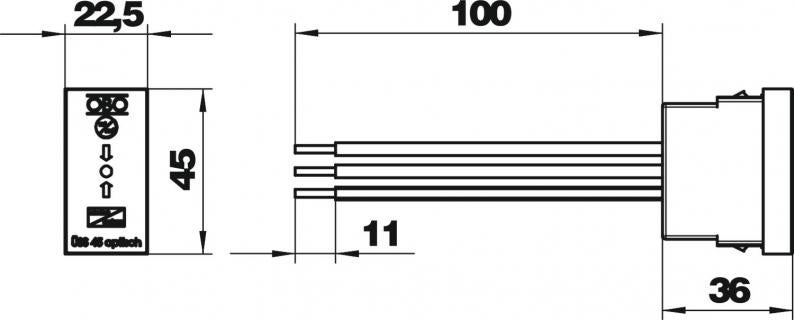

• liten byggebredde på 22,5 mm
• farge: ren hvit; RAL 9010
Bruk: Overspenningsvernet beskytter etterfølgende stikkontakter i nærheten.
Finvern type 3 (klasse D) iht. VDE 0675 del 6 - 11 (DIN EN 61643-11).
For montering i Rapid 45-kanaler, installasjonskanaler, og gulvinstallasjonssystemer.
• Versjon-O med optisk funksjonsindikator
• rask og enkel montering
• liten byggebredde på 22,5 mm
• farge: ren hvit; RAL 9010
Bruk: Overspenningsvernet beskytter etterfølgende stikkontakter i nærheten.
Finvern type 3 (klasse D) iht. VDE 0675 del 6 - 11 (DIN EN 61643-11).
For montering i Rapid 45-kanaler, installasjonskanaler, og gulvinstallasjonssystemer.
Tekniske data
Tekniske data
| Nettform | Annet |
|---|---|
| Utblåsende | nei |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Fjernsignalisering | nei |
| Testklasse type 3 | ja |
| Merkespenning AC (50 / 60 Hz) | 230 V |
| Beskyttelsesnivå [L-N] | ≤1500 |
| Høyeste kontinuerlige spenning AC | 255 V |
| Nominell avledningsstrøm (8/20 µs) | 2,5 kA |
| Monteringstype | Modul |
| Maks. overstrømvern på nettsiden | 16 |
| Utførelse | Optisk signal |
| I samsvar med ROHS | ja |
| Nominell strøm (inn- / utgangsklemme) | 16 A |
| Driftstemperatur min. | -25 °C |
| Driftstemperatur maks. | 45 °C |
| SPD iht. IEC 61643-1 | klasse III |
| Kravklasse i.h.t. EN 61643-11 | Type 3 |
| LPZ | 2→3 |
| Maksimal avledningsstrøm (8/20 μs) | 5 kA |
| Reaksjonstid | <25 ns |
| Maks. forankoblet sikring | 16 A |
| Temperaturområde for bruk min. | -25 °C |
| Temperaturområde for bruk maks. | 45 °C |
| Dimensjon | 255V |
| Farge | ren hvit; RAL 9010 |
Tilkoblingsmuligheter
| Avledningsstrøm (8/20 µs) [totalt] | 5 kA |
|---|---|
| Ledertverrsnitt stiv (én-/flertrådet) min. | 1,5 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 1,5 mm² |
| Felles beskyttelsesnivå [L-PE] | 1500 kV |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,5248 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,5248 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
