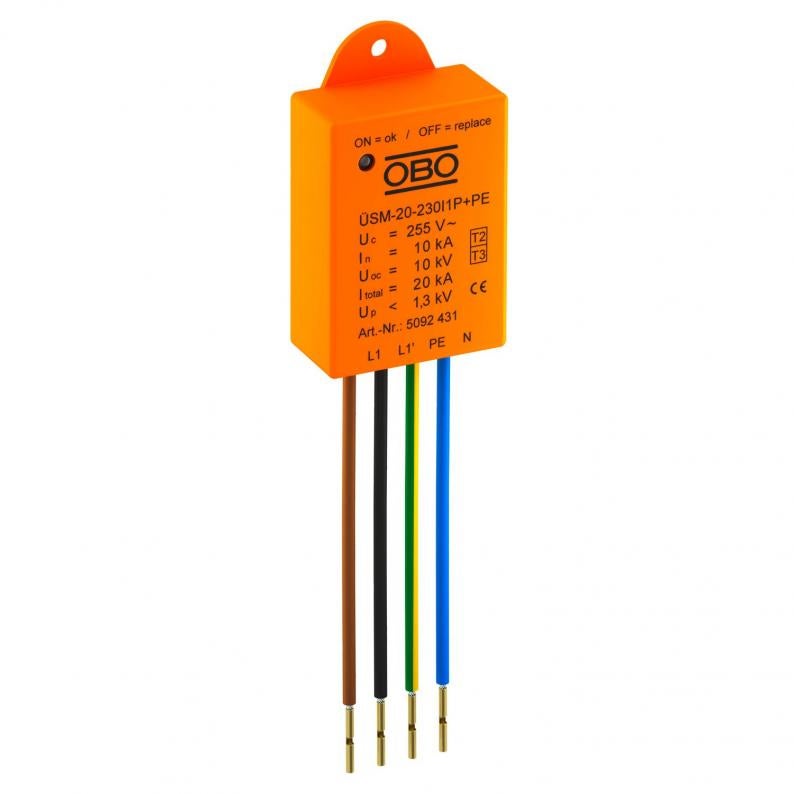

Overspenningsvern for LED-systemer ÜSM-20-230I1P+PE
Type ÜSM-20-230I1P+PE
Art.nr. 5092431
EAN 4012196515400
Art.nr. / Type
5092431 / ÜSM-20-230I1P+PE
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
255 V
Gjennomføring av polene
1+N/PE
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Overspenningsvern-modul type 2+3 iht. DIN EN 61643-11 for 230/400 V-nett.
Ment for og beskytte LED belysning.
med funksjonsvisning og utkobling av lastekretsen hvis SPD svikter
• Liten størrelse for installasjon i mastetilkoblingsboksen eller foran driveren
• 1 + NPE beskyttelseskrets med en maksimal utladningskapasitet på 20 kA
• Overspenningsbegrensning under 1300V eller 1000V @ 5kA
• med eller uten å slå av lyset i tilfelle feil
Bruksområde: I kabelkoblingsbokser, koblingsbokser, kabelkanaler og gulvsystem
For beskyttelse for elektriske apperater f.eks LED belysning for overspenning
Ment for og beskytte LED belysning.
med funksjonsvisning og utkobling av lastekretsen hvis SPD svikter
• Liten størrelse for installasjon i mastetilkoblingsboksen eller foran driveren
• 1 + NPE beskyttelseskrets med en maksimal utladningskapasitet på 20 kA
• Overspenningsbegrensning under 1300V eller 1000V @ 5kA
• med eller uten å slå av lyset i tilfelle feil
Bruksområde: I kabelkoblingsbokser, koblingsbokser, kabelkanaler og gulvsystem
For beskyttelse for elektriske apperater f.eks LED belysning for overspenning
Tekniske data
Mål
| Lengde | 155 mm |
|---|---|
| Bredde | 40 mm |
| Høyde | 21 mm |
Tekniske data
| Signalisering på enheten | optisk |
|---|---|
| Beskyttelsesklasse | IP20 |
| Høyeste varige spenning (L-N) | 255 V |
| Høyeste varige spenning (N-PE) | 255 V |
| Nominell avledningsstrøm (8/20 µs) [L-N] | 10 kA |
| Nominell avledningsstrøm (8/20 µs) [N-PE] | 10 kA |
| Maksimal avledningsstrøm (8/20 μs) [L-N] | 10 kA |
| Maksimal avledningsstrøm (8/20 μs) [N-PE] | 10 kA |
| Testklasse type 2 | ja |
| Testklasse type 3 | ja |
| Merkespenning AC (50 / 60 Hz) | 230 V |
| Beskyttelsesnivå [L-N] | ≤1,3 |
| Høyeste kontinuerlige spenning AC | 255 V |
| Nominell avledningsstrøm (8/20 µs) | 10 kA |
| Gjennomføring av polene | 1+N/PE |
| Monteringstype | Annet |
| Maks. overstrømvern på nettsiden | 16 |
| Utførelse | 1-polet + NPE for SK I |
| I samsvar med ROHS | ja |
| Nominell strøm (inn- / utgangsklemme) | 16 A |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| Lengde på tilkoblingskabel | 0,09 m |
| SPD iht. IEC 61643-1 | klasse II+III |
| Kravklasse i.h.t. EN 61643-11 | Type 2+3 |
| LPZ | 1→2 |
| Maksimal avledningsstrøm (8/20 μs) | 20 kA |
| Reaksjonstid | <25 ns |
| Maks. forankoblet sikring | 16 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 230V |
Tilkoblingsmuligheter
| Avledningsstrøm (8/20 µs) [totalt] | 20 kA |
|---|---|
| Felles beskyttelsesnivå [L-PE] | 1,5 kV |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,024 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,024 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
