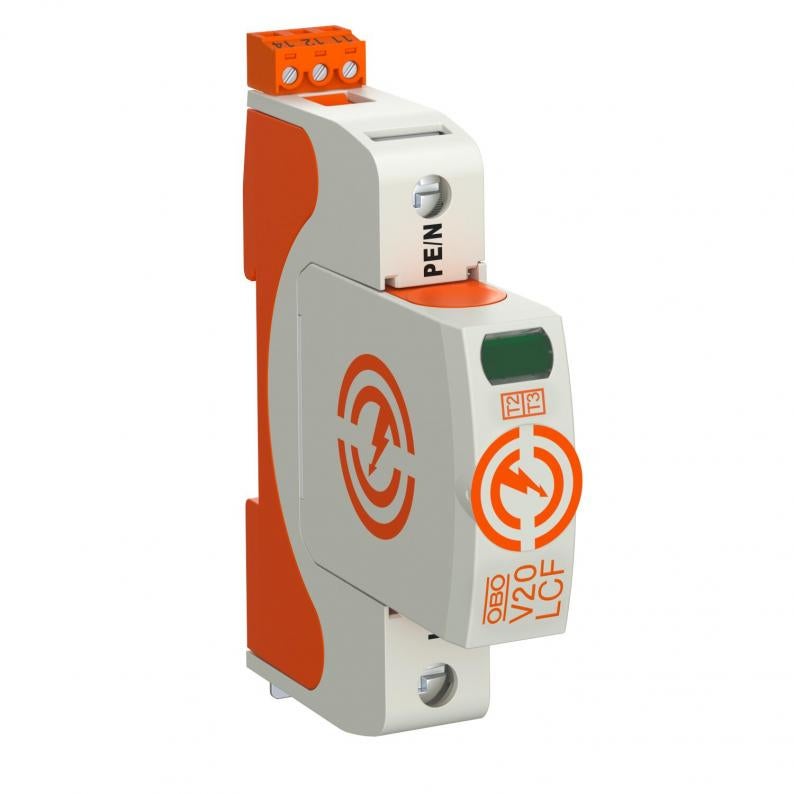

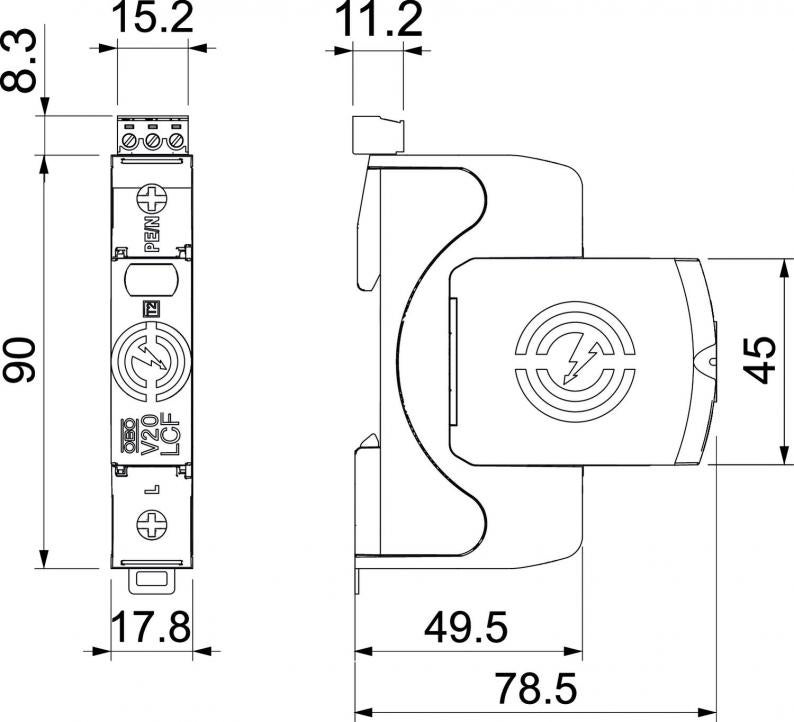

Overspenningsavleder V20, uten lekkasjestrøm, 1-polet + FS
Type V20-LCF-1+FS-280
Art.nr. 5095538
EAN 4012196818815
Art.nr. / Type
Høyeste kontinuerlige spenning AC
Gjennomføring av polene
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Overspenningsavleder type 2
• Til overspenningvern-potensialutgjevning iht VDE 0100-443 (IEC 60364-4-44)
• Avlederevne inntil 30 kA (8/20) per pol og med effektiv seriekobling av varistor og gnistgap
• Modulær pluggbar avleder med skilleinnretning og visuell statusindikator
• Låsefunksjon med vibrasjonsvern og spenningskoding
• Plast iht. UL 94 V-0
• FS-variantene har en potensialfri vekselerkontakt til fjernsignalisering
Bruksområde : Potensialutgjevning i hoved-og underfordelinger
• Til overspenningvern-potensialutgjevning iht VDE 0100-443 (IEC 60364-4-44)
• Avlederevne inntil 30 kA (8/20) per pol og med effektiv seriekobling av varistor og gnistgap
• Modulær pluggbar avleder med skilleinnretning og visuell statusindikator
• Låsefunksjon med vibrasjonsvern og spenningskoding
• Plast iht. UL 94 V-0
• FS-variantene har en potensialfri vekselerkontakt til fjernsignalisering
Bruksområde : Potensialutgjevning i hoved-og underfordelinger
Tekniske data
Tekniske data
| Utblåsende | nei |
|---|---|
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Høyeste varige spenning (L-N) | 280 V |
| Nominell avledningsstrøm (8/20 µs) [L-N] | 20 kA |
| Nominell avledningsstrøm (8/20 µs) [N-PE] | 40 kA |
| Husmateriale overspenningsbeskyttelseskomponenter | PA UL 94 V-0 |
| Maksimal avledningsstrøm (8/20 μs) [L-N] | 30 kA |
| Maksimal avledningsstrøm (8/20 μs) [N-PE] | 60 kA |
| Fjernsignalisering | ja |
| Testklasse type 2 | ja |
| Merkespenning AC (50 / 60 Hz) | 230 V |
| Integrert sikring | nei |
| Beskyttelsesnivå [L-N] | ≤1,5 |
| Høyeste kontinuerlige spenning AC | 280 V |
| Nominell avledningsstrøm (8/20 µs) | 20 kA |
| Gjennomføring av polene | 1 |
| Monteringstype | Kapselskinne 35 mm |
| Maks. overstrømvern på nettsiden | 160 A gL/gG |
| Restspenning [L-N] @ 5 kA | 1 kV |
| Koblingseffekt AC | 230 V; 0,5 A |
| Koblingseffekt DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Kortslutningsfasthet ved maks. overstrømvern på nettsiden | 50 kA eff |
| Restspenning [L-N] @ 1 kA | 0,8 kV |
| TOV-spenning [L-N] - motstandsmodus - 5 s | 335 V |
| TOV-spenning [L-N] - feilsikkermodus - 120 min | 440 V |
| TOV-spenning [N-PE] - motstandsmodus - 200 ms | 1200 V |
| SPD iht. UL 1449 | Type 4 |
| Minimumsavstand | 1,5 mm |
| Kortslutningsfast | ja |
| Nettform DC | nei |
| Nettform IT | nei |
| Nettform TN | ja |
| Nettform TN-C | ja |
| Nettform TN-C-S | ja |
| Nettform TN-S | ja |
| Nettform TT | nei |
| Nettform øvrige | nei |
| I samsvar med ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| Dreiemoment | 4 Nm |
| SPD iht. IEC 61643-1 | klasse II+III |
| Kravklasse i.h.t. EN 61643-11 | Type 2+3 |
| Maksimal avledningsstrøm (8/20 μs) | 30 kA |
| Maks. forankoblet sikring | 160 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 280V |
| Luftfuktighet maks. | 95 % |
| Luftfuktighet min. | 5 % |
Tilkoblingsmuligheter
| Ledertverrsnitt fleksibel (fintrådet) min. | 1,5 mm² |
|---|---|
| Ledertverrsnitt fleksibel (fintrådet) maks. | 35 mm² |
| FM-kontakter | Veksler |
| Tilkoblingstverrsnitt FM-klemming min. | 0,5 mm² |
| Tilkoblingstverrsnitt FM-klemming maks. | 1,5 mm² |
| Tilkoblingstverrsnitt FM-klemming min. | 21 AWG |
| Tilkoblingstverrsnitt FM-klemming maks. | 16 AWG |
| Avledningsstrøm (8/20 µs) [totalt] | 30 kA |
| Ledertverrsnitt fleksibel (fintrådet) min. | 16 AWG |
| Ledertverrsnitt fleksibel (fintrådet) maks. | 2 AWG |
| Ledertverrsnitt stiv (én-/flertrådet) min. | 1,5 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 35 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) min. | 16 AWG |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 2 AWG |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 0,7121 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,7121 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
