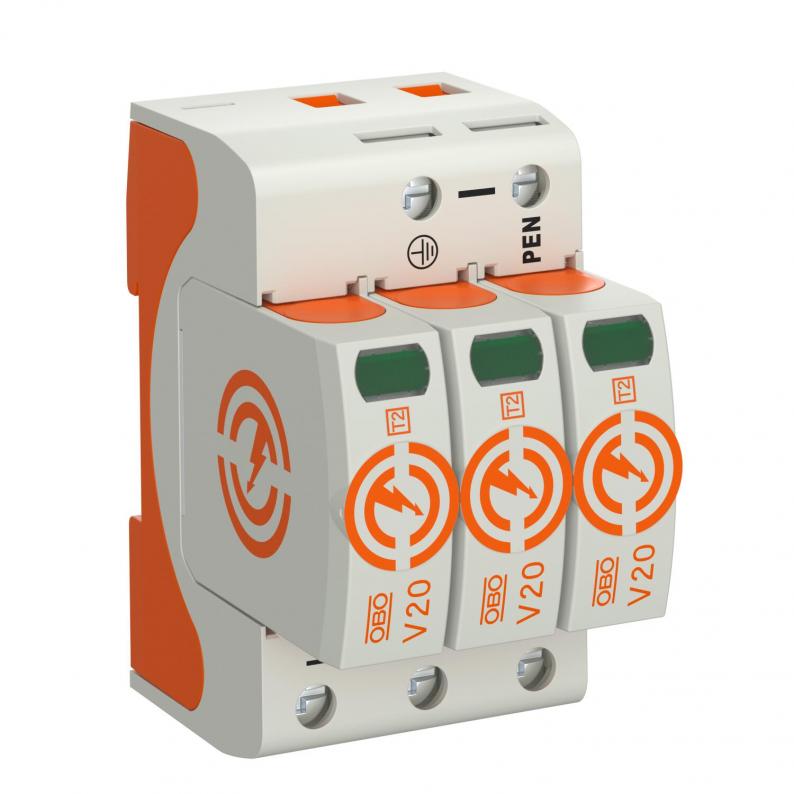

Overspenningsavleder V20, 3-polet 550 V

Overspenningsavleder V20, 3-polet 550 V

Type V20-3-550
Art.nr. 5095213
EAN 4012196160006
Vis alle utførelser
Art.nr. / Type / E-nr.
5095213 / V20-3-550 / 1656757
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
550 V
Gjennomføring av polene
3

kl. VKE: 1 Stykk

Stykk

Beskrivelse

Overspenningsavleder type 2

• Til overspenningvern-potensialutjevning iht VDE 0100-443 (IEC 60364-4-44)
• Avledningskapasitet opptil 40 kA (8/20) per Pol ved bril av effektive varistorer
• Modulær pluggbar avleder med skilleanordning og visuell statusindikator
• Låsefunksjon med vibrasjonsvern og spenningskoding
• Kunststoff iht. UL 94 V-0
• FS-variantene har en potensialfri vekselerkontakt til fjernsignalisering

Bruksområde : Potensialutjevning i hoved- og underfordelinger.
  • Underwriters Laboratories Inc., USA + CSA, Canada
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • EurAsian Conformity
  • Overspanningsbeveiliging conform DIN EN 61643-11 of IEC 61643-11
  • Overgang van LPZ 1 naar 2
  • Installation electrotechnical expertise
  • CO₂-fotavtrykk (PCF)
  • Emballasje uten plast
  • Emballasje laget utelukkende av resirkulert papp

Tekniske data

Tekniske data

Pol antall3
NettformAnnet
Utblåsendenei
Signalisering på enhetenoptisk
BeskyttelsesklasseIP20
Høyeste varige spenning (L-N)550 V
Nominell avledningsstrøm (8/20 µs) [L-N]20 kA
Husmateriale overspenningsbeskyttelseskomponenterPA UL 94 V-0
Maksimal avledningsstrøm (8/20 μs) [L-N]40 kA
Fjernsignaliseringnei
Testklasse type 2ja
Merkespenning AC (50 / 60 Hz)400 V
Integrert sikringnei
Beskyttelsesnivå [L-N]≤2,4
Høyeste kontinuerlige spenning AC550 V
Nominell avledningsstrøm (8/20 µs)15 kA
Gjennomføring av polene3
MonteringstypeKapselskinne 35 mm
Maks. overstrømvern på nettsiden160 A gL/gG
Restspenning [L-N] @ 5 kA2,1 kV
Kortslutningsfasthet ved maks. overstrømvern på nettsiden50 kA eff
Restspenning [L-N] @ 1 kA1,7 kV
TOV-spenning [L-N] - motstandsmodus - 5 s700 V
TOV-spenning [L-N] - feilsikkermodus - 120 min915 V
SPD iht. UL 1449Type 4
Minimumsavstand1,5 mm
GodkjenningerUL
Kortslutningsfastja
Nettform TNja
Nettform TN-Cja
I samsvar med ROHSja
Driftstemperatur min.-40 °C
Driftstemperatur maks.80 °C
Dreiemoment4 Nm
SPD iht. IEC 61643-1klasse II
Kravklasse i.h.t. EN 61643-11Type 2
Maksimal avledningsstrøm (8/20 μs)40 kA
Reaksjonstid<25 ns
Maks. forankoblet sikring160 A
Temperaturområde for bruk min.-40 °C
Temperaturområde for bruk maks.80 °C
Dimensjon550V
Luftfuktighet maks.95 %
Luftfuktighet min.5 %

Tilkoblingsmuligheter

Ledertverrsnitt fleksibel (fintrådet) min.1,5 mm²
Ledertverrsnitt fleksibel (fintrådet) maks.35 mm²
Avledningsstrøm (8/20 µs) [totalt]120 kA
Ledertverrsnitt fleksibel (fintrådet) min.16 AWG
Ledertverrsnitt fleksibel (fintrådet) maks.2 AWG
Ledertverrsnitt stiv (én-/flertrådet) min.1,5 mm²
Ledertverrsnitt stiv (én-/flertrådet) maks.35 mm²
Ledertverrsnitt stiv (én-/flertrådet) min.16 AWG
Ledertverrsnitt stiv (én-/flertrådet) maks.2 AWG

Miljødata

Emballasje laget utelukkende av resirkulert pappja
Emballasje uten plastja
CO2-fotavtrykk (GWP) fra vugge til port1,5189 kg CO2e / 1 Stykke
CO₂ Footprint (GWP)1,5189 kg CO₂e
Undersøkelsesdato CO2-verdi2025-05-21T00:00:00.000+0200
Declared UnitStykk
Declared Unit Quantity1
