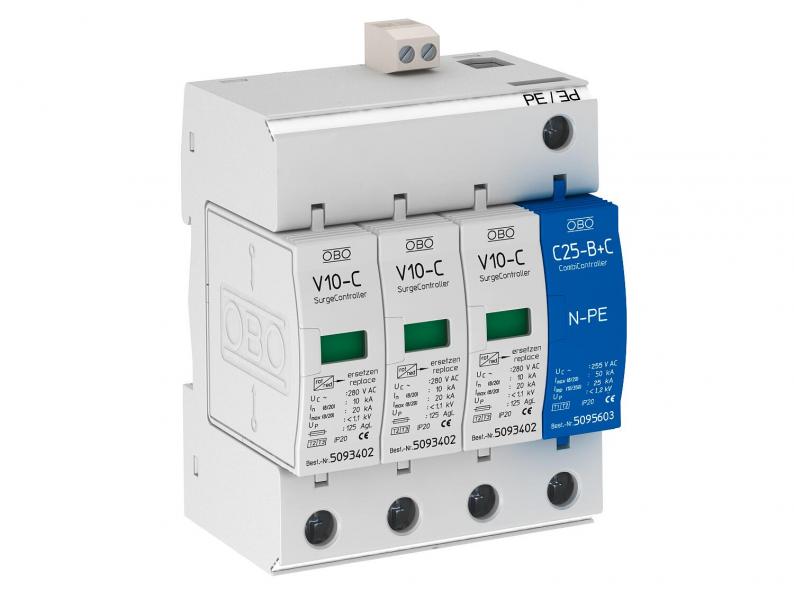

Overspenningsavleder V10 3-polet + NPE med fjernsignalisering 280 V
Type V10-C 3+NPE+FS
Art.nr. 5094931
EAN 4012195363941
Art.nr. / Type
5094931 / V10-C 3+NPE+FS
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
280 V
Gjennomføring av polene
3+N/PE
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Overspenningsavleder type 2+3
• Komplett enhet, består av over- og underdel, formontert og tilkoblingsklar
• Egner seg til TN-S- og TT-nettsystemer
• Inkl. termisk og dynamisk skilleanordning
• Med optisk feilindikator
• Versjon ...-FS med fjernsignalisering, potensialfri lukkerkontakt, for funksjonsovervåkning
• Høy strømledeevne, lang levetid
• Merkede tilkoblinger
Brukseksempel: Boligblokker, eneboliger
• Komplett enhet, består av over- og underdel, formontert og tilkoblingsklar
• Egner seg til TN-S- og TT-nettsystemer
• Inkl. termisk og dynamisk skilleanordning
• Med optisk feilindikator
• Versjon ...-FS med fjernsignalisering, potensialfri lukkerkontakt, for funksjonsovervåkning
• Høy strømledeevne, lang levetid
• Merkede tilkoblinger
Brukseksempel: Boligblokker, eneboliger
Tekniske data
Tekniske data
| Nettform | Annet |
|---|---|
| Utblåsende | nei |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Nominell avledningsstrøm (8/20 µs) [L-N] | 10 kA |
| Nominell avledningsstrøm (8/20 µs) [N-PE] | 30 kA |
| Fjernsignalisering | nei |
| Testklasse type 2 | ja |
| Merkespenning AC (50 / 60 Hz) | 230 V |
| Høyeste kontinuerlige spenning AC | 280 V |
| Nominell avledningsstrøm (8/20 µs) | 10 kA |
| Gjennomføring av polene | 3+N/PE |
| Monteringstype | Kapselskinne 35 mm |
| Maks. overstrømvern på nettsiden | 125 |
| Nettform TN | ja |
| Nettform TN-C-S | ja |
| Nettform TN-S | ja |
| Nettform TT | ja |
| I samsvar med ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | klasse II+III |
| Kravklasse i.h.t. EN 61643-11 | Type 2+3 |
| LPZ | 1→3 |
| Maksimal avledningsstrøm (8/20 μs) | 20 kA |
| Reaksjonstid | <25 ns |
| Maks. forankoblet sikring | 125 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 280V |
Tilkoblingsmuligheter
| Avledningsstrøm (8/20 µs) [totalt] | 40 kA |
|---|---|
| Ledertverrsnitt stiv (én-/flertrådet) min. | 2,5 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 35 mm² |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 2,1974 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 2,1974 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
