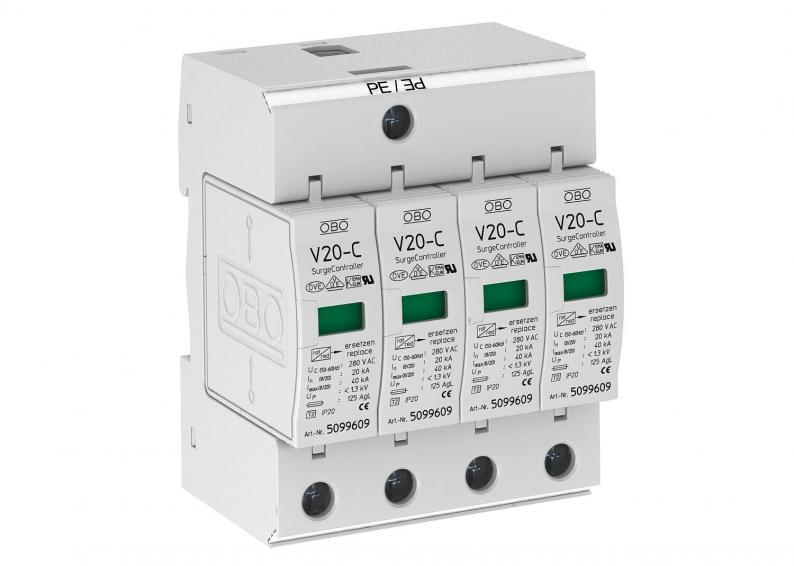

Overspenningsavleder 4-polet 280 V
Type V20-C 4-280
Art.nr. 5094627
EAN 4012195240037
Art.nr. / Type / E-nr.
Høyeste kontinuerlige spenning AC
Gjennomføring av polene
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Overspenningsavleder type 2
• For overspenningsvernpotensialutjevning iht. VDE 0100-443 (IEC 60364-4-44)
• Avledningsevne opptil 40 kA (8/20) per pol
• Avlederen kan plugges inn, med dynamisk skilleanordning og optisk funksjonsindikator
• Varistorteknikk med høy ytelse
Bruksområde: Potensialutjevning (LPZ 1 på 2) i hoved- og underfordelinger.
* Komplett = over- og underdel
• For overspenningsvernpotensialutjevning iht. VDE 0100-443 (IEC 60364-4-44)
• Avledningsevne opptil 40 kA (8/20) per pol
• Avlederen kan plugges inn, med dynamisk skilleanordning og optisk funksjonsindikator
• Varistorteknikk med høy ytelse
Bruksområde: Potensialutjevning (LPZ 1 på 2) i hoved- og underfordelinger.
* Komplett = over- og underdel
Tekniske data
Tekniske data
| Nettform | TN |
|---|---|
| Utblåsende | nei |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Fjernsignalisering | nei |
| Testklasse type 2 | ja |
| Merkespenning AC (50 / 60 Hz) | 230 V |
| Integrert sikring | nei |
| Høyeste kontinuerlige spenning AC | 280 V |
| Nominell avledningsstrøm (8/20 µs) | 20 kA |
| Gjennomføring av polene | 4 |
| Monteringstype | Kapselskinne 35 mm |
| Maks. overstrømvern på nettsiden | 125 |
| Utførelse | 4-polig |
| I samsvar med ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | klasse II |
| Kravklasse i.h.t. EN 61643-11 | Type 2 |
| LPZ | 1→2 |
| Maksimal avledningsstrøm (8/20 μs) | 40 kA |
| Reaksjonstid | <25 ns |
| Maks. forankoblet sikring | 125 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 280V |
Tilkoblingsmuligheter
| Avledningsstrøm (8/20 µs) [totalt] | 80 kA |
|---|---|
| Ledertverrsnitt stiv (én-/flertrådet) min. | 2,5 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 35 mm² |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 1,6215 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,6215 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (4)
Sertifikater (4)
Veiledninger og hjelp (1)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Beskyttelsesklasse
Høyeste kontinuerlige spenning AC
Gjennomføring av polene
Art.nr.
V20-C 1-280
IP20
280
1
5094618
V20-C 2-280
IP20
280
2
5094621
V20-C 3-280
IP20
280
3
5094624
V20-C 4-280
IP20
280
4
5094627
