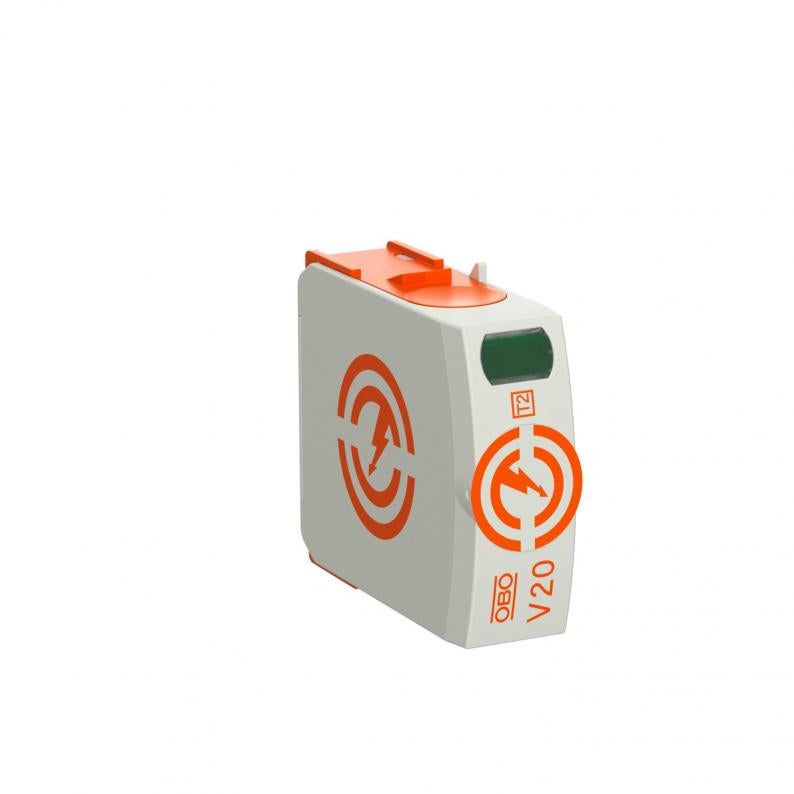

Overdel V20 75 V
Type V20-0-75
Art.nr. 5095360
EAN 4012196163533
Art.nr. / Type / E-nr.
Høyeste kontinuerlige spenning AC
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Overdeler, overspenningsavleder type 2
• Til overspenningsvernpotensialutjevning iht. VDE 0100-443 (IEC 60364-4-44)
• Avlederevne inntil 40 kA (8/20) per pol med effektive varistorer
• Modulær pluggbar overdel med dynamisk skilleanordning og visuell statusindikator
• Låsefunksjon med vibrasjonsvern og spenningskoding
• Plast etter UL 94 V-0
• Til overspenningsvernpotensialutjevning iht. VDE 0100-443 (IEC 60364-4-44)
• Avlederevne inntil 40 kA (8/20) per pol med effektive varistorer
• Modulær pluggbar overdel med dynamisk skilleanordning og visuell statusindikator
• Låsefunksjon med vibrasjonsvern og spenningskoding
• Plast etter UL 94 V-0
Tekniske data
Tekniske data
| Pol antall | 1 |
|---|---|
| Nettform | Annet |
| Utblåsende | nei |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Høyeste varige spenning (L-N) | 75 V |
| Nominell avledningsstrøm (8/20 µs) [L-N] | 20 kA |
| Husmateriale overspenningsbeskyttelseskomponenter | PA UL 94 V-0 |
| Maksimal avledningsstrøm (8/20 μs) [L-N] | 40 kA |
| Fjernsignalisering | nei |
| Testklasse type 2 | ja |
| Merkespenning AC (50 / 60 Hz) | 60 V |
| Integrert sikring | nei |
| Beskyttelsesnivå [L-N] | ≤0,5 |
| Høyeste kontinuerlige spenning AC | 75 V |
| Nominell avledningsstrøm (8/20 µs) | 20 kA |
| Gjennomføring av polene | 1 |
| Monteringstype | på grunnelement |
| Restspenning [L-N] @ 5 kA | 0,4 kV |
| Kortslutningsfasthet ved maks. overstrømvern på nettsiden | 50 kA eff |
| Restspenning [L-N] @ 1 kA | 0,3 kV |
| SPD iht. UL 1449 | Type 4 |
| Minimumsavstand | 1,5 mm |
| Godkjenninger | VDE, KEMA, UL, ÖVE |
| Kortslutningsfast | ja |
| I samsvar med ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | klasse II |
| Kravklasse i.h.t. EN 61643-11 | Type 2 |
| Maksimal avledningsstrøm (8/20 μs) | 40 kA |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 75V |
| Luftfuktighet maks. | 95 % |
| Luftfuktighet min. | 5 % |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,2166 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,2166 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (2)
Sertifikater (3)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Beskyttelsesklasse
Høyeste kontinuerlige spenning AC
Gjennomføring av polene
Art.nr.
V20-0-75
IP20
75
1
5095360
V20-0-150
IP20
150
1
5095362
V20-0-280
IP20
280
1
5095364
V20-0-385
IP20
385
1
5095368
V20-0-440
IP20
440
1
5095370
V20-0-550
IP20
550
1
5095372
