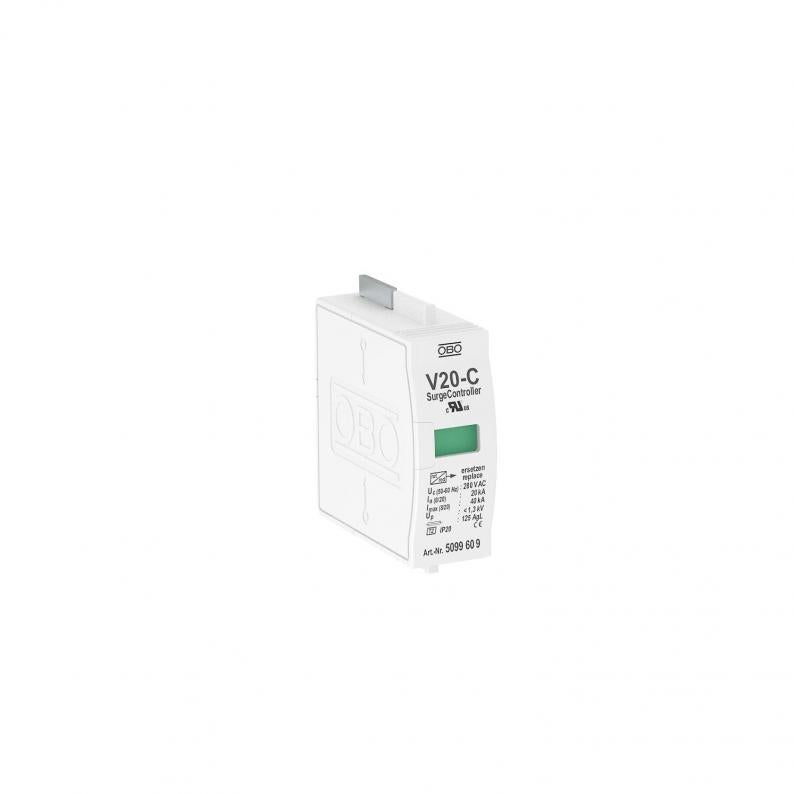

Overdel overspenningsavleder 280 V
Type V20-C 0-280
Art.nr. 5099609
EAN 4012195396918
Art.nr. / Type / E-nr.
Høyeste kontinuerlige spenning AC
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Overdel - type 2 Overspeningsavleder
• Pluggbar overdel, overdel kan tas av underdelen uten verktøy
• Inkl. termisk og dynamisk skilleanordning og optisk feilindikator
• Høy ledeevne, lang levetid
* Komplett = over- og underdel
• Pluggbar overdel, overdel kan tas av underdelen uten verktøy
• Inkl. termisk og dynamisk skilleanordning og optisk feilindikator
• Høy ledeevne, lang levetid
* Komplett = over- og underdel
Tekniske data
Tekniske data
| Nettform | TN |
|---|---|
| Utblåsende | nei |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Nominell avledningsstrøm (8/20 µs) [L-N] | 20 kA |
| Fjernsignalisering | nei |
| Testklasse type 2 | ja |
| Merkespenning AC (50 / 60 Hz) | 230 V |
| Integrert sikring | nei |
| Høyeste kontinuerlige spenning AC | 280 V |
| Høyeste varige spenning DC | 350 V |
| Nominell avledningsstrøm (8/20 µs) | 20 kA |
| Gjennomføring av polene | 1 |
| Monteringstype | på grunnelement |
| Maks. overstrømvern på nettsiden | 125 |
| Utførelse | 1-polet varistor; 280V |
| I samsvar med ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | klasse II |
| Kravklasse i.h.t. EN 61643-11 | Type 2 |
| LPZ | 1→2 |
| Maksimal avledningsstrøm (8/20 μs) | 40 kA |
| Reaksjonstid | <25 ns |
| Maks. forankoblet sikring | 125 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 280V |
Tilkoblingsmuligheter
| Avledningsstrøm (8/20 µs) [totalt] | 20 kA |
|---|---|
| Ledertverrsnitt stiv (én-/flertrådet) min. | 2,5 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 35 mm² |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,1668 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,1668 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (4)
Sertifikater (5)
Veiledninger og hjelp (2)
Produktbilder (2)
Utførelser
Type
Beskyttelsesklasse
Høyeste kontinuerlige spenning AC
Gjennomføring av polene
Art.nr.
V20-C 0-150
IP20
150
1
5096707
V20-C 0-75
IP20
75
1
5099579
V20-C 0-385
IP20
385
1
5099595
V20-C 0-280
IP20
280
1
5099609
V20-C 0-550
IP20
550
1
5099617
