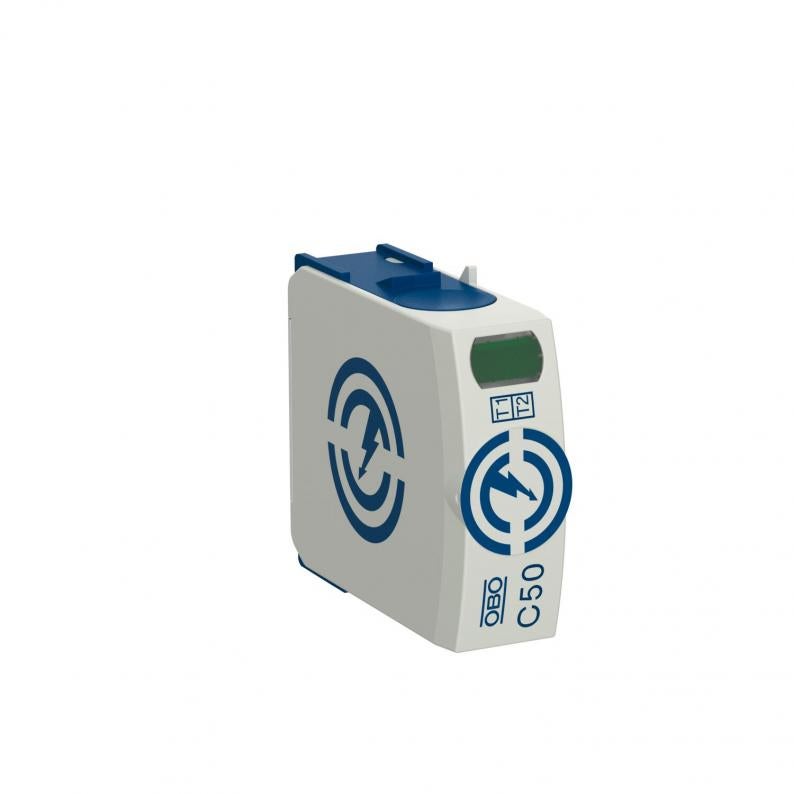

Overdel NPE-C50
Type C50-0-255
Art.nr. 5095609
EAN 4012196337620
Art.nr. / Type
5095609 / C50-0-255
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
255 V
Gjennomføring av polene
N/PE
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Overdel, NPE, lynstrøm-kombiavleder type 1+2
• Til lynbeskyttelsepotensialutjevning iht. VDE 0185-305 (IEC 62305)
• Lynstrømavlederevne 50 kA (10/350) samlet
• Modulær pluggbar avleder med skilleanordning og visuell statusindikator
• Låsefunksjon med vibrasjonsvern og spenningskoding
• Plast iht. UL 94 V-0
* Komplett = over- og underdel
• Til lynbeskyttelsepotensialutjevning iht. VDE 0185-305 (IEC 62305)
• Lynstrømavlederevne 50 kA (10/350) samlet
• Modulær pluggbar avleder med skilleanordning og visuell statusindikator
• Låsefunksjon med vibrasjonsvern og spenningskoding
• Plast iht. UL 94 V-0
* Komplett = over- og underdel
Tekniske data
Tekniske data
| Pol antall | 1 |
|---|---|
| Utblåsende | nei |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Nominell avledningsstrøm (8/20 µs) [N-PE] | 50 kA |
| Lynstøtstrøm (10/350) [totalt] | 50 kA |
| Husmateriale overspenningsbeskyttelseskomponenter | PA UL 94 V-0 |
| Maksimal avledningsstrøm (8/20 μs) [N-PE] | 80 kA |
| Fjernsignalisering | nei |
| Integrert sikring | nei |
| Høyeste kontinuerlige spenning AC | 255 V |
| Gjennomføring av polene | N/PE |
| Monteringstype | Kapselskinne 35 mm |
| TOV-spenning [N-PE] - motstandsmodus - 200 ms | 1200 V |
| SPD iht. UL 1449 | Type 4 |
| Minimumsavstand | 1,5 mm |
| Godkjenninger | VDE, KEMA, UL, ÖVE |
| Nettform TN-C-S | ja |
| Nettform TN-S | ja |
| Nettform TT | ja |
| I samsvar med ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| Dreiemoment | 4 Nm |
| SPD iht. IEC 61643-1 | klasse I+II |
| Kravklasse i.h.t. EN 61643-11 | Type 1+2 |
| Følgestrøm-slukkingsevne (eff) [N-PE] | 0,1 kA |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 255V |
| Luftfuktighet maks. | 95 % |
| Luftfuktighet min. | 5 % |
Tilkoblingsmuligheter
| Ledertverrsnitt fleksibel (fintrådet) min. | 1,5 mm² |
|---|---|
| Ledertverrsnitt fleksibel (fintrådet) maks. | 35 mm² |
| Ledertverrsnitt fleksibel (fintrådet) min. | 16 AWG |
| Ledertverrsnitt fleksibel (fintrådet) maks. | 2 AWG |
| Ledertverrsnitt stiv (én-/flertrådet) min. | 1,5 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 35 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) min. | 16 AWG |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 2 AWG |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,4832 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,4832 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
