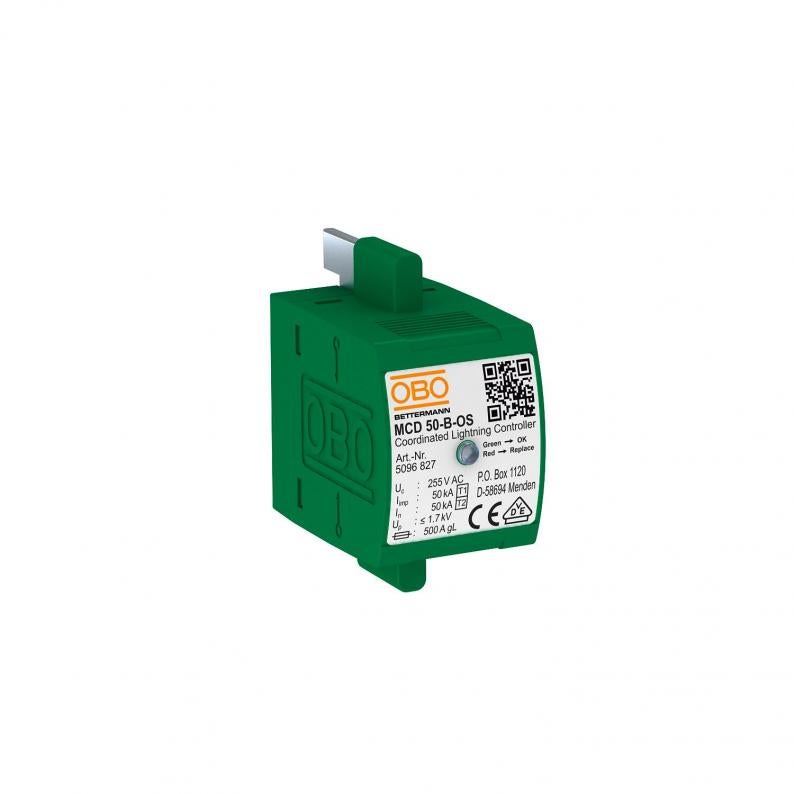

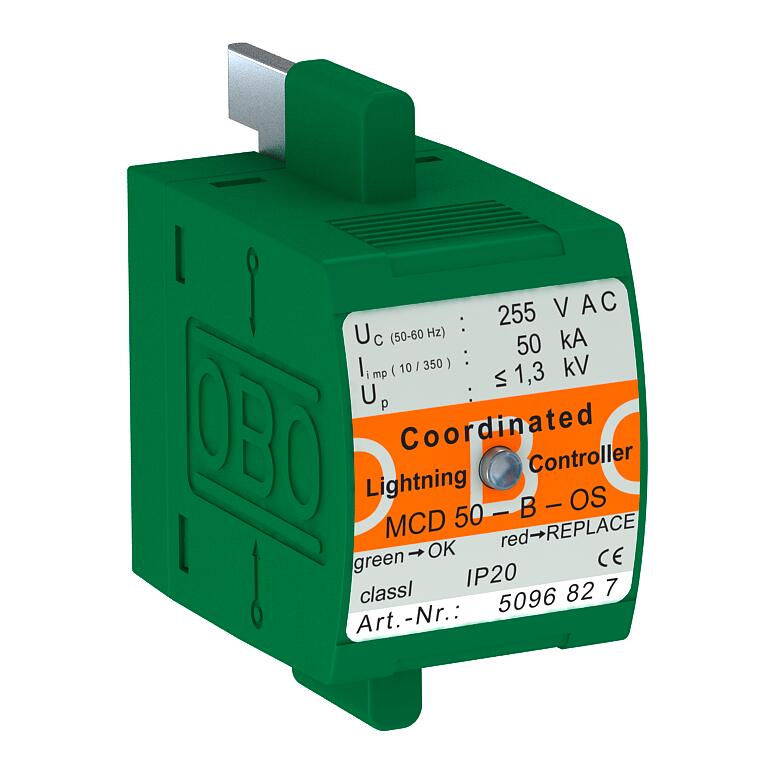

Overdel kombiavleder med funksjonsindikator
Type MCD 50-B 0-OS
Art.nr. 5096827
EAN 4012195051473
Art.nr. / Type
5096827 / MCD 50-B 0-OS
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
255 V
Gjennomføring av polene
1
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Lynstrømavleder, kombiavleder type 1+2 overdel med optisk tilsagn.
• Lynstrømutladningskapasitet 50 kA (10/350)
• Strømforbruk <26 mW / pol
• Beskyttelsesnivå <1,7 kV
• Slukker sekundærstrøm 10 kA
• Innkapslet, ikke-utblåsende gnistgap
Bruksområde: Installasjon av overspenningsbeskyttelsesenheter type 1 + 2 i en distribusjon
• Lynstrømutladningskapasitet 50 kA (10/350)
• Strømforbruk <26 mW / pol
• Beskyttelsesnivå <1,7 kV
• Slukker sekundærstrøm 10 kA
• Innkapslet, ikke-utblåsende gnistgap
Bruksområde: Installasjon av overspenningsbeskyttelsesenheter type 1 + 2 i en distribusjon
Tekniske data

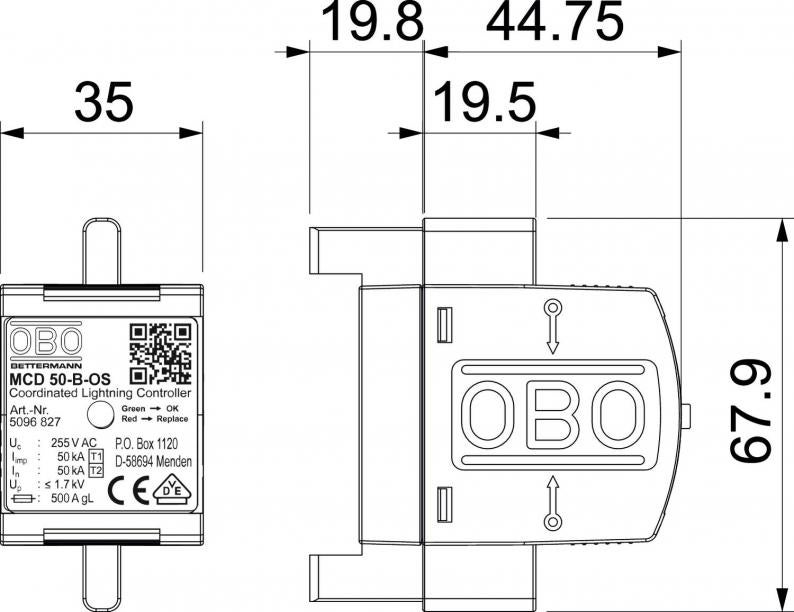

Mål
| Lengde | 100 mm |
|---|---|
| Bredde | 35 mm |
| Høyde | 69 mm |
Tekniske data
| Pol antall | 1 |
|---|---|
| Nettform | Annet |
| Utblåsende | nei |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Høyeste varige spenning (L-N) | 255 V |
| Nominell avledningsstrøm (8/20 µs) [L-N] | 50 kA |
| Lynstøtstrøm (10/350) [totalt] | 50 kA |
| Testklasse type 1 | ja |
| Fjernsignalisering | nei |
| Testklasse type 2 | ja |
| Merkespenning AC (50 / 60 Hz) | 230 V |
| Lynstøtstrøm (10/350 μs) | 50 kA |
| Beskyttelsesnivå [L-N] | ≤1,7 |
| Høyeste kontinuerlige spenning AC | 255 V |
| Nominell avledningsstrøm (8/20 µs) | 50 kA |
| Gjennomføring av polene | 1 |
| Monteringstype | på grunnelement |
| Maks. overstrømvern på nettsiden | 500 |
| Kortslutningsfasthet ved maks. overstrømvern på nettsiden | 10 kA |
| Godkjenninger | VDE |
| Utførelse | 1-polet |
| Nettform DC | nei |
| Nettform IT | nei |
| Nettform TN | ja |
| Nettform TN-C | ja |
| Nettform TN-C-S | ja |
| Nettform TN-S | ja |
| Nettform TT | ja |
| Nettform øvrige | nei |
| I samsvar med ROHS | ja |
| Nominell strøm (inn- / utgangsklemme) | 125 A |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 85 °C |
| SPD iht. IEC 61643-1 | klasse I+II |
| Kravklasse i.h.t. EN 61643-11 | Type 1+2 |
| LPZ | 0→2 |
| Kortslutningsfasthet | 10 kA |
| Reaksjonstid | <100 ns |
| Maks. forankoblet sikring | 500 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 85 °C |
| Dimensjon | 255V |
| Luftfuktighet maks. | 95 % |
| Luftfuktighet min. | 5 % |
Tilkoblingsmuligheter
| Avledningsstrøm (8/20 µs) [totalt] | 50 kA |
|---|---|
| Ledertverrsnitt stiv (én-/flertrådet) min. | 10 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 50 mm² |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 1,2289 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,2289 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
