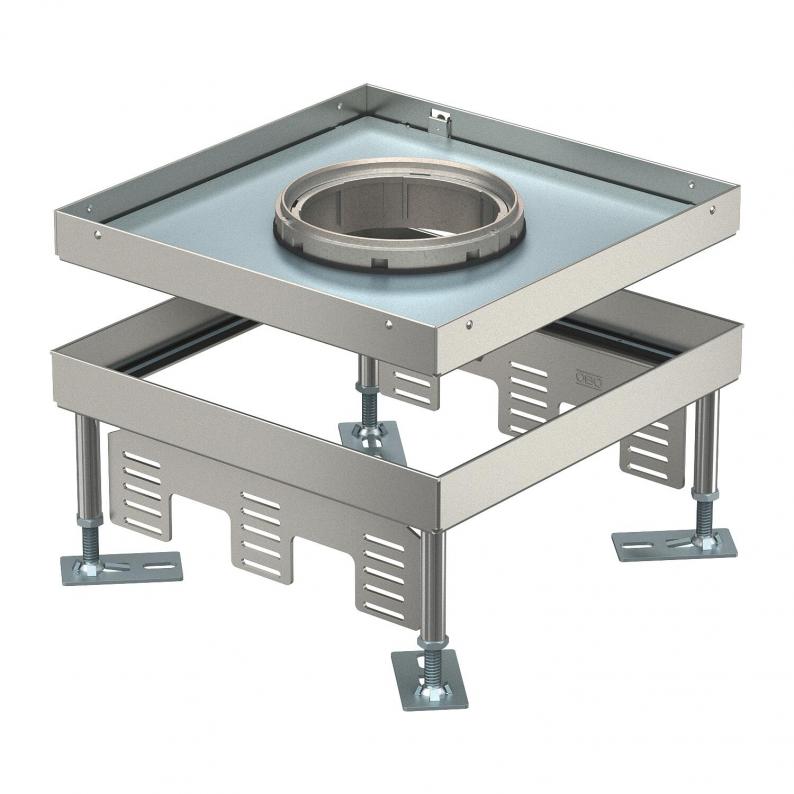

Nivellerbar tunglastkassett for tubus, RKFNSL, nominell størrelse 9, rustfritt stål
Type RKFN3 9 V SL1 16
Art.nr. 7408938
EAN 4012197278298
Art.nr. / Type
Gulvhøyde min.
Gulvhøyde maks.
Tykkelse gulvbelegg
Mål "h"
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Nivellerbar kvadratisk kassett tunglast for tubus i nominell størrelse 9, for å montere installasjonsenheter i kanalsystemer, dobbelt- og hulgulv innendørs, som rengjøres vått eller tørt. Lastklasse 1 til 10 kN.
For montering av 3 universale bæresystemer UT4 for 9 enkelt-installasjonsenheter med bærering/bærebøyle eller 12 Modul 45®-enheter. Det kan installeres 3 dekkplater APMT5. Tuben er ikke inkludert i leveransen.
Nivellerbar firkantkassett for kraftig rør med nominell størrelse 9 for montering av installasjonsanordninger i kanalsystemer, hevede og hule gulv i tørre eller våte gulv innendørs. Lastklasse 1 til 10 kN.
Nivellerbar kraftig kassett med 3 rom. Det kan installeres 3 dekkplater APMT5.
For montering av 3 universale bæresystemer UT4 for 9 enkelt-installasjonsenheter med bærering/bærebøyle eller 12 Modul 45®-enheter. Det kan installeres 3 dekkplater APMT5. Tuben er ikke inkludert i leveransen.
Nivellerbar firkantkassett for kraftig rør med nominell størrelse 9 for montering av installasjonsanordninger i kanalsystemer, hevede og hule gulv i tørre eller våte gulv innendørs. Lastklasse 1 til 10 kN.
Nivellerbar kraftig kassett med 3 rom. Det kan installeres 3 dekkplater APMT5.
Tekniske data

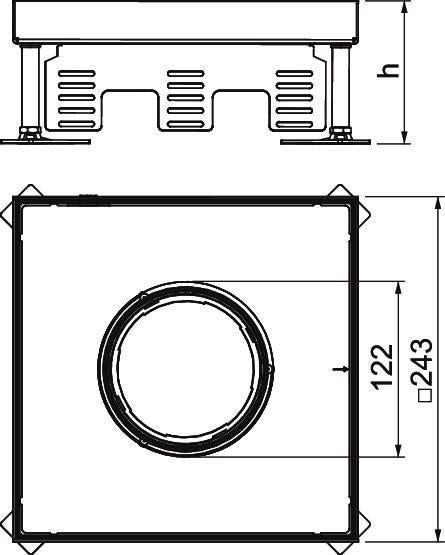

Mål
| Lengde | 243 mm |
|---|---|
| Bredde | 243 mm |
| Høyde | 105 mm |
| Mål "h" | 105 mm |
Tekniske data
| Gulvhøyde min. | 105 mm |
|---|---|
| Gulvhøyde maks. | 150 mm |
| Tykkelse gulvbelegg | 16 mm |
| Nivelleringsområde min. | 105 mm |
| Nivelleringsområde maks. | 150 mm |
| Antall installerbare enheter | 12 |
| Frakoblingsbar | nei |
| Lengde innbyggingsmål | 244 mm |
| Bredde innbyggingsmål | 244 mm |
| Egnet til hulgulv | ja |
| Egnet til dobbeltgulvinnbygging | ja |
| Vedlikehold av gulv | våt |
| Innbyggingsdybde | 105 mm |
| Utførelse kabeluttak | Nedsenkbar Tubus |
| Antall kabeluttak | 1 |
| Apparatholder til montering av installasjonsbokser | nei |
| Beskyttelsesgrad IK-kode | IK10 |
| Tunglastklasse | 10 kN (OBO SL1) |
| Type innbyggingssystem | UT4 |
| Tunglastutførelse | ja |
| Nominell størrelse for innbyggingsenheter | 9 |
| Godkjenninger | VDE |
| Standard | EN 50085-2-2 |
| Beskyttelsesgrad (IP) når den brukes | IP20 |
| Beskyttelsesgrad (IP) når den ikke er i bruk | IP55 |
| Antall universal bæresystemer | 3 x UT4 |
| Gulvutsnitt / monteringsåpning | 244x244 |
| Utførelse | kvadratisk |
| I samsvar med ROHS | exempt |
| Dimensjon | 243x243x100 |
| Materiale | Rustfritt stål |
| Produktserie | RKFN |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 24,7907 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 24,7907 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
