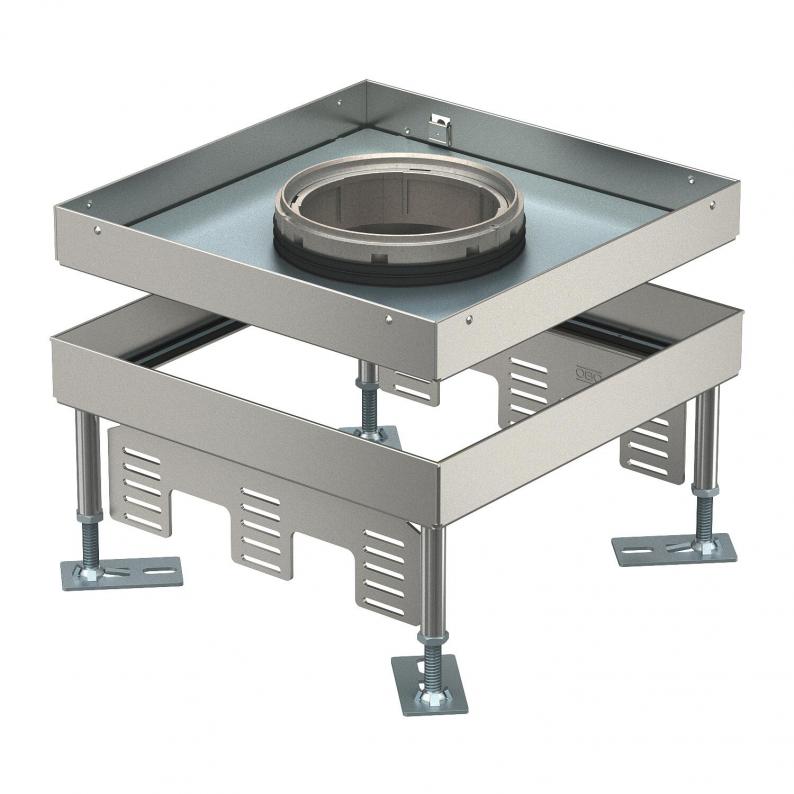

Nivellerbar kassett for tubus, RKFN, rustfritt stål
Type RKFN3 9 VS 25
Art.nr. 7408982
EAN 4012197278182
Art.nr. / Type
Gulvhøyde min.
Gulvhøyde maks.
Tykkelse gulvbelegg
Mål "h"
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Nivellerbar firkantkassett for rør med nominell størrelse 9 for montering av installasjonsanordninger i kanalsystemer, hevede og hule gulv i tørre eller våte gulv innendørs. Passer bare for glatte gulvbelegg.
For montering av 3 universale bæresystemer UT4 for 9 enkelt-installasjonsenheter med bærering/bærebøyle eller 12 Modul 45®-enheter. Det kan installeres 3 dekkplater APMT5. Tuben er ikke inkludert i leveransen.
For montering av 3 universale bæresystemer UT4 for 9 enkelt-installasjonsenheter med bærering/bærebøyle eller 12 Modul 45®-enheter. Det kan installeres 3 dekkplater APMT5. Tuben er ikke inkludert i leveransen.
Tekniske data

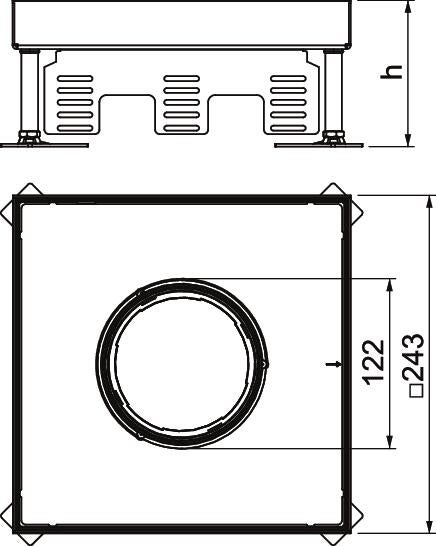

Mål
| Lengde | 243 mm |
|---|---|
| Bredde | 243 mm |
| Høyde | 110 mm |
| Mål "h" | 110 mm |
Tekniske data
| Gulvhøyde min. | 110 mm |
|---|---|
| Gulvhøyde maks. | 155 mm |
| Tykkelse gulvbelegg | 25 mm |
| Nivelleringsområde min. | 110 mm |
| Nivelleringsområde maks. | 155 mm |
| Antall installerbare enheter | 12 |
| Frakoblingsbar | nei |
| Lengde innbyggingsmål | 244 mm |
| Bredde innbyggingsmål | 244 mm |
| Egnet til hulgulv | ja |
| Egnet til dobbeltgulvinnbygging | ja |
| Vedlikehold av gulv | våt |
| Innbyggingsdybde | 110 mm |
| Utførelse kabeluttak | Nedsenkbar Tubus |
| Antall kabeluttak | 1 |
| Apparatholder til montering av installasjonsbokser | nei |
| Beskyttelsesgrad IK-kode | IK10 |
| Type innbyggingssystem | UT4 |
| Tunglastutførelse | nei |
| Nominell størrelse for innbyggingsenheter | 9 |
| Godkjenninger | VDE |
| Standard | EN 50085-2-2 |
| Beskyttelsesgrad (IP) når den brukes | IP20 |
| Beskyttelsesgrad (IP) når den ikke er i bruk | IP55 |
| Antall universal bæresystemer | 3 x UT4 |
| Gulvutsnitt / monteringsåpning | 244x244 |
| Vertikal last, liten flate | til 3 000 N |
| Vertikal last, stor flate | til 5 000 N |
| Utførelse | kvadratisk |
| I samsvar med ROHS | exempt |
| Dimensjon | 243x243x105 |
| Materiale | Rustfritt stål |
| Produktserie | RKFN |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 23,4093 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 23,4093 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
TUK2 GV
7428140
kl. VKE: 1 Stykk
1Stykk
Stykk
UT4 45 4
7408727
kl. VKE: 1 Stykk
1Stykk
Stykk
Art.nr. 7405815
Nivelleringsenhet RKNEV2Type
RK NEV2 110
kl. VKE: 1 Pakningsenhet
1Pakningsenhet
Pakningsenhet
Type
TUK2 GV
kl. VKE: 1 Stykk
1Stykk
Stykk
Nedlastinger
0 valgt
Datablad (2)
Kataloger & brosjyrer (2)
Erklæringer (3)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (2)
Utførelser
Type
Gulvhøyde min.
Gulvhøyde maks.
Tykkelse gulvbelegg
Utførelse kabeluttak
Nominell størrelse for innbyggingsenheter
Mål "h"
Art.nr.
RKFN3 9 VS 20
105
150
20
Nedsenkbar Tubus
9
105
7408980
RKFN3 9 VS 25
110
155
25
Nedsenkbar Tubus
9
110
7408982
Gulvhøyde min.
Gulvhøyde maks.
Tykkelse gulvbelegg
Mål "h"
RKFN3 9 VS 20
Art.nr.
7408980
Gulvhøyde min.
105
Gulvhøyde maks.
150
Tykkelse gulvbelegg
20
Utførelse kabeluttak
Nedsenkbar Tubus
Nominell størrelse for innbyggingsenheter
9
Mål "h"
105
RKFN3 9 VS 25
Art.nr.
7408982
Gulvhøyde min.
110
Gulvhøyde maks.
155
Tykkelse gulvbelegg
25
Utførelse kabeluttak
Nedsenkbar Tubus
Nominell størrelse for innbyggingsenheter
9
Mål "h"
110
