Nivellerbar, frakoblingsbar kassett for tubus, rustfritt stål
Type TRKFN 9 VS 350
Art.nr. 7409625
EAN 4012197438685
Art.nr. / Type
Gulvhøyde min.
Tykkelse gulvbelegg
Mål "h"
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

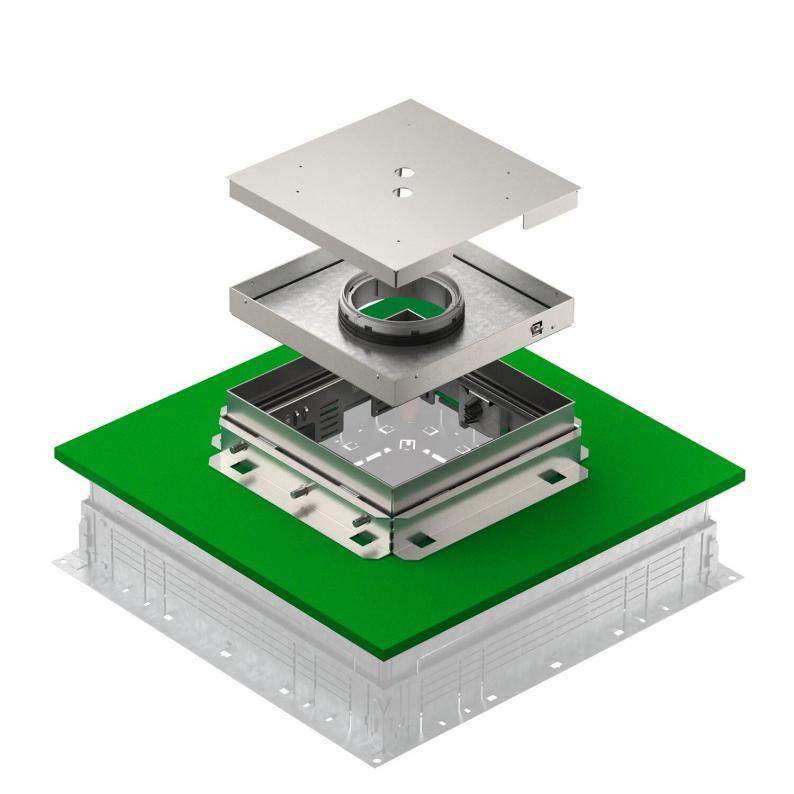

Nivellerbar og frakoblingsbar kvadratisk kassett for gulvfluktende og fugefri montering av enheter i innstøpningsbokser UZD 250-3 (minste innbyggingsdybde 151 mm)/UGD55 250-3 (minste innbyggingsdybde 136 mm). Egnet for alle sementgulv. Kassettramme med integrert forskalingslokk og nivelleringsfunksjon. Kassettrammen nivelleres via 4 langhull på overkanten av gulvbelegget. Egnet for gulv med tørr, fuktig eller våt rengjøring. Kassetten fikseres med festevinkelen i monteringslokket under gulv-/mosaikkarbeider, og er frakoblet i alle retninger i montert tilstand. Kassettrammen består av rustfritt stål med en 25 mm dyp gulvbeleggutsparing i lokket.
Nivellerbar kassett med tubus. For montering av 3 universale bæresystemer UT4 for 9 enkelt-installasjonsenheter med bærering/bærebøyle eller 12 Modul 45®-enheter. Leveringsomfanget inkluderer et gulvbeskyttelseslokk av aluminium (kan slipes over), et passende monteringslokk til fiksering av kassett-forskalingselementet og en ISO-mantel til frakobling fra innstøpningsboksen.
Tekniske data

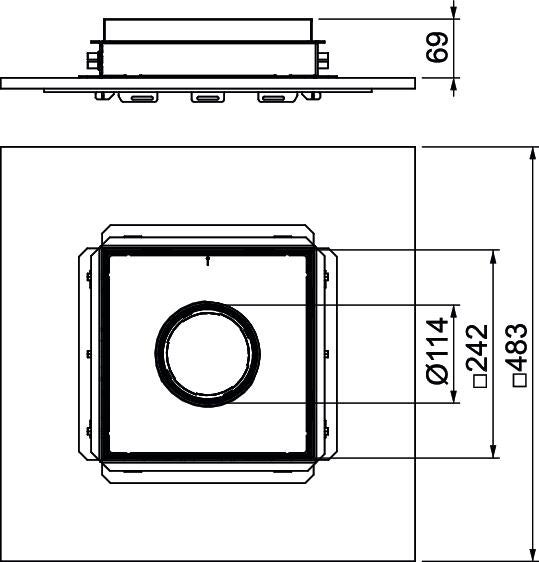

Mål
| Lengde | 243 mm |
|---|---|
| Bredde | 243 mm |
| Mål "h" | 81 mm |
Tekniske data
| Gulvhøyde min. | 136 mm |
|---|---|
| Tykkelse gulvbelegg | 25 mm |
| Nivelleringsområde min. | 69 mm |
| Nivelleringsområde maks. | 110 mm |
| Antall installerbare enheter | 12 |
| Frakoblingsbar | ja |
| Egnet til hulgulv | nei |
| Egnet til dobbeltgulvinnbygging | nei |
| Vedlikehold av gulv | våt |
| Innbyggingsdybde | 136 mm |
| Utførelse kabeluttak | Nedsenkbar Tubus |
| Antall kabeluttak | 1 |
| Apparatholder til montering av installasjonsbokser | nei |
| Beskyttelsesgrad IK-kode | IK10 |
| Type innbyggingssystem | UT4 |
| Tunglastutførelse | nei |
| Nominell størrelse for innbyggingsenheter | 9 |
| Godkjenninger | VDE |
| Standard | EN 50085-2-2 |
| Beskyttelsesgrad (IP) når den brukes | IP20 |
| Beskyttelsesgrad (IP) når den ikke er i bruk | IP55 |
| Antall universal bæresystemer | 3 x UT4 |
| Vertikal last, liten flate | til 3 000 N |
| Vertikal last, stor flate | til 5 000 N |
| Utførelse | kvadratisk |
| Dimensjon | 243x243x118 |
| Materiale | spesialstål, rustfritt 1.4301 |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 51,324 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 51,324 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
TUK2 GV
7428140
kl. VKE: 1 Stykk
1Stykk
Stykk
TUK2 G4
7428142
kl. VKE: 1 Stykk
1Stykk
Stykk
UT4 45 4
7408727
kl. VKE: 1 Stykk
1Stykk
Stykk
Type
TUK2 GV
kl. VKE: 1 Stykk
1Stykk
Stykk
Type
TUK2 G4
kl. VKE: 1 Stykk
1Stykk
Stykk
Type
UT4 45 4
kl. VKE: 1 Stykk
1Stykk
Stykk
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (1)
Erklæringer (1)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Gulvhøyde min.
Tykkelse gulvbelegg
Utførelse kabeluttak
Nominell størrelse for innbyggingsenheter
Mål "h"
Art.nr.
TRKFN 9 VS 350
136
25
Nedsenkbar Tubus
9
81
7409625
TRKFN 9 VS 250
136
25
Nedsenkbar Tubus
9
7409605
TRKFN 9 VS 350
Art.nr.
7409625
Gulvhøyde min.
136
Tykkelse gulvbelegg
25
Utførelse kabeluttak
Nedsenkbar Tubus
Nominell størrelse for innbyggingsenheter
9
Mål "h"
81
TRKFN 9 VS 250
Art.nr.
7409605
Gulvhøyde min.
136
Tykkelse gulvbelegg
25
Utførelse kabeluttak
Nedsenkbar Tubus
Nominell størrelse for innbyggingsenheter
9
