Nivellerbar, frakoblingsbar kassett for inspeksjonsåpning, rustfritt stål
Type TRKN 9 VS 250
Art.nr. 7409601
EAN 4012197369170
Art.nr. / Type
Gulvhøyde min.
Tykkelse gulvbelegg
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Nivellerbar og frakoblingsbar kvadratisk kassett for gulvfluktende og fugefri montering av enheter i innstøpningsbokser UZD 250-3 (minste innbyggingsdybde 151 mm)/UGD55 250-3 (minste innbyggingsdybde 136 mm). Egnet for alle sementgulv. Kassettramme med integrert forskalingslokk og nivelleringsfunksjon. Kassettrammen nivelleres via 4 langhull på overkanten av gulvbelegget. Egnet for gulv med tørr, fuktig eller våt rengjøring. Kassetten fikseres med festevinkelen i monteringslokket under gulv-/mosaikkarbeider, og er frakoblet i alle retninger i montert tilstand. Kassettrammen består av rustfritt stål med en 25 mm dyp gulvbeleggutsparing i lokket. Egnet bare for glatte gulvbelegg.
Nivellerbar Kassett som Blindkassett, 3-veis 3 APMT5 Dekkplater kan installeres. For installasjon av 3 universalbokser UT4 for 9 individuelle tilbehør med støttering / støttebrakett eller 12 modul 45-Enheter.
Nivellerbar Kassett som Blindkassett, 3-veis 3 APMT5 Dekkplater kan installeres. For installasjon av 3 universalbokser UT4 for 9 individuelle tilbehør med støttering / støttebrakett eller 12 modul 45-Enheter.

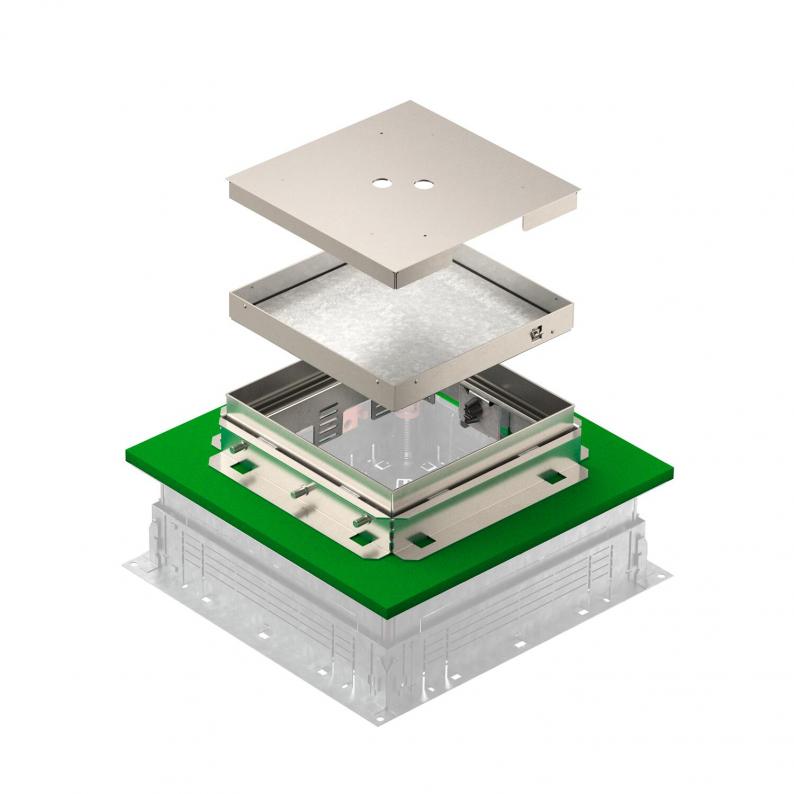

Nivellerbar kassett med blindlokk. Leveringsomfanget inkluderer et gulvbeskyttelseslokk av aluminium (kan slipes over), et passende monteringslokk til fiksering av kassett-forskalingselementet og en ISO-mantel til frakobling fra innstøpningsboksen.
Tekniske data

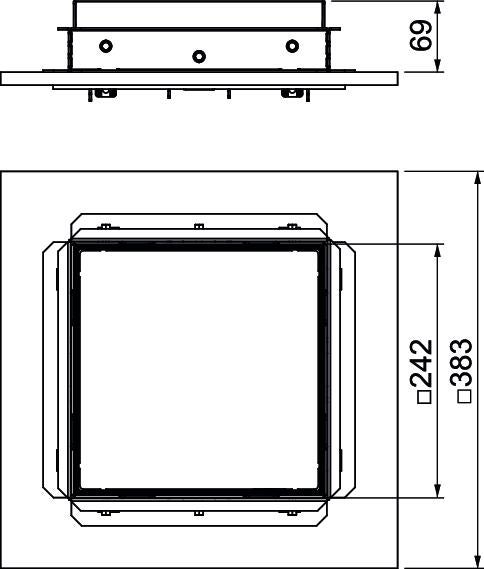

Mål
| Lengde | 243 mm |
|---|---|
| Bredde | 243 mm |
Tekniske data
| Gulvhøyde min. | 136 mm |
|---|---|
| Tykkelse gulvbelegg | 25 mm |
| Nivelleringsområde min. | 69 mm |
| Nivelleringsområde maks. | 110 mm |
| Antall installerbare enheter | 0 |
| Frakoblingsbar | ja |
| Egnet til hulgulv | nei |
| Egnet til dobbeltgulvinnbygging | nei |
| Vedlikehold av gulv | våt |
| Innbyggingsdybde | 136 mm |
| Utførelse kabeluttak | Intet ledningsuttak |
| Antall kabeluttak | 0 |
| Apparatholder til montering av installasjonsbokser | nei |
| Beskyttelsesgrad IK-kode | IK10 |
| Type innbyggingssystem | UT4 |
| Tunglastutførelse | nei |
| Nominell størrelse for innbyggingsenheter | 9 |
| Godkjenninger | VDE |
| Standard | EN 50085-2-2 |
| Beskyttelsesgrad (IP) når den brukes | IP00 |
| Beskyttelsesgrad (IP) når den ikke er i bruk | IP55 |
| Vertikal last, liten flate | til 3 000 N |
| Vertikal last, stor flate | til 5 000 N |
| Utførelse | kvadratisk |
| I samsvar med ROHS | ja |
| Dimensjon | 243x243x118 |
| Materiale | Rustfritt stål |
| Produktserie | RKN |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 40,7164 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 40,7164 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
