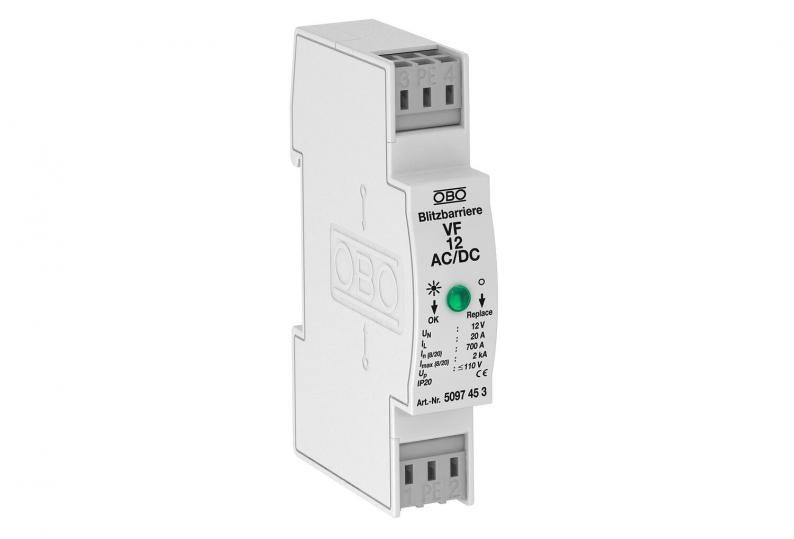

MSR-Beskyttelse for 2-polet strømforsyning 12 V
Type VF12-AC DC
Art.nr. 5097453
EAN 4012195578116
Art.nr. / Type / E-nr.
Høyeste kontinuerlige spenning AC
Høyeste varige spenning DC
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Overspenningsvern/nettfinvern type 3 iht. EN 61643-11
• Egner seg til likespennings- og vekselspenningsystemer
• Optisk funksjonsindikator
• Med monteringsvennlige, skrueløse tilkoblingsklemmer
• Plassbesparende 17,5 mm rastermål
• Y-kobling
Bruksområde: Universell bruk på 35 mm profilskinne i vanlige fordelerhus.
• Egner seg til likespennings- og vekselspenningsystemer
• Optisk funksjonsindikator
• Med monteringsvennlige, skrueløse tilkoblingsklemmer
• Plassbesparende 17,5 mm rastermål
• Y-kobling
Bruksområde: Universell bruk på 35 mm profilskinne i vanlige fordelerhus.
Tekniske data
Tekniske data
| Pol antall | 3 |
|---|---|
| Nettform | Annet |
| Utblåsende | nei |
| Signalisering på enheten | optisk |
| Beskyttelsesnivå fase - fase | <110 V |
| Beskyttelsesnivå fase - jord | <1200 V |
| Beskyttelsesklasse | IP20 |
| Eksplosjonstestet utførelse | nei |
| Fjernsignalisering | nei |
| Testklasse type 3 | ja |
| Merkespenning AC (50 / 60 Hz) | 12 V |
| Høyeste kontinuerlige spenning AC | 13,5 V |
| Høyeste varige spenning DC | 18 V |
| Nominell avledningsstrøm (8/20 µs) | 0,7 kA |
| Gjennomføring av polene | 2 |
| Monteringstype | Kapselskinne 35 mm |
| Maks. overstrømvern på nettsiden | 20 |
| Utførelse | 12 V-versjon |
| I samsvar med ROHS | ja |
| Nominell strøm (inn- / utgangsklemme) | 20 A |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | klasse III |
| Kravklasse i.h.t. EN 61643-11 | Type 3 |
| LPZ | 2→3 |
| Maksimal avledningsstrøm (8/20 μs) | 2 kA |
| Reaksjonstid | <25 ns |
| Maks. forankoblet sikring | 20 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 12V AC |
Tilkoblingsmuligheter
| Ledertverrsnitt stiv (én-/flertrådet) min. | 0,14 mm² |
|---|---|
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 2,5 mm² |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,4134 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,4134 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (2)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Beskyttelsesklasse
Høyeste kontinuerlige spenning AC
Høyeste varige spenning DC
Gjennomføring av polene
Art.nr.
VF12-AC DC
IP20
13,5
18
2
5097453
VF24-AC/DC
IP20
34
46
2
5097607
VF48-AC/DC
IP20
60
80
2
5097615
VF60-AC/DC
IP20
80
110
2
5097623
VF230-AC/DC
IP20
255
350
2
5097650
Høyeste kontinuerlige spenning AC
Høyeste varige spenning DC
VF12-AC DC
Art.nr.
5097453
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
13,5
Høyeste varige spenning DC
18
Gjennomføring av polene
2
VF24-AC/DC
Art.nr.
5097607
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
34
Høyeste varige spenning DC
46
Gjennomføring av polene
2
VF48-AC/DC
Art.nr.
5097615
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
60
Høyeste varige spenning DC
80
Gjennomføring av polene
2
VF60-AC/DC
Art.nr.
5097623
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
80
Høyeste varige spenning DC
110
Gjennomføring av polene
2
VF230-AC/DC
Art.nr.
5097650
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
255
Høyeste varige spenning DC
350
Gjennomføring av polene
2
