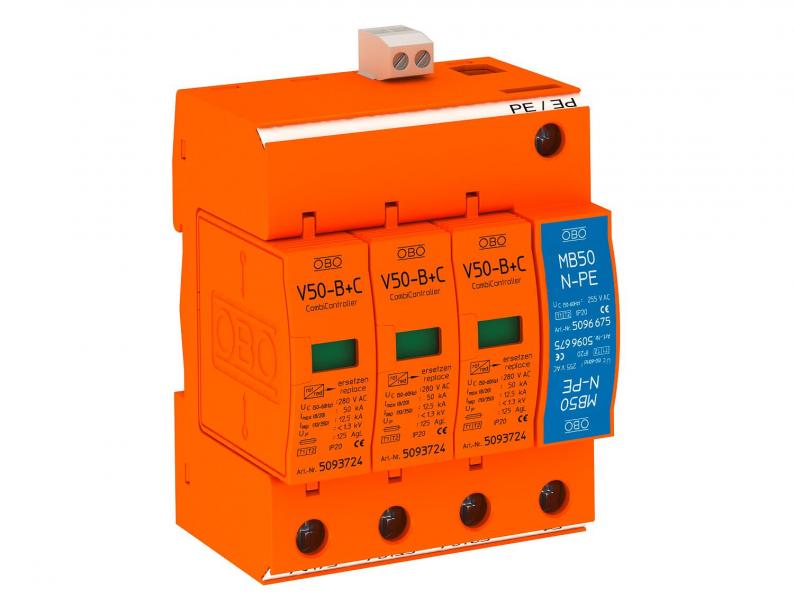

Lynstrøm- og overspenningsavleder 3-polet + NPE med fjernsignalisering
Type V50-B+C 3+NPE+FS
Art.nr. 5093662
EAN 4012195425137
Art.nr. / Type
5093662 / V50-B+C 3+NPE+FS
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
280 V
Gjennomføring av polene
3+N/PE
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Kombiavleder, lyn- og overspenningsavleder type 1+2 iht. DIN EN 61643-11.
• For lynvernpotensialutjevning iht. VDE 0185-305 (IEC 62305)
• Lynstrømavledningssevne 12,5 kA (10/350)
• Egner seg til alle TN- og TT-systemer
• Med Multibase underdel med multi-koblingsklemmer
• Komplett enhet, består av over- og underdel, formontert og tilkoblingsklar
• Avleder, påsettbar med dynamisk skilleanordning
• Med optisk funksjonsindikator
• Beskyttelsesnivå < 1,3 kV
• Innkapslet sinkoksid-varistor-avleder uten gnistavgivelse til bruk i fordelingsskap
• Merkede tilkoblinger
• FS-variant med fjernmeldekontakt (potensialfri arbeidskontakt)
Bruksområde: Lynvernpotensialutjevning til bygninger, også med ytre lynvern, i klasse III og IV og i vanlige fordelingsskap.
* Komplett = over- og underdel
• For lynvernpotensialutjevning iht. VDE 0185-305 (IEC 62305)
• Lynstrømavledningssevne 12,5 kA (10/350)
• Egner seg til alle TN- og TT-systemer
• Med Multibase underdel med multi-koblingsklemmer
• Komplett enhet, består av over- og underdel, formontert og tilkoblingsklar
• Avleder, påsettbar med dynamisk skilleanordning
• Med optisk funksjonsindikator
• Beskyttelsesnivå < 1,3 kV
• Innkapslet sinkoksid-varistor-avleder uten gnistavgivelse til bruk i fordelingsskap
• Merkede tilkoblinger
• FS-variant med fjernmeldekontakt (potensialfri arbeidskontakt)
Bruksområde: Lynvernpotensialutjevning til bygninger, også med ytre lynvern, i klasse III og IV og i vanlige fordelingsskap.
* Komplett = over- og underdel
Tekniske data
Tekniske data
| Pol antall | 3 |
|---|---|
| Nettform | Annet |
| Utblåsende | nei |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Høyeste varige spenning (N-PE) | 255 V |
| Nominell avledningsstrøm (8/20 µs) [L-N] | 30 kA |
| Nominell avledningsstrøm (8/20 µs) [N-PE] | 50 kA |
| Lynstøtstrøm (10/350) [totalt] | 50 kA |
| Fjernsignalisering | ja |
| Merkespenning AC (50 / 60 Hz) | 230 V |
| Integrert sikring | nei |
| Lynstøtstrøm (10/350 μs) | 12,5 kA |
| Beskyttelsesnivå [L-N] | ≤1,3 |
| Høyeste kontinuerlige spenning AC | 280 V |
| Nominell avledningsstrøm (8/20 µs) | 30 kA |
| Gjennomføring av polene | 3+N/PE |
| Monteringstype | Kapselskinne 35 mm |
| Maks. overstrømvern på nettsiden | 125 |
| Utførelse | 3+NPE + FS |
| Nettform DC | nei |
| Nettform IT | nei |
| Nettform TN | ja |
| Nettform TN-C | nei |
| Nettform TN-C-S | ja |
| Nettform TN-S | ja |
| Nettform TT | ja |
| Nettform øvrige | nei |
| I samsvar med ROHS | exempt |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | klasse I+II |
| Kravklasse i.h.t. EN 61643-11 | Type 1+2 |
| LPZ | 0→2 |
| Maksimal avledningsstrøm (8/20 μs) | 50 kA |
| Reaksjonstid | <25 ns |
| Maks. forankoblet sikring | 125 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 280V |
Tilkoblingsmuligheter
| Avledningsstrøm (8/20 µs) [totalt] | 50 kA |
|---|---|
| Ledertverrsnitt stiv (én-/flertrådet) min. | 2,5 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 35 mm² |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 1,8227 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,8227 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
