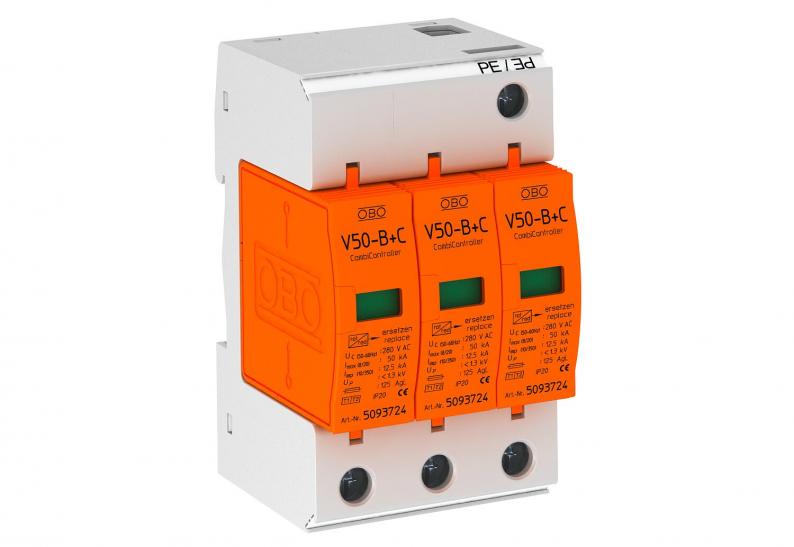

Lynstrøm- og overspenningsavleder 3-polet
Type V50-B+C 3-280
Art.nr. 5093627
EAN 4012195361893
Art.nr. / Type
5093627 / V50-B+C 3-280
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
280 V
Gjennomføring av polene
3
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Kombiavleder, lyn- og overspenningsavleder type 1+2 iht. DIN EN 61643-11.
• For lynvernpotensialutjevningen i henhold til VDE 0185-305 (IEC 62305)
• Lynstrømavledningsevne 12,5 kA (10/350) per pol
• Egnet for TN-C-systemer
• Med multibase underdel med multikoblingsklemmer
• Komplett enhet, bestående av overdel og underdel, ferdig montert og klar for tilkobling
• Avleder, pluggbar med dynamisk skilleanordning
• Med optisk funksjonsdisplay
• Beskyttelsesnivå <1,3 kV
• Innkapslet, ikke-utblåsende sinkoksid-varistor-avleder for bruk i fordelingshus
• Merkede tilkoblinger
Anvendelse: Lynvernpotensialutjevning i bygninger også med utvendig lynvern i klasse III og IV og i vanlige fordelingsskap.
* Komplett = over- og underdel
• For lynvernpotensialutjevningen i henhold til VDE 0185-305 (IEC 62305)
• Lynstrømavledningsevne 12,5 kA (10/350) per pol
• Egnet for TN-C-systemer
• Med multibase underdel med multikoblingsklemmer
• Komplett enhet, bestående av overdel og underdel, ferdig montert og klar for tilkobling
• Avleder, pluggbar med dynamisk skilleanordning
• Med optisk funksjonsdisplay
• Beskyttelsesnivå <1,3 kV
• Innkapslet, ikke-utblåsende sinkoksid-varistor-avleder for bruk i fordelingshus
• Merkede tilkoblinger
Anvendelse: Lynvernpotensialutjevning i bygninger også med utvendig lynvern i klasse III og IV og i vanlige fordelingsskap.
* Komplett = over- og underdel
Tekniske data
Tekniske data
| Pol antall | 3 |
|---|---|
| Nettform | TN-C |
| Utblåsende | nei |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Nominell avledningsstrøm (8/20 µs) [L-N] | 30 kA |
| Lynstøtstrøm (10/350) [totalt] | 37,5 kA |
| Fjernsignalisering | nei |
| Merkespenning AC (50 / 60 Hz) | 230 V |
| Integrert sikring | nei |
| Lynstøtstrøm (10/350 μs) | 12,5 kA |
| Beskyttelsesnivå [L-N] | ≤1,3 |
| Høyeste kontinuerlige spenning AC | 280 V |
| Nominell avledningsstrøm (8/20 µs) | 30 kA |
| Gjennomføring av polene | 3 |
| Monteringstype | Kapselskinne 35 mm |
| Maks. overstrømvern på nettsiden | 125 |
| Utførelse | 3-polet |
| Nettform DC | nei |
| Nettform IT | nei |
| Nettform TN | ja |
| Nettform TN-C | ja |
| Nettform TN-C-S | nei |
| Nettform TN-S | nei |
| Nettform TT | nei |
| Nettform øvrige | nei |
| I samsvar med ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | klasse I+II |
| Kravklasse i.h.t. EN 61643-11 | Type 1+2 |
| LPZ | 0→2 |
| Maksimal avledningsstrøm (8/20 μs) | 50 kA |
| Reaksjonstid | <25 ns |
| Maks. forankoblet sikring | 125 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 280V |
Tilkoblingsmuligheter
| Avledningsstrøm (8/20 µs) [totalt] | 90 kA |
|---|---|
| Ledertverrsnitt stiv (én-/flertrådet) min. | 2,5 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 35 mm² |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 1,2379 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,2379 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
