Lynavleder 3-polet + NPE
Type MC 50-B 3+1
Art.nr. 5096878
EAN 4012195077084
Art.nr. / Type
5096878 / MC 50-B 3+1
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

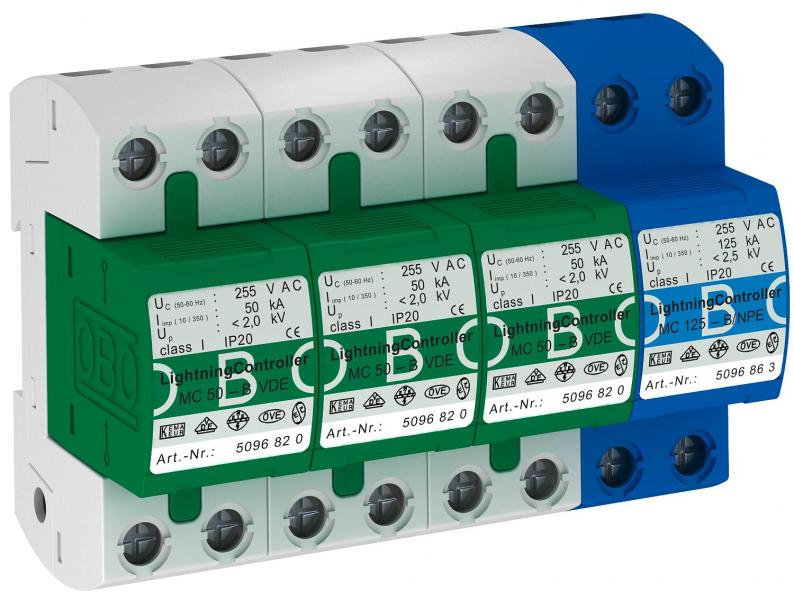

LightningController-sett, 4-polet, til bruk i TN-S- og TT-nett:
Komplett ferdigkoblet og tilkoblingsklar, består av:
MC 50-B VDE: Lynstrømavleder type 1 iht. EN 61643-11 for grensesnitt 0 til 1 (LPZ) i samsvar med lynvernsonekonsept iht. IEC 61312-1 evt.
DIN VDE 0185-305.
• Oppfyller VDE-AR-N 4100
• Over og underdel, plug-in overdel.
• Utslippskapasitet 50 kA (10/350 µs) per pol
• Sekundærstøm slokking 25 kA Ipeak
• Inkl. Plugg inn cap for å identifisere tilkoblingene
• Innkapslet gnistgap som ikke er utblåsende: Kan brukes i standard fordelerhus
Anvendelseseksempel: industrianlegg; Lynvern i henhold til VDE-AR-N 4100 for forhåndsmeterområdet.
Merk: Krever totalt 5 m kabellengde som avkoblingslengde for overspenningsbeskyttelse
Komplett ferdigkoblet og tilkoblingsklar, består av:
MC 50-B VDE: Lynstrømavleder type 1 iht. EN 61643-11 for grensesnitt 0 til 1 (LPZ) i samsvar med lynvernsonekonsept iht. IEC 61312-1 evt.
DIN VDE 0185-305.
• Oppfyller VDE-AR-N 4100
• Over og underdel, plug-in overdel.
• Utslippskapasitet 50 kA (10/350 µs) per pol
• Sekundærstøm slokking 25 kA Ipeak
• Inkl. Plugg inn cap for å identifisere tilkoblingene
• Innkapslet gnistgap som ikke er utblåsende: Kan brukes i standard fordelerhus
Anvendelseseksempel: industrianlegg; Lynvern i henhold til VDE-AR-N 4100 for forhåndsmeterområdet.
Merk: Krever totalt 5 m kabellengde som avkoblingslengde for overspenningsbeskyttelse
Tekniske data
Mål
| Lengde | 100 mm |
|---|---|
| Bredde | 140 mm |
| Høyde | 69 mm |
Tekniske data
| Nettform | Annet |
|---|---|
| Utblåsende | nei |
| Signalisering på enheten | ingen |
| Beskyttelsesklasse | IP20 |
| Lynstøtstrøm (10/350) [totalt] | 125 kA |
| Eksplosjonstestet utførelse | nei |
| Testklasse type 1 | ja |
| Fjernsignalisering | nei |
| Merkespenning AC (50 / 60 Hz) | 230 V |
| Lynstøtstrøm (10/350 μs) | 50 kA |
| Høyeste kontinuerlige spenning AC | 255 V |
| Nominell avledningsstrøm (8/20 µs) | 50 kA |
| Gjennomføring av polene | 3+N/PE |
| Monteringstype | Kapselskinne 35 mm |
| Maks. overstrømvern på nettsiden | 500 |
| Kortslutningsfasthet ved maks. overstrømvern på nettsiden | 25 kA |
| Utførelse | 3+NPE |
| I samsvar med ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 85 °C |
| SPD iht. IEC 61643-1 | klasse I |
| Kravklasse i.h.t. EN 61643-11 | Type 1 |
| LPZ | 0→1 |
| Følgestrøm-slukkingsevne (eff) [N-PE] | 10 kA |
| Kortslutningsfasthet | 25 kA |
| Reaksjonstid | <100 ns |
| Maks. forankoblet sikring | 500 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 85 °C |
| Dimensjon | 255V |
Tilkoblingsmuligheter
| Avledningsstrøm (8/20 µs) [totalt] | 125 kA |
|---|---|
| Ledertverrsnitt stiv (én-/flertrådet) min. | 10 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 50 mm² |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 8,6668 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 8,6668 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
