LightningController Compact - MCF100
Type MCF100-3+NPE+FS
Art.nr. 5096987
EAN 4012196487332
Art.nr. / Type
5096987 / MCF100-3+NPE+FS
Beskyttelsesklasse
IP20
Fjernsignalisering
ja
Lynstøtstrøm (10/350 μs)
25 kA
Høyeste kontinuerlige spenning AC
255 V
Gjennomføring av polene
3+N/PE
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Kombiavleder, lyn- og overspenningsavleder type 1+2
• beskyttelsesnivå ≤ 1,5 kV
• for lynvernpotensialutjevning iht. VDE 0185-305 (IEC 62305)
• lynstrømavledningskapasitet inntil 100 kA (10/350) 3+NPE
• slukker sekundærstrømmer 50 kA Ipeak, avlederforsikring opptil 315 A gL/gG
• oppfyller kravene i VDE-AR-N 4100 for bruk i fortellerområdet
• kapslet, ikke utblåsende gnistgap-avleder for bruk i fordelingsskap
Bruk: Industrianlegg og bygninger med utvendig lynvern klasse I til IV.
Compact beskyttelsesenhet
• beskyttelsesnivå ≤ 1,5 kV
• for lynvernpotensialutjevning iht. VDE 0185-305 (IEC 62305)
• lynstrømavledningskapasitet inntil 100 kA (10/350) 3+NPE
• slukker sekundærstrømmer 50 kA Ipeak, avlederforsikring opptil 315 A gL/gG
• oppfyller kravene i VDE-AR-N 4100 for bruk i fortellerområdet
• kapslet, ikke utblåsende gnistgap-avleder for bruk i fordelingsskap
Bruk: Industrianlegg og bygninger med utvendig lynvern klasse I til IV.
Compact beskyttelsesenhet
Tekniske data

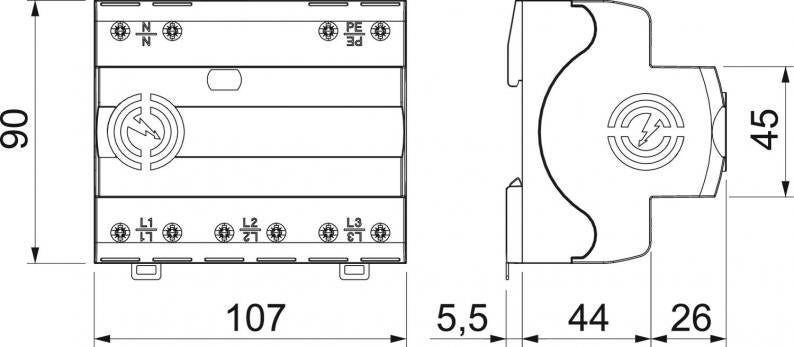

Mål
| Lengde | 90 mm |
|---|---|
| Bredde | 107 mm |
| Høyde | 70 mm |
Tekniske data
| Pol antall | 4 |
|---|---|
| Nettform | TT |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Høyeste varige spenning (L-N) | 255 V |
| Høyeste varige spenning (N-PE) | 255 V |
| Nominell avledningsstrøm (8/20 µs) [L-N] | 35 kA |
| Nominell avledningsstrøm (8/20 µs) [N-PE] | 100 kA |
| Lynstøtstrøm (10/350) [totalt] | 100 kA |
| Husmateriale overspenningsbeskyttelseskomponenter | PA UL 94 V-0 |
| Maksimal avledningsstrøm (8/20 μs) [L-N] | 50 kA |
| Maksimal avledningsstrøm (8/20 μs) [N-PE] | 100 kA |
| Fjernsignalisering | ja |
| Merkespenning AC (50 / 60 Hz) | 230 V |
| Lynstøtstrøm (10/350 μs) | 25 kA |
| Beskyttelsesnivå [L-N] | ≤1,5 |
| Høyeste kontinuerlige spenning AC | 255 V |
| Nominell avledningsstrøm (8/20 µs) | 35 kA |
| Gjennomføring av polene | 3+N/PE |
| Monteringstype | Kapselskinne 35 mm |
| Maks. overstrømvern på nettsiden | 315 A |
| Koblingseffekt AC | 250V/ 1,5A |
| Koblingseffekt DC | 250V/ 0,1A |
| Kortslutningsfasthet ved maks. overstrømvern på nettsiden | 50 kA eff |
| TOV-spenning [L-N] - motstandsmodus - 5 s | 440 V |
| TOV-spenning [L-N] - feilsikkermodus - 120 min | 442 V |
| TOV-spenning [N-PE] - motstandsmodus - 200 ms | 1200 V |
| SPD iht. UL 1449 | Type 4 |
| Minimumsavstand | 0 mm |
| Godkjenninger | VDE, UL |
| Nettform TN | ja |
| Nettform TN-C-S | ja |
| Nettform TN-S | ja |
| Nettform TT | ja |
| I samsvar med ROHS | exempt |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| Dreiemoment | 5 Nm |
| SPD iht. IEC 61643-1 | klasse I+II |
| Kravklasse i.h.t. EN 61643-11 | Type 1+2 |
| Maksimal avledningsstrøm (8/20 μs) | 50 kA |
| Følgestrøm-slukkingsevne (eff) [N-PE] | 50 kA |
| Reaksjonstid | <100 ns |
| Maks. forankoblet sikring | 315 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 255V |
| Luftfuktighet maks. | 95 % |
| Luftfuktighet min. | 5 % |
Tilkoblingsmuligheter
| Ledertverrsnitt fleksibel (fintrådet) min. | 1,5 mm² |
|---|---|
| Ledertverrsnitt fleksibel (fintrådet) maks. | 25 mm² |
| FM-kontakter | Veksler |
| Tilkoblingstverrsnitt FM-klemming min. | 0,5 mm² |
| Tilkoblingstverrsnitt FM-klemming maks. | 1,5 mm² |
| Tilkoblingstverrsnitt FM-klemming min. | 28 AWG |
| Tilkoblingstverrsnitt FM-klemming maks. | 16 AWG |
| Avledningsstrøm (8/20 µs) [totalt] | 100 kA |
| Ledertverrsnitt fleksibel (fintrådet) min. | 16 AWG |
| Ledertverrsnitt fleksibel (fintrådet) maks. | 3 AWG |
| Ledertverrsnitt stiv (én-/flertrådet) min. | 1,5 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 35 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) min. | 16 AWG |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 2 AWG |
| Felles beskyttelsesnivå [L-PE] | 2,5 kV |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 4,7534 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 4,7534 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
