Kraftig Gitterrenne SGR 155 FT
Type SGR 155 500 FT
Art.nr. 6003696
EAN 4012195382553
Art.nr. / Type
Lengde
Bredde
Høyde
Nytte- tverrsnitt
Tråd-diameter
kl. VKE: 3 m
3m
m
Beskrivelse

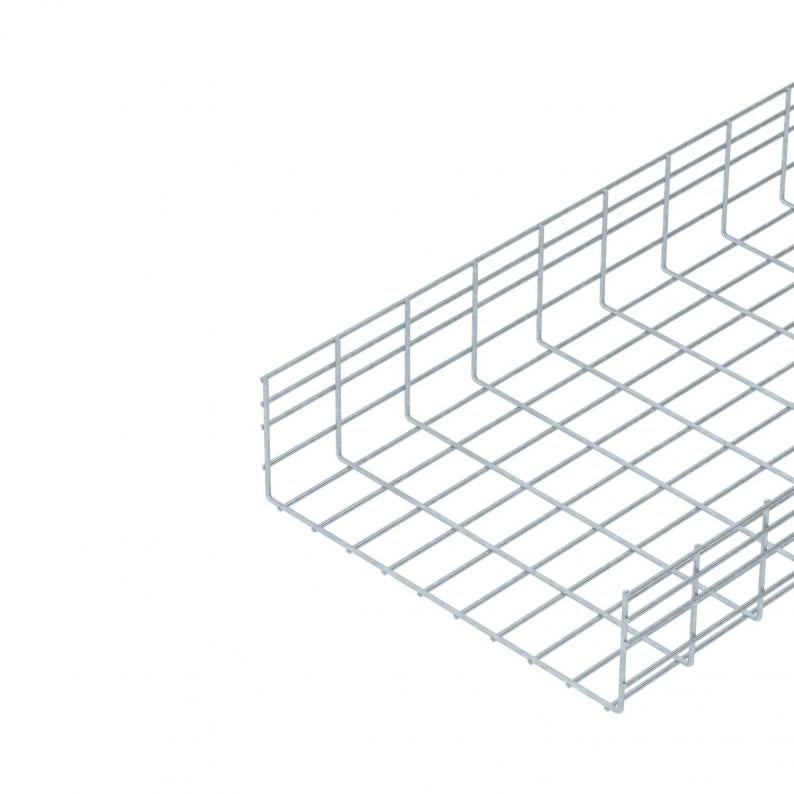

Gitterrenne av punktsveiset ståltråd med sidehøyde 155 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Maskevidden er 100 x 50 mm.
Tekniske data

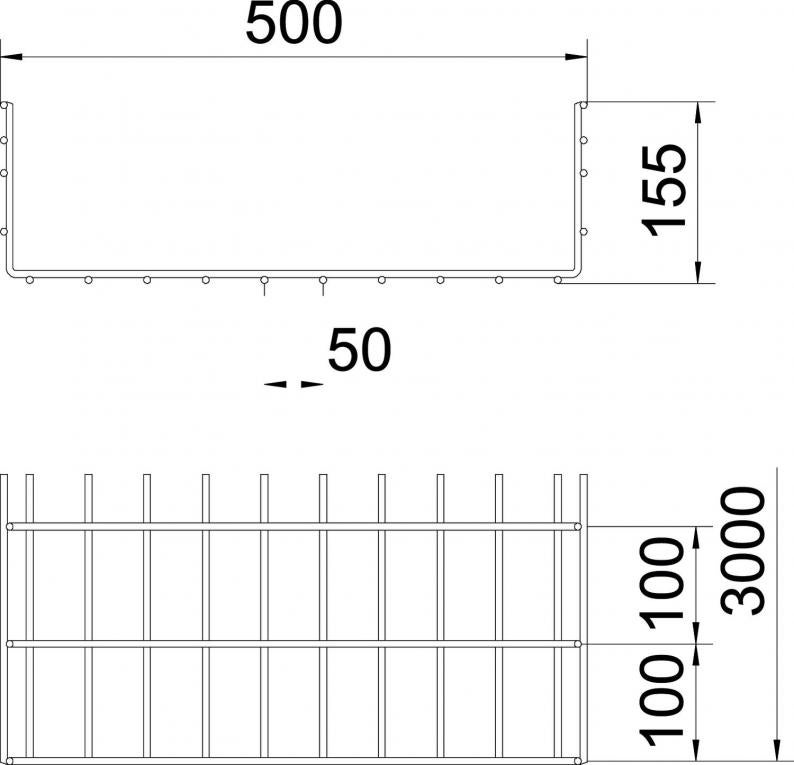

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 500 mm |
| Høyde | 155 mm |
| Mål B | 500 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Utførelse skjøtestykke | Uten skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 738 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 73800 mm² |
| Integrert skillevegg | uten |
| Skrueløst skjøtestykke | nei |
| Profilform | U-form |
| I samsvar med ROHS | ja |
| Tråd-diameter | 6 mm |
| Dimensjon | 155x500x3000 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | med skruer |
Belastninger
| Støtteavstand 1,0m | 4,5 kN/m |
|---|---|
| Støtteavstand 1,5m | 2,6 kN/m |
| Støtteavstand 2,0m | 1,6 kN/m |
| Støtteavstand 2,5m | 1,15 kN/m |
| Støtteavstand 3,0m | 1 kN/m |
| Støtteavstand 3,5m | 0,92 kN/m |
| Støtteavstand 4,0m | 0,65 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 11,786 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 11,786 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Monterings tilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (4)
Erklæringer (4)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Nytte- tverrsnitt
Tråd-diameter
Art.nr.
SGR 155 300 FT
3000
300
155
nei
438
6
6003692
SGR 155 500 FT
3000
500
155
nei
738
6
6003696
