Kraftig Gitterrenne SGR 155 FT
Type SGR 155 300 FT
Art.nr. 6003692
EAN 4012195380276
Art.nr. / Type
Lengde
Bredde
Høyde
Nytte- tverrsnitt
Tråd-diameter
kl. VKE: 3 m
3m
m
Beskrivelse

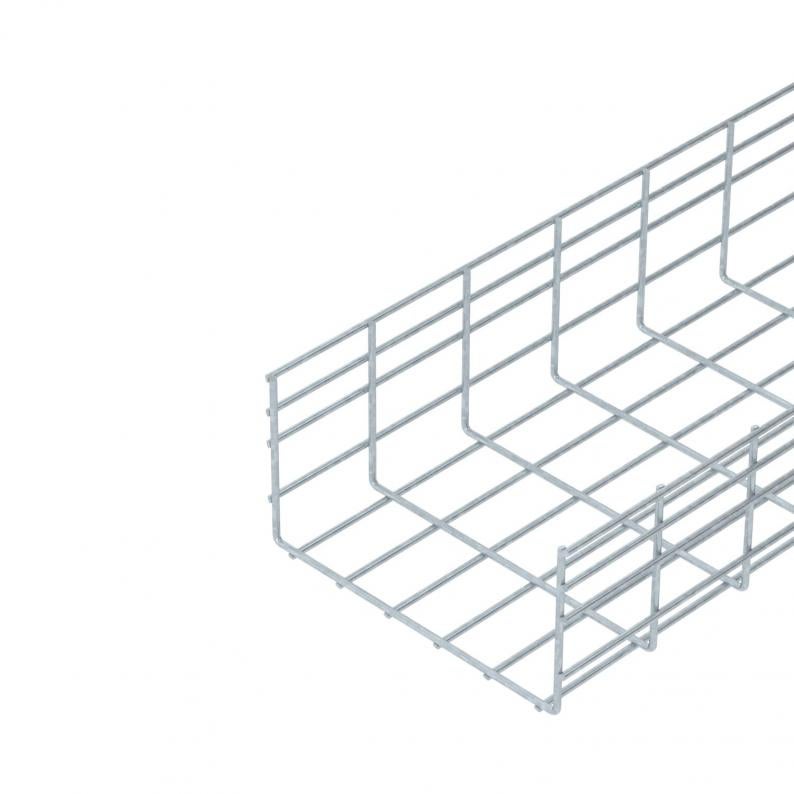

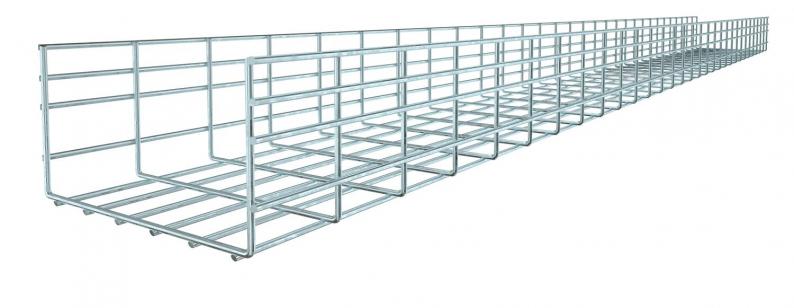

Gitterrenne av punktsveiset ståltråd med sidehøyde 155 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Maskevidden er 100 x 50 mm.
Tekniske data

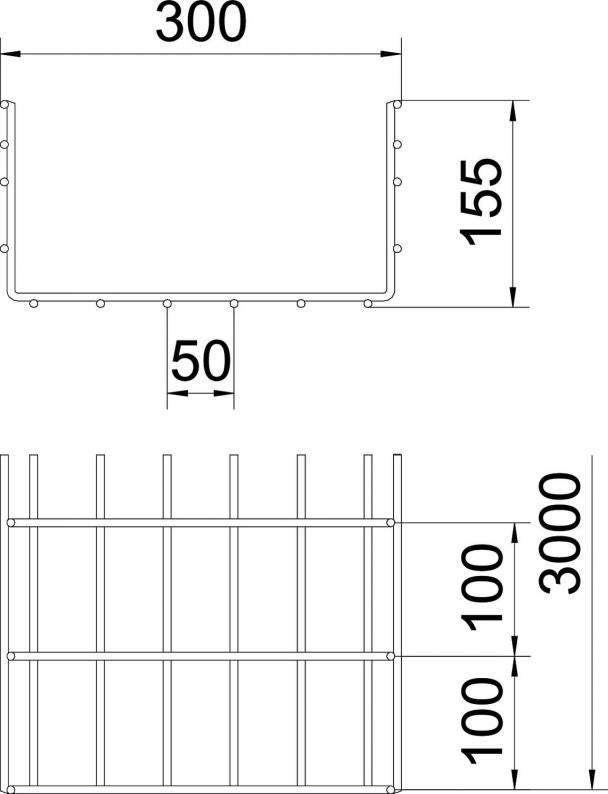

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 300 mm |
| Høyde | 155 mm |
| Mål B | 300 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Utførelse skjøtestykke | Uten skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 438 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 34800 mm² |
| Integrert skillevegg | uten |
| Skrueløst skjøtestykke | nei |
| Profilform | U-form |
| I samsvar med ROHS | ja |
| Tråd-diameter | 6 mm |
| Dimensjon | 155x300x3000 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | med skruer |
Belastninger
| Støtteavstand 1,0m | 4,1 kN/m |
|---|---|
| Støtteavstand 1,5m | 2,4 kN/m |
| Støtteavstand 2,0m | 1,55 kN/m |
| Støtteavstand 2,5m | 1,13 kN/m |
| Støtteavstand 3,0m | 0,95 kN/m |
| Støtteavstand 3,5m | 0,84 kN/m |
| Støtteavstand 4,0m | 0,6 kN/m |

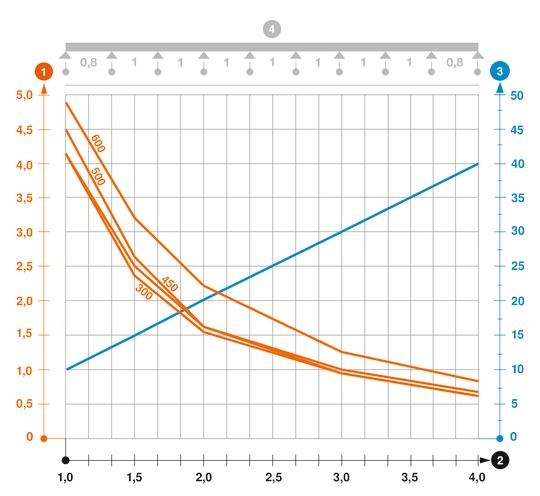

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 9,0597 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 9,0597 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Monterings tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (4)
Erklæringer (4)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Nytte- tverrsnitt
Tråd-diameter
Art.nr.
SGR 155 300 FT
3000
300
155
nei
438
6
6003692
SGR 155 500 FT
3000
500
155
nei
738
6
6003696
Bredde
Nytte- tverrsnitt
SGR 155 300 FT
Art.nr.
6003692
Lengde
3000
Bredde
300
Høyde
155
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
438
Tråd-diameter
6
SGR 155 500 FT
Art.nr.
6003696
Lengde
3000
Bredde
500
Høyde
155
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
738
Tråd-diameter
6
