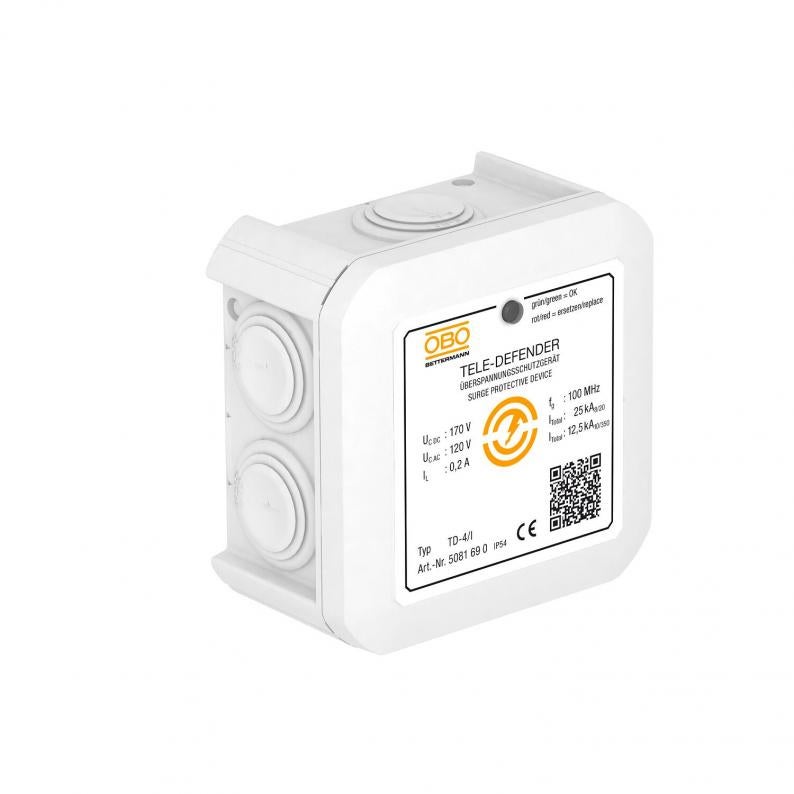

Kombibeskyttelsesenhet TD-4/I for ISDN- og DSL-systemer
Type TD-4/I
Art.nr. 5081690
EAN 4012196034352
Art.nr. / Type
5081690 / TD-4/I
Antall poler
4
Pluggsystem
RJ11
Høyeste kontinuerlige spenning AC
120 V
Høyeste varige spenning DC
170 V
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Dataledningsbeskyttelsesapparat for telekommunikasjonssystemer
• Lavt beskyttelsesnivå ved høy strømbelastning
• "Push-In"-klemmer for hurtig installasjon
• Båndbredde optimert for sikker overføring
• Utenpåliggende montasje
• Optisk funksjonsindikering
Bruksområde: DSL-systemer, ISDN eller analog telekommunikasjon
• Lavt beskyttelsesnivå ved høy strømbelastning
• "Push-In"-klemmer for hurtig installasjon
• Båndbredde optimert for sikker overføring
• Utenpåliggende montasje
• Optisk funksjonsindikering
Bruksområde: DSL-systemer, ISDN eller analog telekommunikasjon
Tekniske data
Tekniske data
| Antall poler | 4 |
|---|---|
| Fjernmeldekontakt | nei |
| Signalisering på enheten | optisk |
| Pluggsystem | RJ11 |
| Beskyttelsesnivå fase - fase | <300 V |
| Beskyttelsesnivå fase - jord | <650 V |
| Beskyttelsesklasse | IP54 |
| Teststandard | IEC 61643-21 |
| Seriemotstand per fase | 9 Ω ± 10 % |
| Kapasitet (fase-fase) | <50 pF |
| Kapasitet (fase-jord) | <10 pF |
| Eksplosjonstestet utførelse | nei |
| Isolasjonsmotstand | >1 MΩ |
| Skjerm tilkobling | ja |
| Skjerming | indirekte |
| Støtstrømfasthet fase - fase | C2: 18 kV / 9 kA (8/20µs) |
| Støtstrømfasthet fase - jord | C2: 18 kV / 9 kA (8/20µs) |
| Samlet avledningsstrøm (10/350) | D1: 12,5 kA |
| Samlet avledningsstrøm (8/20) | 25 kA |
| Beskyttelsesnivå skjerm - jord (S-PE) | 850 V |
| Nominell strøm DC | 0,2 A |
| Nominell strøm AC | 0,14 A |
| Avlederovervåking | nei |
| Høyeste kontinuerlige spenning AC | 120 V |
| Høyeste varige spenning DC | 170 V |
| Grensefrekvens | 100 MHz |
| SPD iht. IEC 61643-21 | Klasse I+II+III / D1+C2+C1 |
| Kategorie | Type 1+2+3 / D1+C2+C1 |
| I samsvar med ROHS | exempt |
| LPZ | 0→3 |
| Impulsstrøm | 2,5 kA |
| Innskuddsdemping (insertion loss) | ≤3 dB |
| Tilkoblingstverrsnitt stivt maks. | 0,75 mm² |
| Tilkoblingstverrsnitt flertrådet min. | 0,14 mm² |
| Tilkoblingstverrsnitt flertrådet maks. | 0,75 mm² |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 170V |
| Materiale | plast |
| Farge | hvit |
Tilkoblingsmuligheter
| Tilkoblingstverrsnitt stivt min. | 0,14 mm² |
|---|---|
| Tilkoblingstverrsnitt fleksibelt min. | 0,14 mm² |
| Tilkoblingstverrsnitt fleksibelt maks. | 0,75 mm² |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 0,4171 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,4171 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
