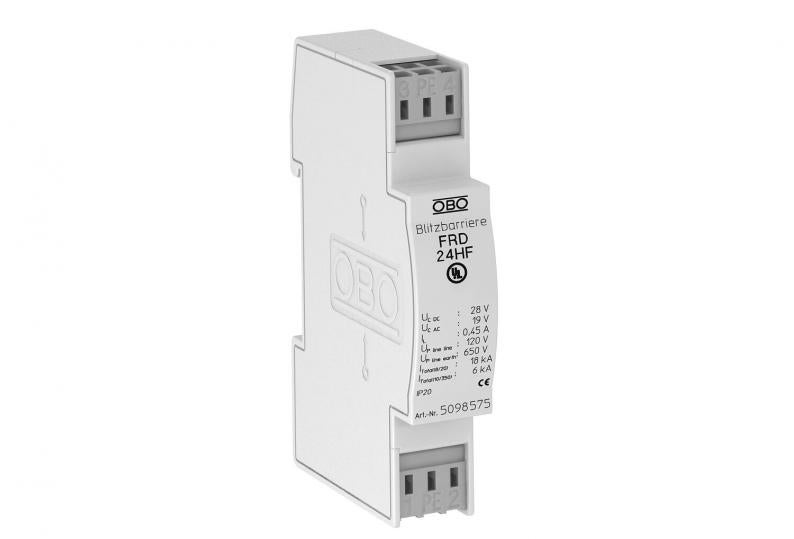

Kombibeskyttelse for toledersystemer med HF-anvendelser 24 V
Type FRD 24 HF
Art.nr. 5098575
EAN 4012195578352
Art.nr. / Type
5098575 / FRD 24 HF
Antall poler
2
Pluggsystem
Klemme
Høyeste kontinuerlige spenning AC
19 V
Høyeste varige spenning DC
28 V
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Overspenningsvern for bruk i måle-, styre- og reguleringsteknikk.
• Grunn-, middels- og finvern
• Totrinns verne krets med høy lynavledningskapasitet
• Høy overføringsfrekvens på opptil 100 MHz
• Til alle bussystemer (f.eks Profibus)
• Med monteringsvennlige, skrueløse tilkoblingsklemmer
• Plassbesparende 17,5 mm rastermål
Bruksområde: Universell anvendelse på 35 mm profilskinne i alminnelige fordelerhus.
• Grunn-, middels- og finvern
• Totrinns verne krets med høy lynavledningskapasitet
• Høy overføringsfrekvens på opptil 100 MHz
• Til alle bussystemer (f.eks Profibus)
• Med monteringsvennlige, skrueløse tilkoblingsklemmer
• Plassbesparende 17,5 mm rastermål
Bruksområde: Universell anvendelse på 35 mm profilskinne i alminnelige fordelerhus.
Tekniske data
Tekniske data
| Antall poler | 2 |
|---|---|
| Fjernmeldekontakt | nei |
| Pluggsystem | Klemme |
| Beskyttelsesnivå fase - fase | <120 V |
| Beskyttelsesnivå fase - jord | <650 V |
| Beskyttelsesklasse | IP20 |
| Teststandard | IEC 61643-21 |
| Seriemotstand per fase | 2,2 Ω ± 10 % |
| Merkespenning | 24 V |
| Kapasitet (fase-fase) | <40 pF |
| Kapasitet (fase-jord) | <40 pF |
| Jording via: | Klemme |
| Eksplosjonstestet utførelse | nei |
| Isolasjonsmotstand | >100 MΩ |
| Skjerm tilkobling | nei |
| Støtstrømfasthet fase - fase | C2: 18 kV / 9 kA (8/20µs) |
| Støtstrømfasthet fase - jord | C2: 18 kV / 9 kA (8/20µs) |
| Samlet avledningsstrøm (10/350) | D1: 6 kA |
| Samlet avledningsstrøm (8/20) | 18 kA |
| Nominell strøm DC | 0,45 A |
| Nominell strøm AC | 0,32 A |
| Avlederovervåking | nei |
| Høyeste kontinuerlige spenning AC | 19 V |
| Høyeste varige spenning DC | 28 V |
| Nominell avledningsstrøm (8/20 µs) | 9 kA |
| Godkjenninger | UL |
| Grensefrekvens | 100 MHz |
| SPD iht. IEC 61643-21 | Klasse I+II+III / D1+C2+C1 |
| Kategorie | Type 1+2+3 / D1+C2+C1 |
| I samsvar med ROHS | exempt |
| LPZ | 0→3 |
| Impulsstrøm | 3 kA |
| Innskuddsdemping (insertion loss) | ≤3 dB |
| Delingsenhet DE (17,5 mm) | 1 |
| Tilkoblingstverrsnitt stivt maks. | 2,5 mm² |
| Tilkoblingstverrsnitt flertrådet min. | 0,14 mm² |
| Tilkoblingstverrsnitt flertrådet maks. | 2,5 mm² |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 24V AC |
Tilkoblingsmuligheter
| Tilkoblingstverrsnitt stivt min. | 0,14 mm² |
|---|---|
| Tilkoblingstverrsnitt fleksibelt min. | 0,14 mm² |
| Tilkoblingstverrsnitt fleksibelt maks. | 2,5 mm² |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,1625 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,1625 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
