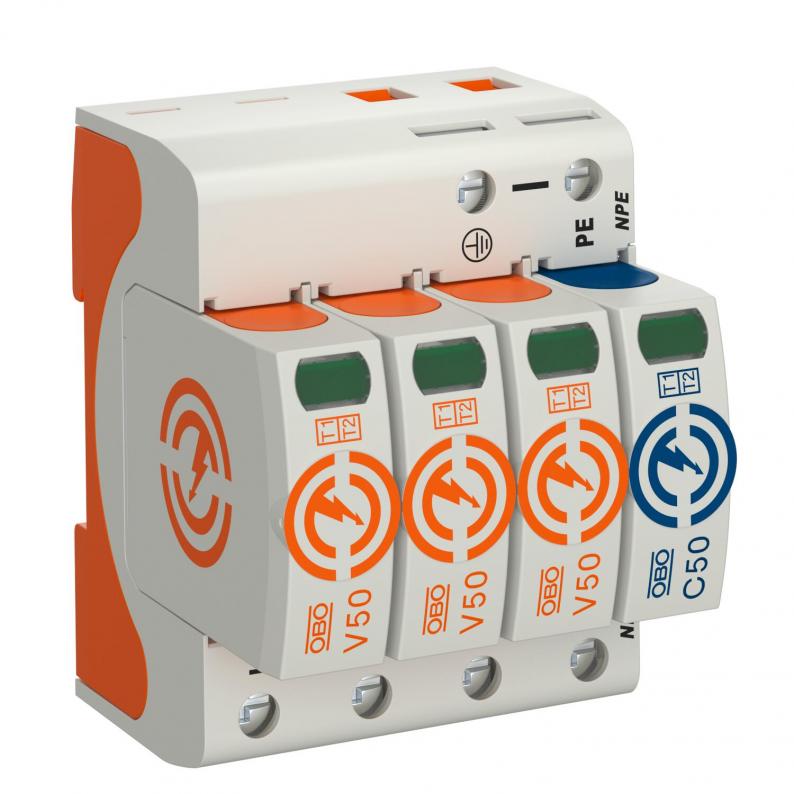

Kombiavleder V50, 3-polet+NPE 280 V

Kombiavleder V50, 3-polet+NPE 280 V

Type V50-3+NPE-280
Art.nr. 5093526
EAN 4012196159697
Vis alle utførelser
Art.nr. / Type / E-nr.
Høyeste kontinuerlige spenning AC
Gjennomføring av polene

kl. VKE: 1 Stykk

Stykk

Beskrivelse

Lynstrømkombiavleder type 1+2

• Til lynbeskyttelsepotensialutjevning iht. VDE 0185-305 (IEC 62305)
• Lynstrømavlederevne 12,5 kA (10/350) per pol og inntil 50 kA (10/350) tilsammen
• Modulær pluggbar avleder med dynamisk skilleinnretning og visuell statusindikator
• Låsefunksjon med vibrasjonsvern og spenningskoding
• Plast etter UL 94 V-0
• FS-variantene har en potensialfri vekslerkontakt til fjernsignalisering

Bruksområde: Lynvernpotensialutjevning til bygninger i klasse III og IV.
* Komplett = over- og underdel
  • KEMA-KEUR, Nederland
  • Österreichischer Verband für Elektrotechnik, Oostenrijk
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Underwriters Laboratories Inc., USA + CSA, Canada
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • EurAsian Conformity
  • Regulatory Compliance Mark - conformiteitsverklaring voor Australië/Nieuw-Zeeland
  • Overgang van LPZ 0 naar 2
  • Combinatiebeveiliging van type 1 en type 2
  • Installation electrotechnical expertise
  • CO₂-fotavtrykk (PCF)
  • Emballasje uten plast
  • Emballasje laget utelukkende av resirkulert papp

Tekniske data

Tekniske data

Pol antall4
NettformTN-S, TT
Utblåsendenei
Signalisering på enhetenoptisk
BeskyttelsesklasseIP20
Høyeste varige spenning (L-N)280 V
Høyeste varige spenning (N-PE)255 V
Nominell avledningsstrøm (8/20 µs) [L-N]30 kA
Lynstøtstrøm (10/350) [totalt]50 kA
Husmateriale overspenningsbeskyttelseskomponenterPA UL 94 V-0
Maksimal avledningsstrøm (8/20 μs) [L-N]50 kA
Fjernsignaliseringnei
Merkespenning AC (50 / 60 Hz)230 V
Integrert sikringnei
Lynstøtstrøm (10/350 μs)12,5 kA
Beskyttelsesnivå [L-N]≤1,3
Høyeste kontinuerlige spenning AC280 V
Nominell avledningsstrøm (8/20 µs)30 kA
Gjennomføring av polene3+N/PE
MonteringstypeKapselskinne 35 mm
Maks. overstrømvern på nettsiden160 A gL/gG
Restspenning [L-N] @ 5 kA0,8 kV
Kortslutningsfasthet ved maks. overstrømvern på nettsiden50 kA eff
Restspenning [L-N] @ 1 kA0,7 kV
TOV-spenning [L-N] - motstandsmodus - 5 s335 V
TOV-spenning [L-N] - feilsikkermodus - 120 min440 V
TOV-spenning [N-PE] - motstandsmodus - 200 ms1200 V
SPD iht. UL 1449Type 4
Minimumsavstand1,5 mm
GodkjenningerVDE, KEMA, UL, ÖVE
Nettform TNja
Nettform TN-Cnei
Nettform TN-C-Sja
Nettform TN-Sja
Nettform TTja
I samsvar med ROHSja
Driftstemperatur min.-40 °C
Driftstemperatur maks.80 °C
Dreiemoment4 Nm
SPD iht. IEC 61643-1klasse I+II
Kravklasse i.h.t. EN 61643-11Type 1+2
Maksimal avledningsstrøm (8/20 μs)50 kA
Følgestrøm-slukkingsevne (eff) [N-PE]0,1 kA
Reaksjonstid<25 ns
Maks. forankoblet sikring160 A
Temperaturområde for bruk min.-40 °C
Temperaturområde for bruk maks.80 °C
Restspenning [L-N] @ 12,5 kA1 kV
Dimensjon280V
Luftfuktighet maks.95 %
Luftfuktighet min.5 %

Tilkoblingsmuligheter

Ledertverrsnitt fleksibel (fintrådet) min.1,5 mm²
Ledertverrsnitt fleksibel (fintrådet) maks.35 mm²
Tilkoblingstverrsnitt FM-klemming min.0,5 mm²
Tilkoblingstverrsnitt FM-klemming maks.1,5 mm²
Tilkoblingstverrsnitt FM-klemming min.21 AWG
Tilkoblingstverrsnitt FM-klemming maks.16 AWG
Avledningsstrøm (8/20 µs) [totalt]80 kA
Ledertverrsnitt fleksibel (fintrådet) min.16 AWG
Ledertverrsnitt fleksibel (fintrådet) maks.2 AWG
Ledertverrsnitt stiv (én-/flertrådet) min.1,5 mm²
Ledertverrsnitt stiv (én-/flertrådet) maks.35 mm²
Ledertverrsnitt stiv (én-/flertrådet) min.16 AWG
Ledertverrsnitt stiv (én-/flertrådet) maks.2 AWG
Felles beskyttelsesnivå [L-PE]2,5 kV

Miljødata

Emballasje laget utelukkende av resirkulert pappja
Emballasje uten plastja
CO2-fotavtrykk (GWP) fra vugge til port2,0018 kg CO2e / 1 Stykke
CO₂ Footprint (GWP)2,0018 kg CO₂e
Undersøkelsesdato CO2-verdi2025-05-14T00:00:00.000+0200
Declared UnitStykk
Declared Unit Quantity1

Nedlastinger

0 valgt

Datablad (1)
Kataloger & brosjyrer (4)
Erklæringer (2)
Sertifikater (3)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (2)

Utførelser

Gjennomføring av polene
V50-1+NPE-280
Art.nr.
5093522
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
280
Gjennomføring av polene
1+N/PE
V50-2+NPE-280
Art.nr.
5093524
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
280
Gjennomføring av polene
2+N/PE
V50-3+NPE-280
Art.nr.
5093526
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
280
Gjennomføring av polene
3+N/PE
