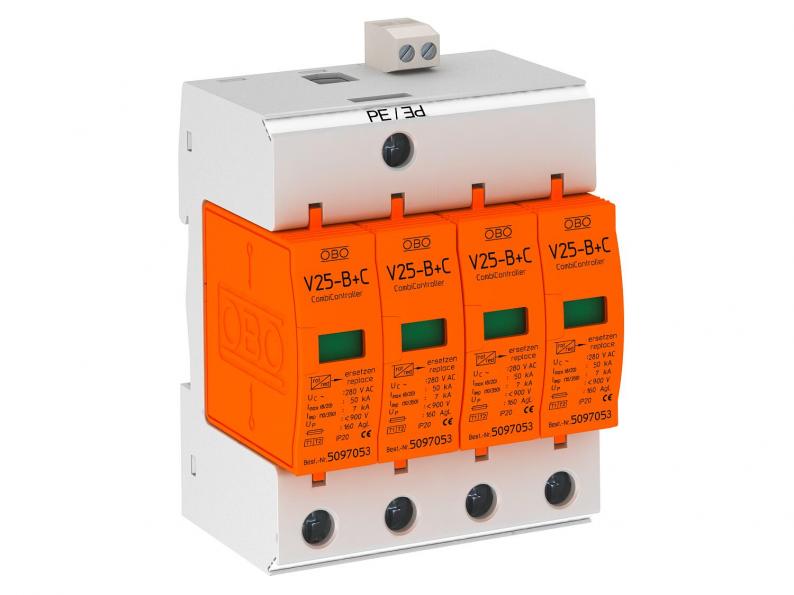

Kombiavleder V25 4-polet 280 V med fjernsignalisering
Type V25-B+C 4-FS280
Art.nr. 5094493
EAN 4012195239932
Art.nr. / Type
5094493 / V25-B+C 4-FS280
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
280 V
Gjennomføring av polene
4
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Kombiavleder, lyn- og overspenningsavleder type 1+2
• Komplett enhet med over- og underdel, ferdigkoblet og tilkoblingsklar
• Egner for TN-nett
• Med fjernsignalisering, potensialfri omkoplingskontakt, for funksjonsovervåkning
• Beskyttelsesnivå < 0,9 kV
• Avleder, påsettbar med dynamisk skilleanordning
• Optisk funksjonsindikator
• Innkapslet sinkoksid-varistor-avleder uten gnistavgivelse til bruk i alminnelige fordelingsskap
• Tilkoblingene er merket
• FS-variant med fjernmeldekontakt (potensialfri arbeidskontakt)
Brukseksempel: Bygninger med strømforsyning via luftledning eller for å oppnå lynvernpotensialutjevning i boligbygg.
* Komplett = over- og underdel
Med meldekontakt (potensialfri veksler FS)
• Komplett enhet med over- og underdel, ferdigkoblet og tilkoblingsklar
• Egner for TN-nett
• Med fjernsignalisering, potensialfri omkoplingskontakt, for funksjonsovervåkning
• Beskyttelsesnivå < 0,9 kV
• Avleder, påsettbar med dynamisk skilleanordning
• Optisk funksjonsindikator
• Innkapslet sinkoksid-varistor-avleder uten gnistavgivelse til bruk i alminnelige fordelingsskap
• Tilkoblingene er merket
• FS-variant med fjernmeldekontakt (potensialfri arbeidskontakt)
Brukseksempel: Bygninger med strømforsyning via luftledning eller for å oppnå lynvernpotensialutjevning i boligbygg.
* Komplett = over- og underdel
Med meldekontakt (potensialfri veksler FS)
Tekniske data
Tekniske data
| Pol antall | 4 |
|---|---|
| Nettform | Annet |
| Utblåsende | nei |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Nominell avledningsstrøm (8/20 µs) [L-N] | 30 kA |
| Nominell avledningsstrøm (8/20 µs) [N-PE] | 30 kA |
| Lynstøtstrøm (10/350) [totalt] | 25 kA |
| Fjernsignalisering | ja |
| Merkespenning AC (50 / 60 Hz) | 230 V |
| Lynstøtstrøm (10/350 μs) | 7 kA |
| Høyeste kontinuerlige spenning AC | 280 V |
| Høyeste varige spenning DC | 200 V |
| Nominell avledningsstrøm (8/20 µs) | 30 kA |
| Gjennomføring av polene | 4 |
| Maks. overstrømvern på nettsiden | 160 |
| Utførelse | 4-polet med FS |
| Nettform TN | ja |
| Nettform TN-C | ja |
| Nettform TN-C-S | ja |
| Nettform TN-S | ja |
| I samsvar med ROHS | exempt |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | klasse I+II |
| Kravklasse i.h.t. EN 61643-11 | Type 1+2 |
| LPZ | 0→2 |
| Maksimal avledningsstrøm (8/20 μs) | 50 kA |
| Reaksjonstid | <25 ns |
| Maks. forankoblet sikring | 160 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 280V |
Tilkoblingsmuligheter
| Avledningsstrøm (8/20 µs) [totalt] | 120 kA |
|---|---|
| Ledertverrsnitt stiv (én-/flertrådet) min. | 2,5 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 35 mm² |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 1,85 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,85 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
