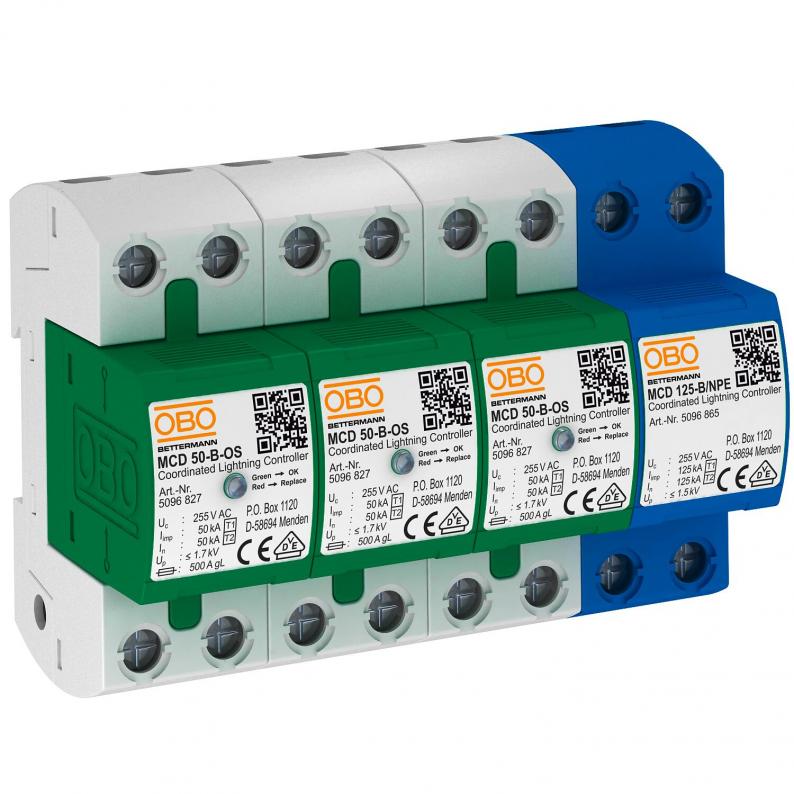

Kombiavleder 3-polet + NPE med funksjonsindikator
Type MCD 50-B 3+1-OS
Art.nr. 5096836
EAN 4012195288299
Art.nr. / Type
5096836 / MCD 50-B 3+1-OS
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
255 V
Gjennomføring av polene
3+N/PE
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Kombiavleder, type 1+2, 4-polet med optisk funksjonsindikator, til bruk i TN-S og TT-nett.Komplett montert og klar for tilkobling bestående av:
3 x MCD 50-B-OS: Koordinert lynavleder type 1 + 2 EN 61643-11.1 x MCD 125-B / NPE: Koordinert N-PE gnistgap type 1 + 2 EN 61643-11 for bruk i TN-S og TT-systemer. Grensesnitt 0 til 2 (LPZ) i henhold til lynbeskyttelsessonekonseptet i henhold til IEC 62305 eller VDE 0185-305.
• lynvernpotensialutjevning iht. VDE 0185-305 (IEC 62305)
• for lynstrømavledningsevne 50 kA (10/350) per pol og opptil 125 kA (10/350) totalt
• beskyttelsesnivå <1,7 kV, muliggjør apparatbeskyttelse
• kortslutningsbestandighet 10 kA, avledningsforsikring opptil 500 A gL/gG
• effektkapasitet<26 mW/pol
• innkapslet, ikke utblåsende gnistgap
Bruksområde: Industrianlegg og bygninger med ytre lynvern klasse I til IV.
3 x MCD 50-B-OS: Koordinert lynavleder type 1 + 2 EN 61643-11.1 x MCD 125-B / NPE: Koordinert N-PE gnistgap type 1 + 2 EN 61643-11 for bruk i TN-S og TT-systemer. Grensesnitt 0 til 2 (LPZ) i henhold til lynbeskyttelsessonekonseptet i henhold til IEC 62305 eller VDE 0185-305.
• lynvernpotensialutjevning iht. VDE 0185-305 (IEC 62305)
• for lynstrømavledningsevne 50 kA (10/350) per pol og opptil 125 kA (10/350) totalt
• beskyttelsesnivå <1,7 kV, muliggjør apparatbeskyttelse
• kortslutningsbestandighet 10 kA, avledningsforsikring opptil 500 A gL/gG
• effektkapasitet<26 mW/pol
• innkapslet, ikke utblåsende gnistgap
Bruksområde: Industrianlegg og bygninger med ytre lynvern klasse I til IV.
Tekniske data

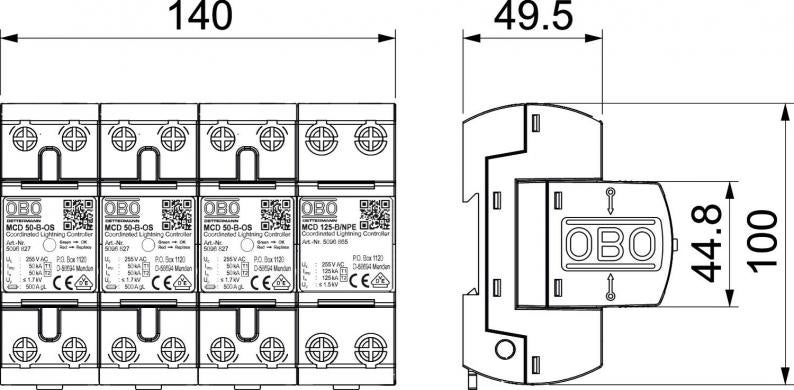

Mål
| Lengde | 100 mm |
|---|---|
| Bredde | 140 mm |
| Høyde | 69 mm |
Tekniske data
| Pol antall | 1 |
|---|---|
| Nettform | TN-S, TT |
| Utblåsende | nei |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Høyeste varige spenning (L-N) | 255 V |
| Høyeste varige spenning (N-PE) | 255 V |
| Nominell avledningsstrøm (8/20 µs) [L-N] | 50 kA |
| Nominell avledningsstrøm (8/20 µs) [N-PE] | 125 kA |
| Lynstøtstrøm (10/350) [totalt] | 125 kA |
| Testklasse type 1 | ja |
| Fjernsignalisering | nei |
| Testklasse type 2 | ja |
| Merkespenning AC (50 / 60 Hz) | 230 V |
| Lynstøtstrøm (10/350 μs) | 50 kA |
| Beskyttelsesnivå [L-N] | ≤1,7 |
| Høyeste kontinuerlige spenning AC | 255 V |
| Nominell avledningsstrøm (8/20 µs) | 50 kA |
| Gjennomføring av polene | 3+N/PE |
| Monteringstype | Kapselskinne 35 mm |
| Maks. overstrømvern på nettsiden | 500 |
| Kortslutningsfasthet ved maks. overstrømvern på nettsiden | 10 kA |
| Godkjenninger | VDE |
| Utførelse | 3+1-polig |
| Nettform DC | nei |
| Nettform IT | nei |
| Nettform TN | ja |
| Nettform TN-C | nei |
| Nettform TN-C-S | ja |
| Nettform TN-S | ja |
| Nettform TT | ja |
| Nettform øvrige | nei |
| I samsvar med ROHS | ja |
| Nominell strøm (inn- / utgangsklemme) | 125 A |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 85 °C |
| SPD iht. IEC 61643-1 | klasse I+II |
| Kravklasse i.h.t. EN 61643-11 | Type 1+2 |
| LPZ | 0→2 |
| Følgestrøm-slukkingsevne (eff) [N-PE] | 0,1 kA |
| Kortslutningsfasthet | 10 kA |
| Reaksjonstid | <100 ns |
| Maks. forankoblet sikring | 500 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 85 °C |
| Dimensjon | 255V |
| Luftfuktighet maks. | 95 % |
| Luftfuktighet min. | 5 % |
Tilkoblingsmuligheter
| Avledningsstrøm (8/20 µs) [totalt] | 125 kA |
|---|---|
| Ledertverrsnitt stiv (én-/flertrådet) min. | 10 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 50 mm² |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 8,7853 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 8,7853 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
