Koblingsboks X 25 med koblingstykke for avgening
Type X25 H35 GNP5 LGR
Art.nr. 2005320
EAN 4012196585885
Art.nr. / Type / E-nr.
Lysåpning indre mål
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

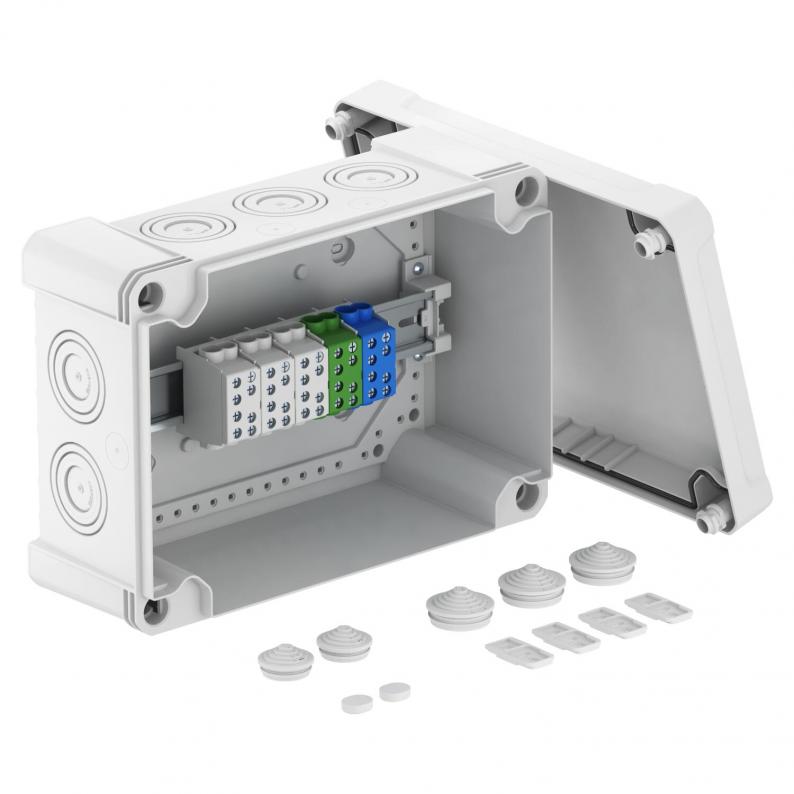

Koblingsboks for kobling av kabler og ledninger innendørs og ute. Rektangulær form med knockout-åpninger Egnet for vegg-/takmontering med mulighet for utvendig feste, innvendig feste eller montering via hjørnekuppel. Ekstra slagfast med IK08. Lokk med hurtiglås, plomberbart. Fremstilt av halogenfrie og UV-bestandige materialer.
Inkludert 5-polet hovedledningklemme med 2 x 35 mm² ledertilkoblingstverrsnitt per pol.
Koblingsboks i henhold til DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK08 ihht. DIN EN 50102 Kapslingsgrad IP67 iht. DIN EN 60529.
Inkludert 5-polet hovedledningklemme med 2 x 35 mm² ledertilkoblingstverrsnitt per pol.
Koblingsboks i henhold til DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK08 ihht. DIN EN 50102 Kapslingsgrad IP67 iht. DIN EN 60529.
Tekniske data

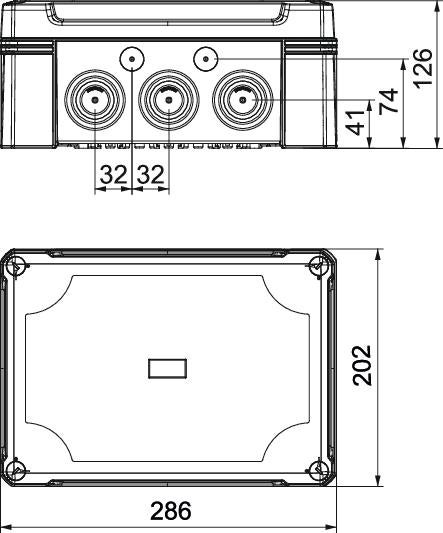

Mål
| Lengde | 286 mm |
|---|---|
| Bredde | 202 mm |
| Høyde | 126 mm |
| Lysåpning indre mål | 271x187x110 mm |
Tekniske data
| Slagfast | ja |
|---|---|
| Halogenfri | ja |
| Glassfiberforsterket | ja |
| Antall innføringer | 10 |
| Innføring bakfra | nei |
| Gjennomsiktig deksel | nei |
| Beskyttelsesklasse | IP67 |
| Merkespenning | 750 V |
| Rekkemonterbar | ja |
| Med lokk | ja |
| kan plomberes | ja |
| Type innføring | Trinnmembran avskjærbar |
| Nominell isolasjonsspenning | 750 V |
| Eksplosjonstestet utførelse | nei |
| Type husgjennomføring | Forstempling |
| Med skjerming | nei |
| Værbestandig | ja |
| Beskyttelsesgrad IK-kode | IK09 |
| Maks. Ledertverrsnitt | 35 mm² |
| Merketverrsnitt min. | 10 mm² |
| Merketverrsnitt maks. | 25 mm² |
| Form | rektangulær |
| Lokk | ikke transparent |
| Lokkmontering | med skruer |
| I samsvar med ROHS | exempt |
| Monteringstype | Vegg-/takmontasje |
| Temperaturområde for bruk min. | -25 °C |
| Temperaturområde for bruk maks. | 65 °C |
| flammebestandig | iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C |
| Dimensjon | 286x202x125 |
| Materiale | polykarbonat |
| Farge | lysegrå; RAL 7035 |
| Produktserie | X-serien |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 3,976 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 3,976 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (4)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (2)
Utførelser
Type
Lysåpning indre mål
Antall innføringer
Beskyttelsesklasse
Farge
Art.nr.
X25 H35 GNP5 LGR
271x187x110
10
IP67
lysegrå; RAL 7035
2005320
X25 H50 GNP5 LGR
271x187x110
10
IP67
lysegrå; RAL 7035
2005324
X25 H35 GNP5 LGR
Art.nr.
2005320
Lysåpning indre mål
271x187x110
Antall innføringer
10
Beskyttelsesklasse
IP67
Farge
lysegrå; RAL 7035
X25 H50 GNP5 LGR
Art.nr.
2005324
Lysåpning indre mål
271x187x110
Antall innføringer
10
Beskyttelsesklasse
IP67
Farge
lysegrå; RAL 7035
