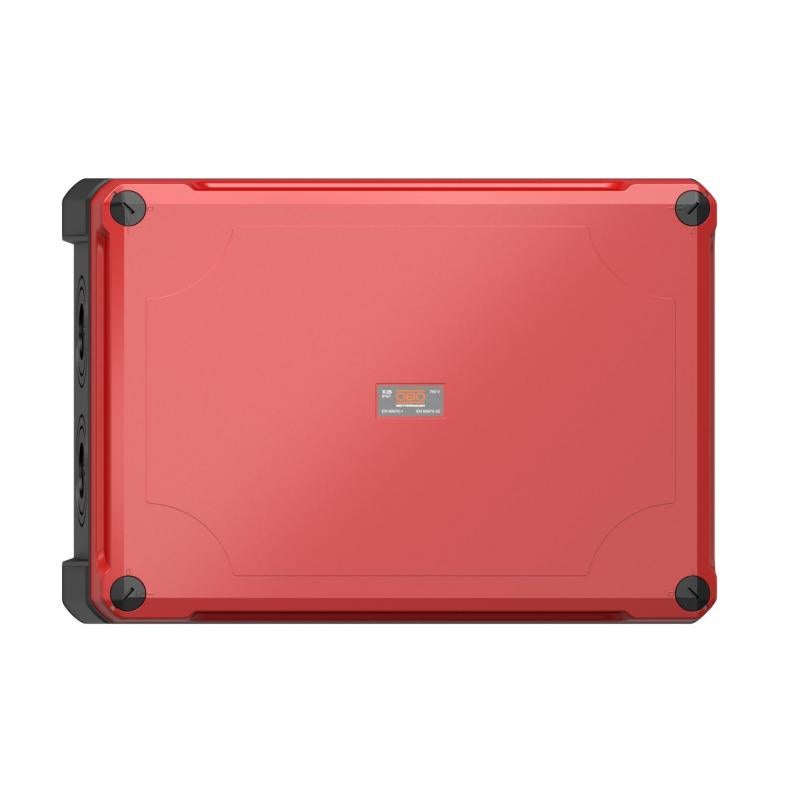

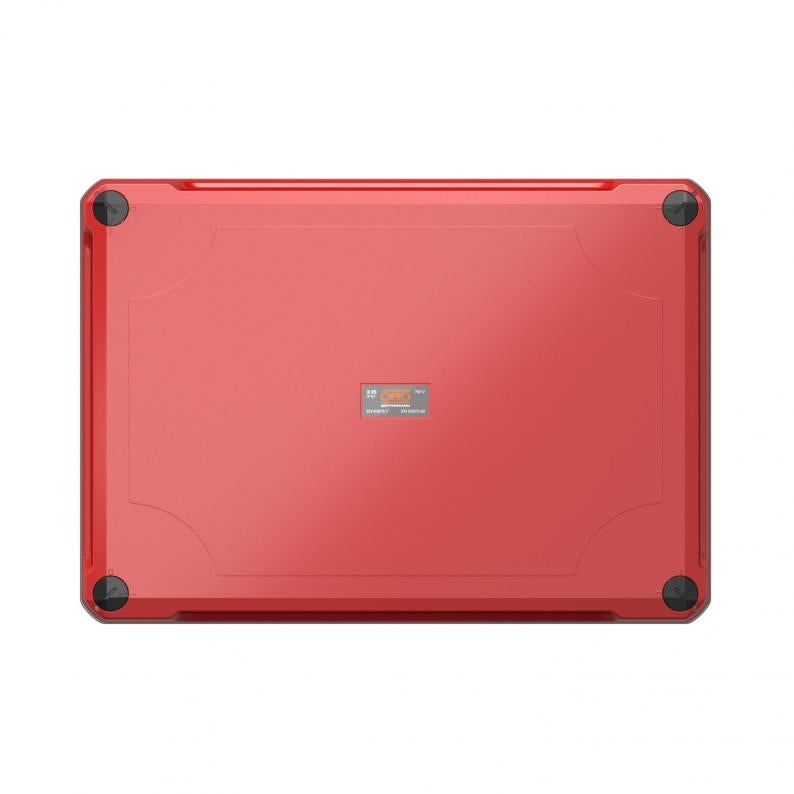

Koblingsboks X 25
Type X25 SW-RO
Art.nr. 2005164
EAN 4012196580675
Art.nr. / Type / E-nr.
Lysåpning indre mål
Farge
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

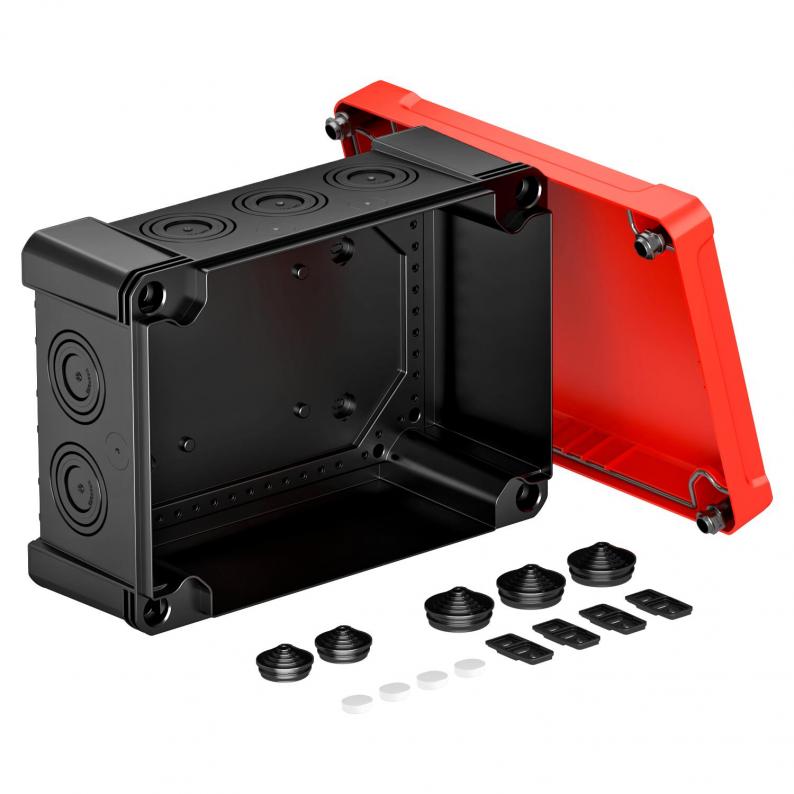

Koblingsboks for kobling av kabler og ledninger innendørs og ute. Rektangulær form med knockout-åpninger Egnet for vegg-/takmontering med mulighet for utvendig feste, innvendig feste eller montering via hjørnekuppel. Ekstra slagfast med IK09. Lokk med hurtiglås, plomberbart. Fremstilt av halogenfrie og UV-bestandige materialer.
Kabelforgreningsboks iht. EN 60670. Flammebestandig iht. EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK09 iht. EN 50102. Kapslingsgrad IP67 iht. EN 60529.
Underdelen er svart og dekselet er sigmalrødt med svarte festeelementer.
Kabelforgreningsboks iht. EN 60670. Flammebestandig iht. EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK09 iht. EN 50102. Kapslingsgrad IP67 iht. EN 60529.
Underdelen er svart og dekselet er sigmalrødt med svarte festeelementer.
Tekniske data
Mål
| Lengde | 286 mm |
|---|---|
| Bredde | 202 mm |
| Høyde | 126 mm |
| Lysåpning indre mål | 271x187x110 mm |
Tekniske data
| Slagfast | ja |
|---|---|
| Halogenfri | ja |
| Glassfiberforsterket | ja |
| Antall innføringer | 10 |
| Innføring bakfra | nei |
| Gjennomsiktig deksel | nei |
| Beskyttelsesklasse | IP67 |
| Merkespenning | 750 V |
| Rekkemonterbar | ja |
| Med lokk | ja |
| kan plomberes | ja |
| Type innføring | Trinnmembran avskjærbar |
| Nominell isolasjonsspenning | 750 V |
| Eksplosjonstestet utførelse | nei |
| Type husgjennomføring | Forstempling |
| Med skjerming | nei |
| Værbestandig | ja |
| Beskyttelsesgrad IK-kode | IK09 |
| Maks. Ledertverrsnitt | 25 mm² |
| Merketverrsnitt min. | 10 mm² |
| Merketverrsnitt maks. | 25 mm² |
| Form | rektangulær |
| Utstyr | uten |
| Lokk | ikke transparent |
| Lokkmontering | med skruer |
| I samsvar med ROHS | ja |
| Monteringstype | Vegg-/takmontasje |
| Temperaturområde for bruk min. | -25 °C |
| Temperaturområde for bruk maks. | 65 °C |
| flammebestandig | iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C |
| Dimensjon | 286x202x125 |
| Materiale | polykarbonat |
| Farge | svart / rød |
| Produktserie | X-serien |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 3,6316 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 3,6316 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (4)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (4)
Utførelser
Type
Lysåpning indre mål
Antall innføringer
Beskyttelsesklasse
Farge
Art.nr.
X25 LGR
271x187x110
10
IP67
lysegrå; RAL 7035
2005024
X25 LGR-TR
271x187x110
10
IP67
grå / transparent
2005074
X25 SW
271x187x110
10
IP67
grafittsvart; RAL 9011
2005134
X25 SW-RO
271x187x110
10
IP67
svart / rød
2005164
Farge
X25 LGR
Art.nr.
2005024
Lysåpning indre mål
271x187x110
Antall innføringer
10
Beskyttelsesklasse
IP67
Farge
lysegrå; RAL 7035
X25 LGR-TR
Art.nr.
2005074
Lysåpning indre mål
271x187x110
Antall innføringer
10
Beskyttelsesklasse
IP67
Farge
grå / transparent
X25 SW
Art.nr.
2005134
Lysåpning indre mål
271x187x110
Antall innføringer
10
Beskyttelsesklasse
IP67
Farge
grafittsvart; RAL 9011
X25 SW-RO
Art.nr.
2005164
Lysåpning indre mål
271x187x110
Antall innføringer
10
Beskyttelsesklasse
IP67
Farge
svart / rød
