Koblingsboks X 10
Type X10 SW-RO
Art.nr. 2005156
EAN 4012196580613
Art.nr. / Type / E-nr.
Lysåpning indre mål
Farge
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

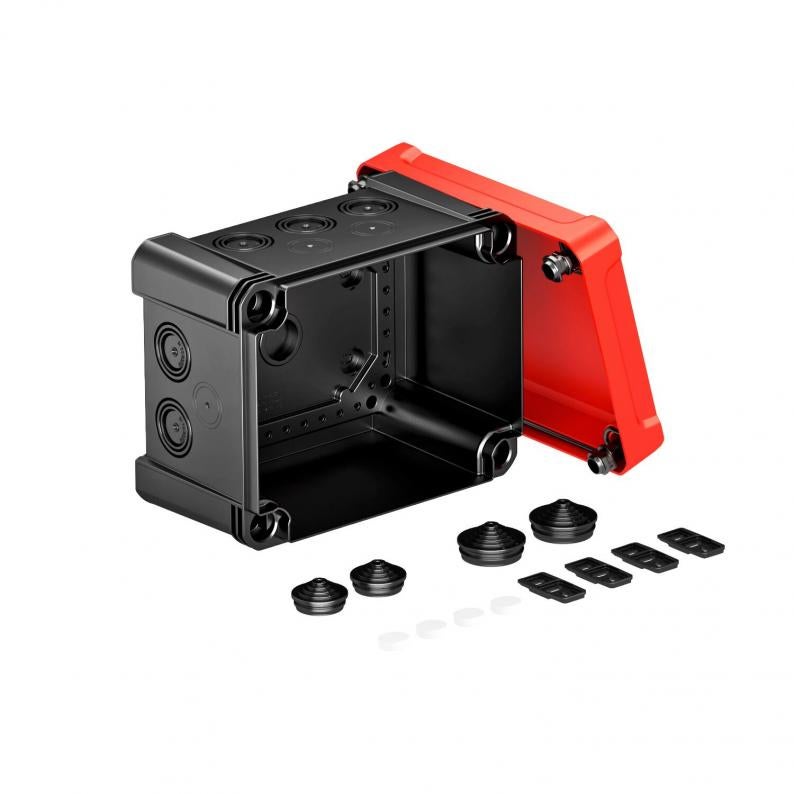

Koblingsboks for kobling av kabler og ledninger innendørs og ute. Rektangulær form med knockout-åpninger Egnet for vegg-/takmontering med mulighet for utvendig feste, innvendig feste eller montering via hjørnekuppel. Spesielt slagfast med IK09. Lokk med hurtiglås, plomberbart. Fremstilt av halogenfrie og UV-bestandige materialer.
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK09 iht. DIN EN 50102. Kapslingsgrad IP67 iht. DIN EN 60529.
Underdelen er svart og dekselet er sigmalrødt med svarte festeelementer.
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK09 iht. DIN EN 50102. Kapslingsgrad IP67 iht. DIN EN 60529.
Underdelen er svart og dekselet er sigmalrødt med svarte festeelementer.
Tekniske data

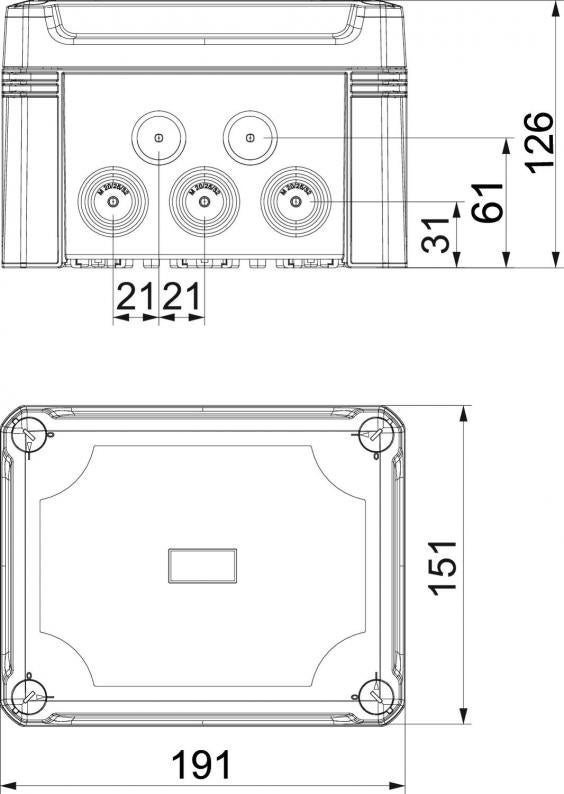

Mål
| Lengde | 191 mm |
|---|---|
| Bredde | 151 mm |
| Høyde | 126 mm |
| Lysåpning indre mål | 177x137x110 mm |
Tekniske data
| Slagfast | ja |
|---|---|
| Halogenfri | ja |
| Glassfiberforsterket | ja |
| Antall innføringer | 10 |
| Innføring bakfra | nei |
| Gjennomsiktig deksel | nei |
| Beskyttelsesklasse | IP67 |
| Merkespenning | 750 V |
| Rekkemonterbar | ja |
| Med lokk | ja |
| kan plomberes | ja |
| Type innføring | Trinnmembran avskjærbar |
| Nominell isolasjonsspenning | 750 V |
| Eksplosjonstestet utførelse | nei |
| Type husgjennomføring | Forstempling |
| Med skjerming | nei |
| Værbestandig | ja |
| Beskyttelsesgrad IK-kode | IK09 |
| Maks. Ledertverrsnitt | 10 mm² |
| Merketverrsnitt min. | 4 mm² |
| Merketverrsnitt maks. | 10 mm² |
| Form | rektangulær |
| Utstyr | uten |
| Lokk | ikke transparent |
| Lokkmontering | med skruer |
| I samsvar med ROHS | ja |
| Monteringstype | Vegg-/takmontasje |
| Temperaturområde for bruk min. | -25 °C |
| Temperaturområde for bruk maks. | 65 °C |
| flammebestandig | iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C |
| Dimensjon | 191x151x126 |
| Materiale | polykarbonat |
| Farge | svart / rød |
| Produktserie | X-serien |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 2,2543 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 2,2543 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (4)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (2)
Utførelser
Type
Lysåpning indre mål
Antall innføringer
Beskyttelsesklasse
Farge
Art.nr.
X10 LGR
177x137x110
10
IP67
lysegrå; RAL 7035
2005016
X10 LGR-TR
177x137x110
10
IP67
grå / transparent
2005066
X10 SW
177x137x110
10
IP67
grafittsvart; RAL 9011
2005126
X10 SW-RO
177x137x110
10
IP67
svart / rød
2005156
