Koblingsboks X 10
Type X10 LGR-TR
Art.nr. 2005066
EAN 4012196577507
Art.nr. / Type / E-nr.
Lysåpning indre mål
Farge
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

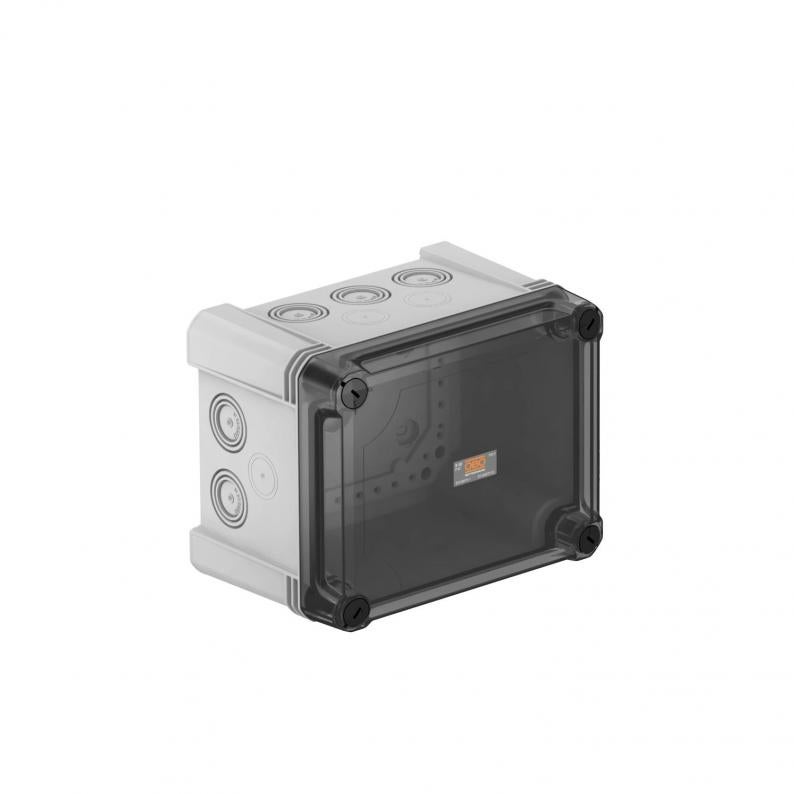

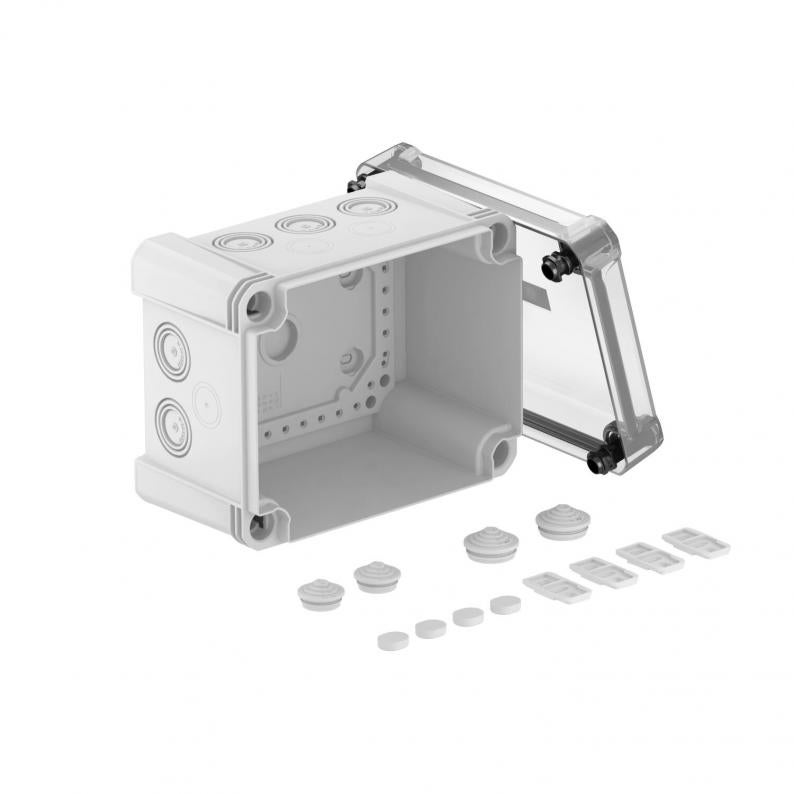

Koblingsboks for kobling av kabler og ledninger innendørs og ute. Rektangulær form med knockout-åpninger Egnet for vegg-/takmontering med mulighet for utvendig feste, innvendig feste eller montering via hjørnekuppel. Spesielt slagfast med IK09. Transparent lokk med hurtiglås, plomberbart. Fremstilt av halogenfrie og UV-bestandige materialer.
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK09 iht. DIN EN 50102. Kapslingsgrad IP67 iht. DIN EN 60529.
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK09 iht. DIN EN 50102. Kapslingsgrad IP67 iht. DIN EN 60529.
Tekniske data

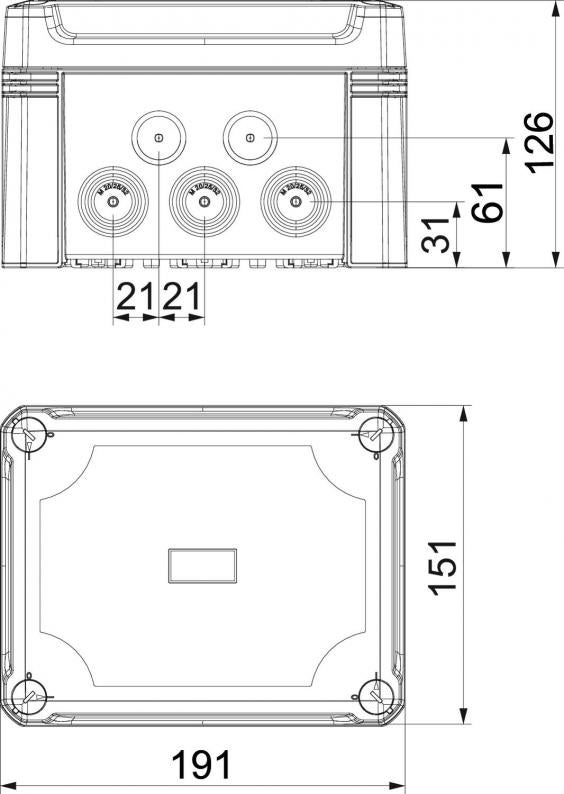

Mål
| Lengde | 191 mm |
|---|---|
| Bredde | 151 mm |
| Høyde | 126 mm |
| Lysåpning indre mål | 177x137x110 mm |
Tekniske data
| Slagfast | ja |
|---|---|
| Halogenfri | ja |
| Glassfiberforsterket | ja |
| Antall innføringer | 10 |
| Innføring bakfra | nei |

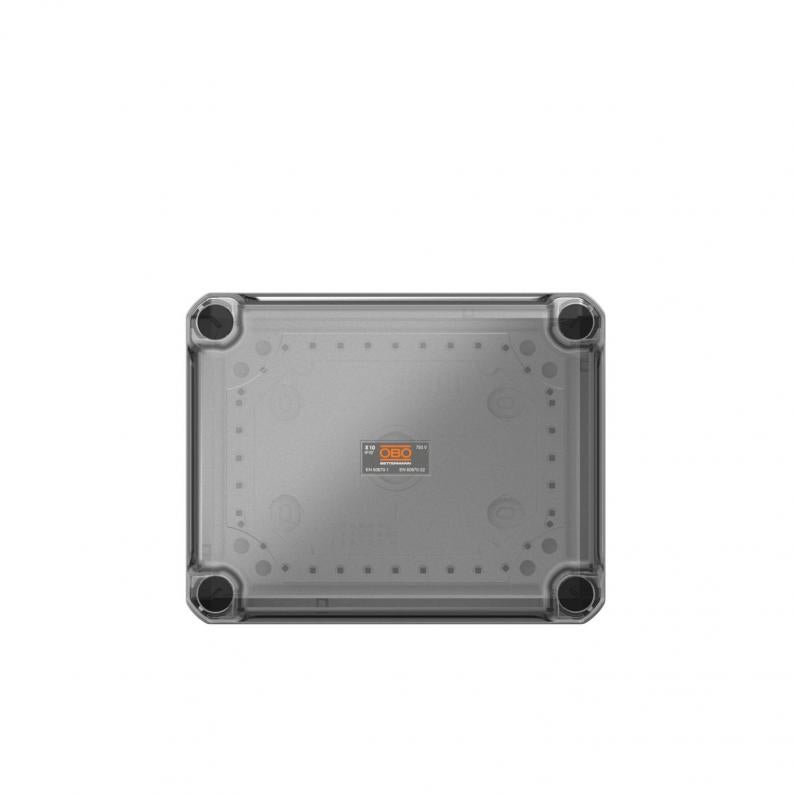

| Gjennomsiktig deksel | ja |
| Beskyttelsesklasse | IP67 |
| Merkespenning | 750 V |
| Rekkemonterbar | ja |
| Med lokk | ja |
| kan plomberes | ja |
| Type innføring | Trinnmembran avskjærbar |
| Nominell isolasjonsspenning | 750 V |
| Eksplosjonstestet utførelse | nei |
| Type husgjennomføring | Forstempling |
| Med skjerming | nei |
| Værbestandig | ja |
| Beskyttelsesgrad IK-kode | IK09 |
| Maks. Ledertverrsnitt | 10 mm² |
| Merketverrsnitt min. | 4 mm² |
| Merketverrsnitt maks. | 10 mm² |
| Form | rektangulær |
| Utstyr | uten |
| Lokk | ikke transparent |
| Lokkmontering | med skruer |
| I samsvar med ROHS | ja |
| Monteringstype | Vegg-/takmontasje |
| Temperaturområde for bruk min. | -25 °C |
| Temperaturområde for bruk maks. | 65 °C |
| flammebestandig | iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C |
| Dimensjon | 191x151x126 |
| Materiale | polykarbonat |
| Farge | grå / transparent |
| Produktserie | X-serien |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 2,2049 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 2,2049 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (4)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (4)
3D-data nedlastinger (1)
Utførelser
Type
Lysåpning indre mål
Antall innføringer
Beskyttelsesklasse
Farge
Art.nr.
X10 LGR
177x137x110
10
IP67
lysegrå; RAL 7035
2005016
X10 LGR-TR
177x137x110
10
IP67
grå / transparent
2005066
X10 SW
177x137x110
10
IP67
grafittsvart; RAL 9011
2005126
X10 SW-RO
177x137x110
10
IP67
svart / rød
2005156
Farge
X10 LGR
Art.nr.
2005016
Lysåpning indre mål
177x137x110
Antall innføringer
10
Beskyttelsesklasse
IP67
Farge
lysegrå; RAL 7035
X10 LGR-TR
Art.nr.
2005066
Lysåpning indre mål
177x137x110
Antall innføringer
10
Beskyttelsesklasse
IP67
Farge
grå / transparent
X10 SW
Art.nr.
2005126
Lysåpning indre mål
177x137x110
Antall innføringer
10
Beskyttelsesklasse
IP67
Farge
grafittsvart; RAL 9011
X10 SW-RO
Art.nr.
2005156
Lysåpning indre mål
177x137x110
Antall innføringer
10
Beskyttelsesklasse
IP67
Farge
svart / rød
