Koblingsboks X 02 med kabel nipler og stikk klemmer
Type X02 UT G LGR
Art.nr. 2005244
EAN 4012196584550
Art.nr. / Type / E-nr.
2005244 / X02 UT G LGR / 1203794
Lysåpning indre mål
85x85x57 mm
Antall innføringer
7
Beskyttelsesklasse
IP67
Farge
lysegrå; RAL 7035
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

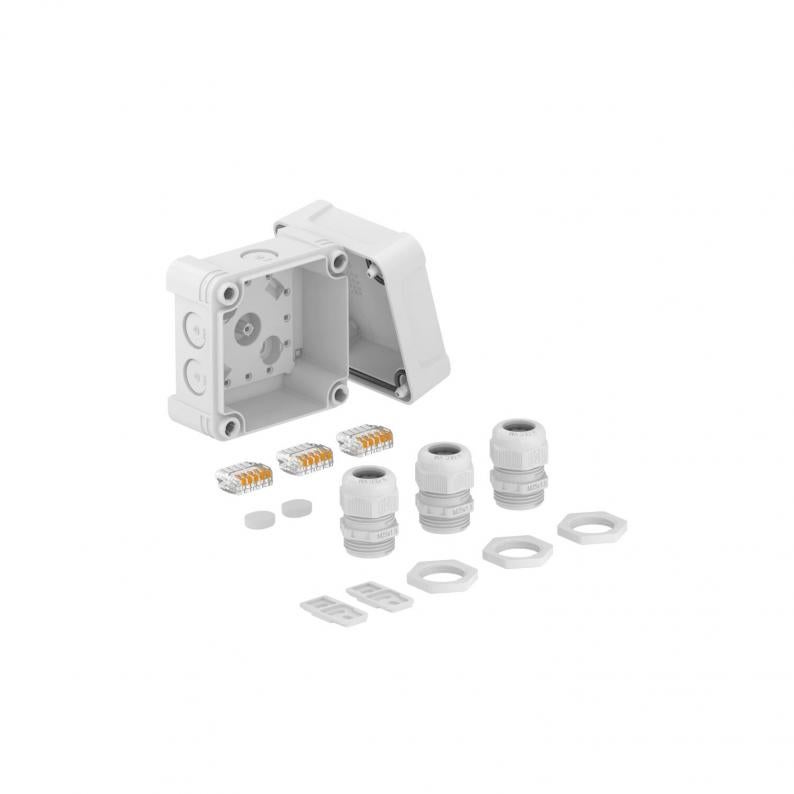

Koblingsboks med klemme for kobling av kabler og ledninger, innendørs og ute. Kvadratisk form med knockout-åpninger Egnet for vegg-/takmontering med mulighet for utvendig feste, innvendig feste eller montering via hjørnekuppel. Spesielt slagfast med IK09. Lokk med hurtiglås, plomberbart. Fremstilt av halogenfrie og UV-bestandige materialer. Inklusive 3 Universal-Innstikk klemmer (5-polet), 3 Nippler V-TEC M20 og 3 Kontramuttere
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK09 iht. DIN EN 50102. Kapslingsgrad IP67 iht. DIN EN 60529.
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK09 iht. DIN EN 50102. Kapslingsgrad IP67 iht. DIN EN 60529.
Tekniske data

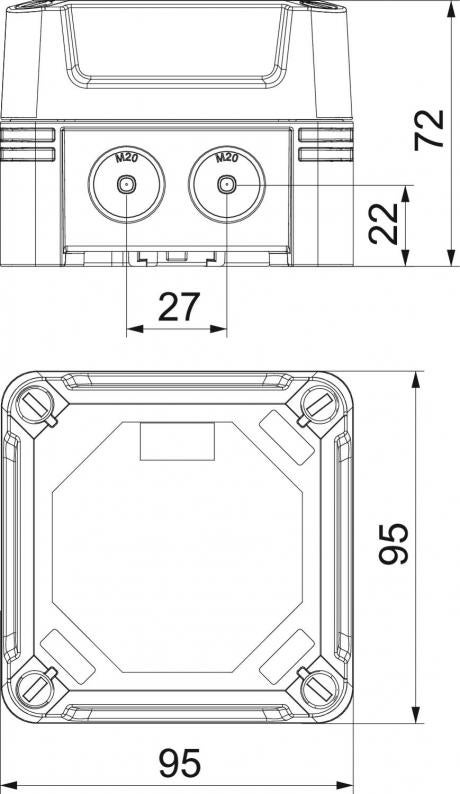

Mål
| Lengde | 95 mm |
|---|---|
| Bredde | 95 mm |
| Høyde | 72 mm |
| Lysåpning indre mål | 85x85x57 mm |
Tekniske data
| Slagfast | ja |
|---|---|
| Halogenfri | ja |
| Glassfiberforsterket | ja |
| Antall innføringer | 7 |
| Innføring bakfra | nei |
| Gjennomsiktig deksel | nei |
| Beskyttelsesklasse | IP67 |
| Merkespenning | 750 V |
| Rekkemonterbar | ja |
| Med lokk | ja |
| kan plomberes | ja |
| Type innføring | Trinnmembran avskjærbar |
| Nominell isolasjonsspenning | 750 V |
| Eksplosjonstestet utførelse | nei |
| Type husgjennomføring | Forstempling |
| Med skjerming | nei |
| Værbestandig | ja |
| Beskyttelsesgrad IK-kode | IK09 |
| Maks. Ledertverrsnitt | 2,5 mm² |
| Merketverrsnitt min. | 1 mm² |
| Merketverrsnitt maks. | 2,5 mm² |
| Form | kvadratisk |
| Utstyr | Stikklemme |
| Lokk | ikke transparent |
| Lokkmontering | med skruer |
| I samsvar med ROHS | ja |
| Monteringstype | Vegg-/takmontasje |
| Temperaturområde for bruk min. | -25 °C |
| Temperaturområde for bruk maks. | 65 °C |
| flammebestandig | iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C |
| Dimensjon | 95x95x72 |
| Materiale | polykarbonat |
| Farge | lysegrå; RAL 7035 |
| Produktserie | X-serien |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 0,9365 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,9365 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
