Koblingsboks T 100, Membrannippel, Koblingsklemme
Type T 100 KL
Art.nr. 2007436
EAN 4012195441212
Art.nr. / Type / E-nr.
2007436 / T 100 KL / 1201898
Lysåpning indre mål
136x102x57 mm
Antall innføringer
10
Beskyttelsesklasse
IP66
Farge
lysegrå; RAL 7035
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

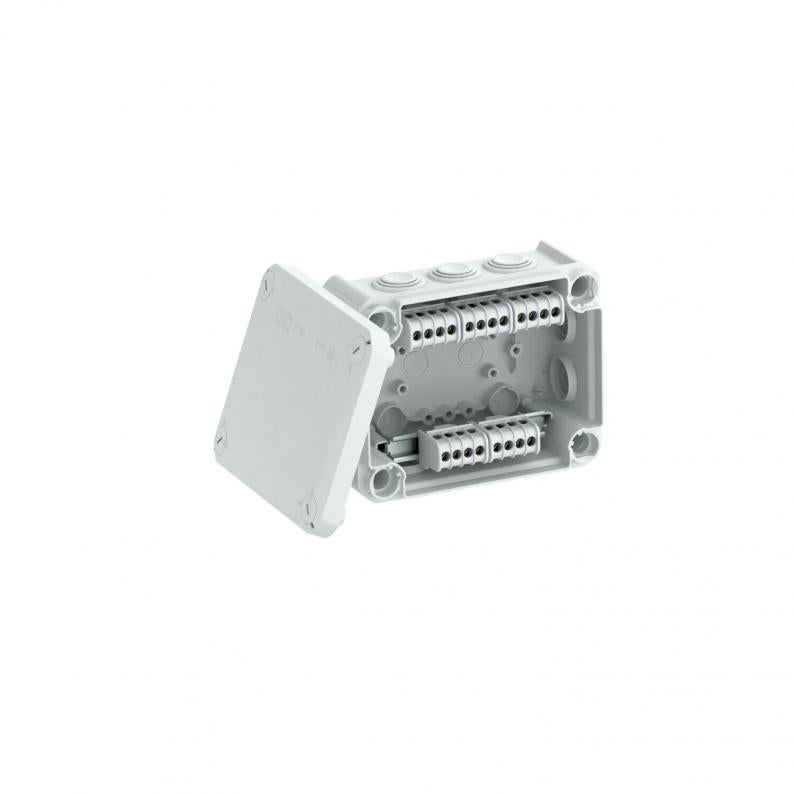

Koblingsboks med koblingsstykke for kobling av kabler og ledninger, innendørs og i beskyttede uteområder. Rektangulær form med innstikktetninger på sidene og knockout-åpninger i bunnen. Egnet for vegg-/takmontering og montering på monteringsplater. Med mulighet for innvendig feste og montering via hjørnekuppel. Lokk med hurtiglås, plomberbart. Fremstilt av halogenfrie og UV-bestandige materialer.
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK07 iht. DIN EN 50102.
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK07 iht. DIN EN 50102.
Tekniske data

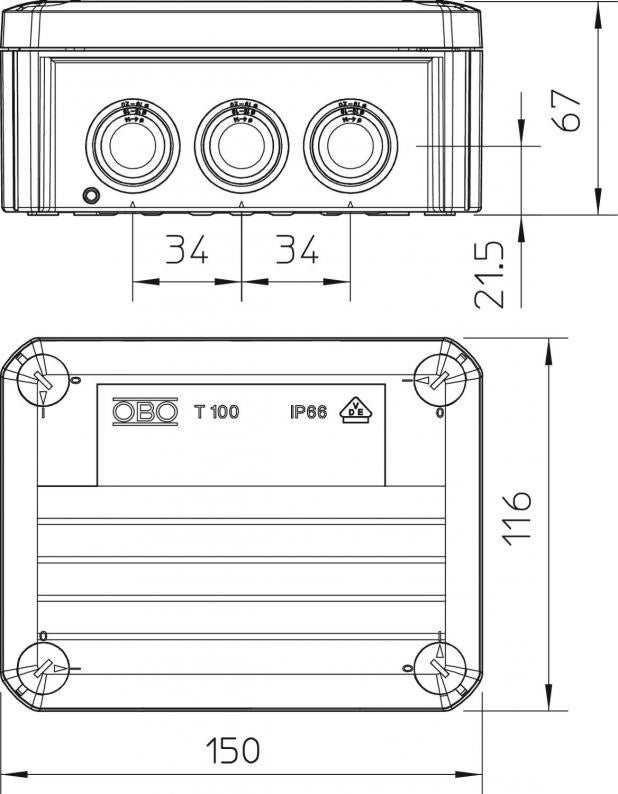

Mål
| Lengde | 150 mm |
|---|---|
| Bredde | 116 mm |
| Høyde | 67 mm |
| Lysåpning indre mål | 136x102x57 mm |
Tekniske data
| Type innføring | Innstikktetning |
|---|---|
| Halogenfri | ja |
| Glassfiberforsterket | nei |
| Antall innføringer | 10 |
| Antall klemmer | 5 |
| Innføring bakfra | ja |
| Gjennomsiktig deksel | nei |
| Beskyttelsesklasse | IP66 |
| Merkespenning | 500 V |
| Rekkemonterbar | ja |
| Med lokk | ja |
| kan plomberes | ja |
| Type innføring | Kabel |
| For Ex-sone | uten |
| Nominell isolasjonsspenning | 500 V |
| Opprettholdelse av funksjon | uten |
| Eksplosjonstestet utførelse | nei |
| Type husgjennomføring | Trinnmembran avskjærbar |
| Med skjerming | nei |
| Værbestandig | nei |
| Beskyttelsesgrad IK-kode | IK07 |
| for Ex-sone gass | uten |
| for Ex-sone støv | uten |
| Merketverrsnitt min. | 10 mm² |
| Form | rektangulær |
| Utstyr | Klemme |
| Lokk | ikke transparent |
| Lokkmontering | med skruer |
| I samsvar med ROHS | ja |
| Monteringstype | Vegg-/takmontasje |
| Temperaturområde for bruk min. | -25 °C |
| Temperaturområde for bruk maks. | 65 °C |
| flammebestandig | iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C |
| Dimensjon | 150x116x67 |
| Materiale | polypropylen |
| Farge | lysegrå; RAL 7035 |
| Produktserie | T-Serien |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 1,2789 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,2789 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
