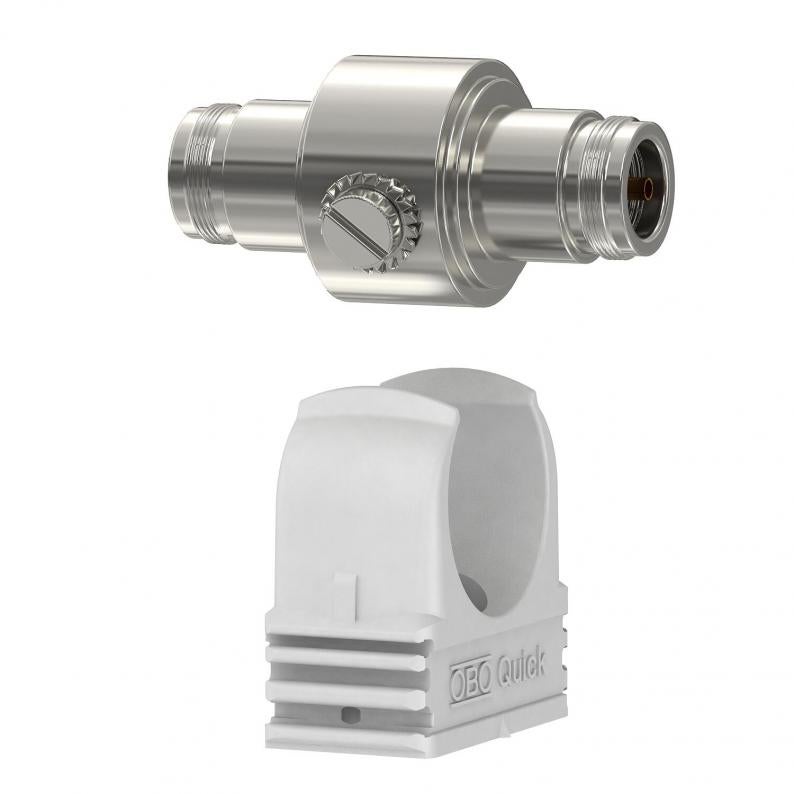

Koaksial beskyttelsesenhet for N-tilkobling: hunn/hunn
Type DS-N W/W
Art.nr. 5093988
EAN 4012195962243
Art.nr. / Type
5093988 / DS-N W/W
Antall poler
1
Pluggsystem
N
Høyeste kontinuerlige spenning AC
130 V
Høyeste varige spenning DC
185 V
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Koaksiale datakabelvern
• Høy pulsstrømbelastbarhet 2 x 2,5 kA (10/350)
• Enkel montering (adapterplugg), m = støpsel / W = kontakt
• Optimale overføringsegenskaper
• 5 års garanti
• Med N-Connector
• Inkludert OBO Quick-klammer M25 for enkel installasjon
• Høy pulsstrømbelastbarhet 2 x 2,5 kA (10/350)
• Enkel montering (adapterplugg), m = støpsel / W = kontakt
• Optimale overføringsegenskaper
• 5 års garanti
• Med N-Connector
• Inkludert OBO Quick-klammer M25 for enkel installasjon
Tekniske data
Tekniske data
| Antall poler | 1 |
|---|---|
| Tilbakestrømmingsdemping | ≥14 dB |
| Bølgemostand | 50 Ω |
| Fjernmeldekontakt | nei |
| Signalisering på enheten | ingen |
| Pluggsystem | N |
| Beskyttelsesnivå fase - fase | <800 V |
| Beskyttelsesnivå fase - jord | <800 V |
| Beskyttelsesklasse | IP40 |
| Teststandard | IEC 61643-21 |
| Kapasitet (fase-fase) | <10 pF |
| Kapasitet (fase-jord) | <20 pF |
| Eksplosjonstestet utførelse | nei |
| Isolasjonsmotstand | >1 GΩ |
| Skjerm tilkobling | ja |
| Skjerming | direkte |
| Støtstrømfasthet fase - fase | C2: 10 kV / 5 kA (8/20µs) |
| Støtstrømfasthet fase - jord | C2: 10 kV / 5 kA (8/20µs) |
| Samlet avledningsstrøm (10/350) | 5 kA |
| Samlet avledningsstrøm (8/20) | 10 kA |
| Nominell strøm DC | 10 A |
| Nominell strøm AC | 7 A |
| Avlederovervåking | nei |
| Høyeste kontinuerlige spenning AC | 130 V |
| Høyeste varige spenning DC | 185 V |
| Grensefrekvens | 3000 MHz |
| SPD iht. IEC 61643-21 | Klasse I+II / D1+C2 |
| Kategorie | Type 1+2 / D1+C2 |
| Beskyttelsesnivå | <800 V |
| I samsvar med ROHS | ja |
| LPZ | 0→2 |
| Impulsstrøm | 2,5 kA |
| Innskuddsdemping (insertion loss) | ≤0,62 dB |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 130V |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,0435 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,0435 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
