Kabelstige SLCS 110, 3 m C30 FT
Type SLCS 1140 3 FT
Art.nr. 6207306
EAN 4012196431878
Art.nr. / Type
6207306 / SLCS 1140 3 FT
Lengde
3000 mm
Bredde
400 mm
Opprettholdelse av funksjon
nei
Bjelketykkelse
2 mm
kl. VKE: 3 m
3m
m
Beskrivelse

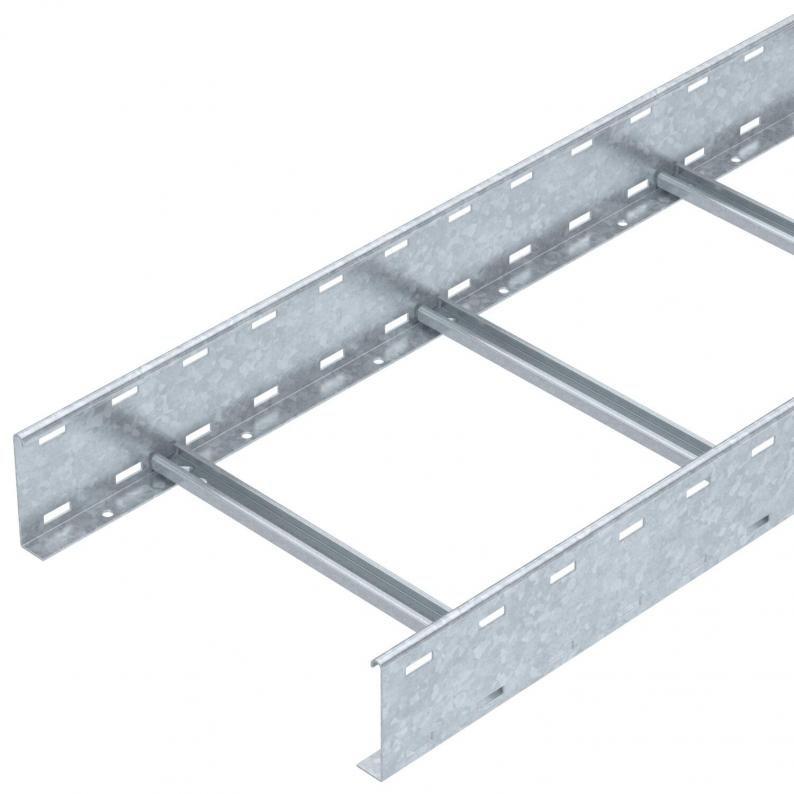

Kabelstige med sidehøyde 110 mm med sveisede C30-profilsprosser som åpner oppover. Sidebjelke som er rullet inn oppe for forsterking og kantbeskyttelse. Montering på utliggeren med klemstykker type LKS 40. Slissene i sprossen måler 16,5 mm, den passende bøyleklammeren er type 2056.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Tekniske data
Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 400 mm |
| Høyde | 110 mm |
| Mål B | 400 mm |
| Spormål sprosse | 17,00 |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 360 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 36000 mm² |
| Sprosseavstand | 300 mm |
| Utførelse av sprossene | Profil uperforert |
| Utførelse til sidebjelken | flat profil |
| Feste til sprossen | sveiset |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 2 mm |
| Dimensjon | 110x400x3000 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Produktserie | SLCS-serie |
Belastninger
| Støtteavstand 2,0m | 4 kN/m |
|---|---|
| Støtteavstand 2,5m | 3 kN/m |
| Støtteavstand 3,0m | 2,3 kN/m |
| Støtteavstand 3,5m | 1,6 kN/m |
| Støtteavstand 4,0m | 1 kN/m |
| Støtteavstand 4,5m | 0,83 kN/m |
| Støtteavstand 5,0m | 0,7 kN/m |
| Støtteavstand 6,0m | 0,25 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 12,7155 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 12,7155 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
