Kabelstige med Z-sprosse, standard A4
Type SLZ 200 A4
Art.nr. 7098224
EAN 4012195708421
Art.nr. / Type
7098224 / SLZ 200 A4
Lengde
3000 mm
Bredde
200 mm
Opprettholdelse av funksjon
nei
Bjelketykkelse
5 mm
Denne artikkelen er en utgått artikkel!
kl. VKE: 3 m
3m
m
Beskrivelse

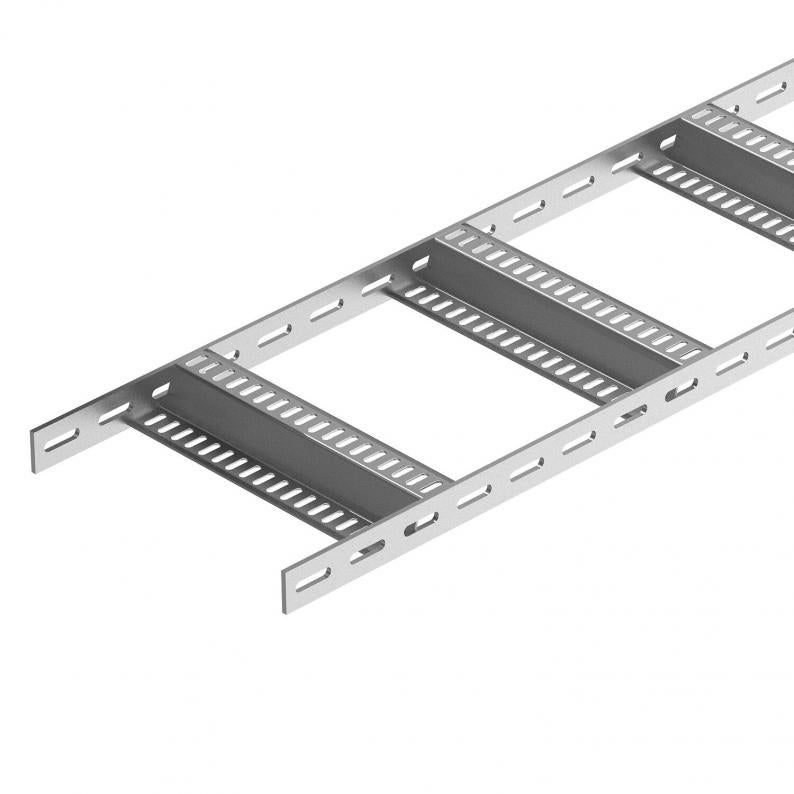

Kabelstige til bruk i skip, med perforert sidebjelke i sidehøyden 40 mm, med sveisede perforerte Z-sprosser. Belastning testet iht. IEC i kombinasjon med skjøtestykke type SLV.
Kabelstigen for skipsbygging leveres på forespørsel også i blank stål.
Tekniske data

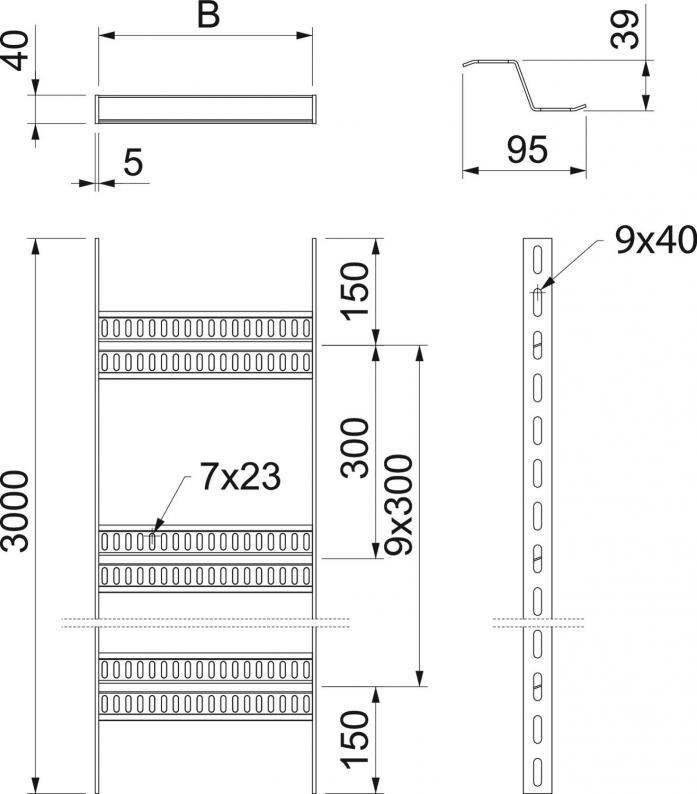

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 200 mm |
| Høyde | 40 mm |
| Mål B | 210 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Forsterket utførelse | nei |
| Rustfritt stål, etset | ja |
| Sprosseavstand | 300 mm |
| Utførelse av sprossene | Profil perforert |
| Utførelse til sidebjelken | flat profil |
| Feste til sprossen | sveiset |
| Mål | 40x200 |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 5 mm |
| Dimensjon | 40x210x3000 |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4571 |
| Farge | spesialstål |
| Produktserie | SLZ-serie |
Belastninger
| Støtteavstand 1,5m | 2,8 kN/m |
|---|---|
| Støtteavstand 2,0m | 1,5 kN/m |
| Støtteavstand 2,5m | 0,8 kN/m |
| Støtteavstand 3,0m | 0,5 kN/m |

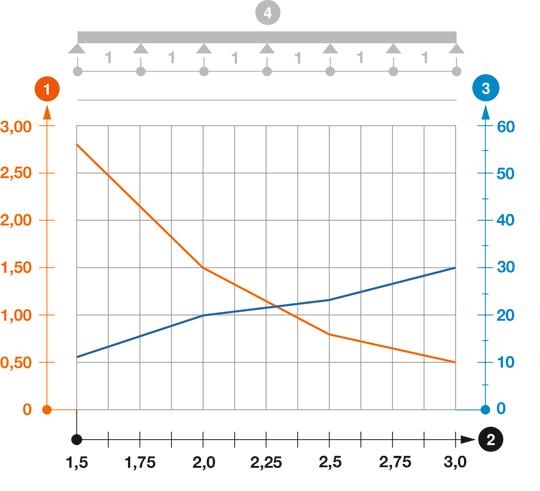

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Belastningsskjema ved testing
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 22,5988 kg CO₂e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 22,5988 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
