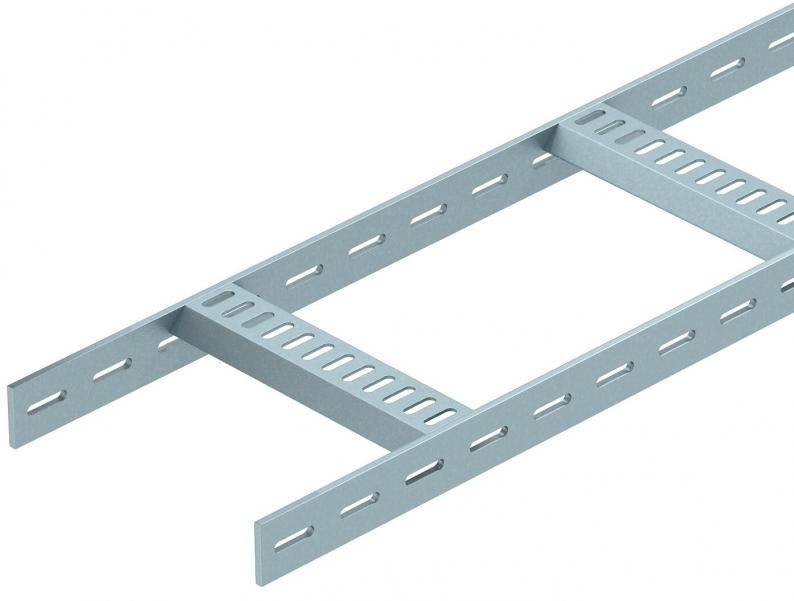

Kabelstige med trapesformet sprosse, standard FT
Type SL 62 200 FT
Art.nr. 7097425
EAN 4012196980369
Art.nr. / Type
Lengde
Bredde
Bjelketykkelse
kl. VKE: 3 m
3m
m
Beskrivelse
Kabelstige til bruk i skip, med hullet sidebjelke i sidehøyde 40 mm med sveisede trapessprosser som er åpne nedover. Belastning testet iht. IEC i kombinasjon med skjøtestykke type SLV.
Kabelstigen for skipsbygging, inkl. tilbehør, leveres på forespørsel også i rustfritt stål. Pulverlakkering iht. RAL-farger er mulig.
Tekniske data

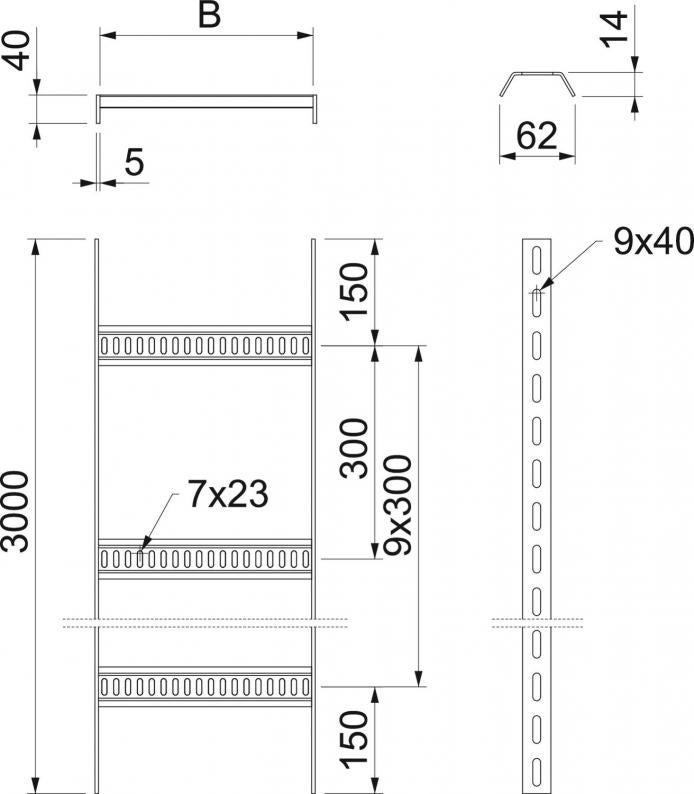

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 200 mm |
| Høyde | 40 mm |
| Mål B | 210 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Forsterket utførelse | nei |
| Rustfritt stål, etset | nei |
| Sprosseavstand | 300 mm |
| Utførelse av sprossene | Profil perforert |
| Utførelse til sidebjelken | flat profil |
| Feste til sprossen | sveiset |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 5 mm |
| Dimensjon | 40x210x3000 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Produktserie | SL-serie |
Belastninger
| Støtteavstand 1,5m | 3 kN/m |
|---|---|
| Støtteavstand 2,0m | 2 kN/m |
| Støtteavstand 2,5m | 1 kN/m |
| Støtteavstand 3,0m | 0,6 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Belastningsskjema ved testing
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 8,0351 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 8,0351 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (4)
Veiledninger og hjelp (1)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Bjelketykkelse
Art.nr.
SL 62 150 FT
3000
150
nei
5
7097417
SL 62 200 FT
3000
200
nei
5
7097425
SL 62 300 FT
3000
300
nei
5
7097433
SL 62 600 FT
3000
600
nei
5
7097476
Bredde
SL 62 150 FT
Art.nr.
7097417
Lengde
3000
Bredde
150
Opprettholdelse av funksjon
nei
Bjelketykkelse
5
SL 62 200 FT
Art.nr.
7097425
Lengde
3000
Bredde
200
Opprettholdelse av funksjon
nei
Bjelketykkelse
5
SL 62 300 FT
Art.nr.
7097433
Lengde
3000
Bredde
300
Opprettholdelse av funksjon
nei
Bjelketykkelse
5
SL 62 600 FT
Art.nr.
7097476
Lengde
3000
Bredde
600
Opprettholdelse av funksjon
nei
Bjelketykkelse
5
