Kabelstige LG 60, 6 m VS A4
Type LG 650 VS6 A4
Art.nr. 6101223
EAN 4012195022121
Art.nr. / Type
Lengde
Bredde
Bjelketykkelse
kl. VKE: 6 m
6m
m
Beskrivelse

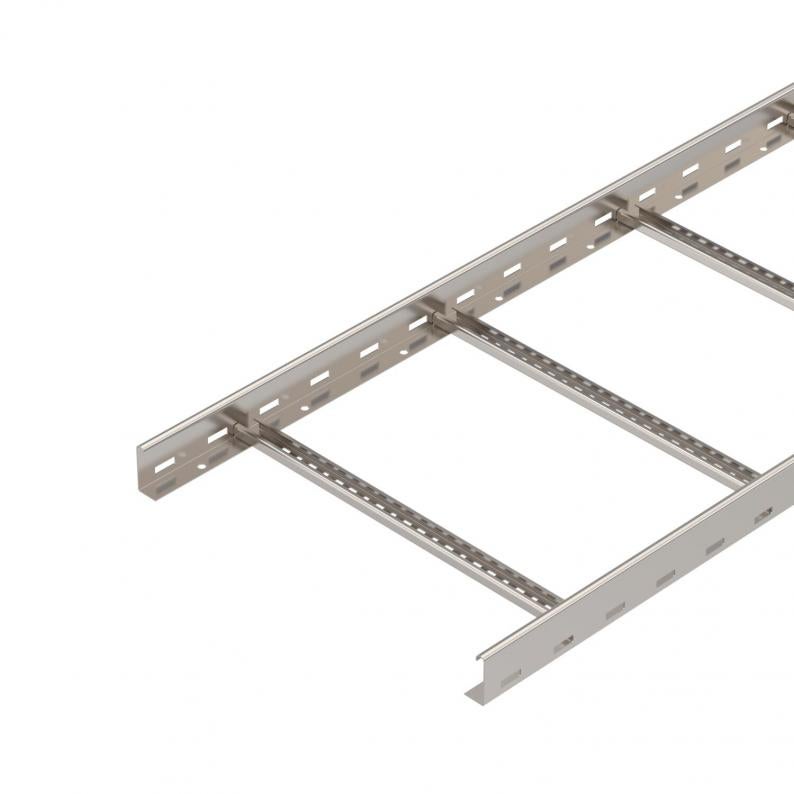

Kabelstige med hullet sidebjelke, med sidehøyde 60 mm og naglede C-profilsprosser som er åpne oppover (utførelse VS).
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Kabelstigen leveres i sammenfelt utførelse.
Den passende bøyleklemmen av typen BS-H... finner du under Vertikale stigesystemer.
Tekniske data

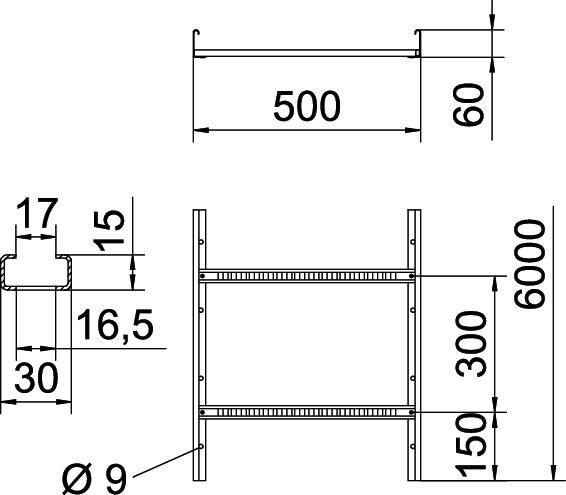

Mål
| Lengde | 6000 mm |
|---|---|
| Bredde | 500 mm |
| Høyde | 60 mm |
| Mål B | 500 mm |
| Spormål sprosse | 16,50 |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 248 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 24800 mm² |
| Sprosseavstand | 300 mm |
| Utførelse av sprossene | Profil perforert |
| Utførelse til sidebjelken | flat profil |
| Feste til sprossen | blindnaglet |
| Mål | 60x500x6000 |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 1,5 mm |
| Dimensjon | 60x500x6000 |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4571 |
| Farge | spesialstål |
| Produktserie | LG-serie |
Belastninger
| Støtteavstand 1,5m | 3,1 kN/m |
|---|---|
| Støtteavstand 2,0m | 2,25 kN/m |
| Støtteavstand 2,5m | 1,5 kN/m |
| Støtteavstand 3,0m | 1,1 kN/m |
| Støtteavstand 3,5m | 0,75 kN/m |
| Støtteavstand 4,0m | 0,45 kN/m |
| Støtteavstand 4,5m | 0,3 kN/m |
| Støtteavstand 5,0m | 0,15 kN/m |

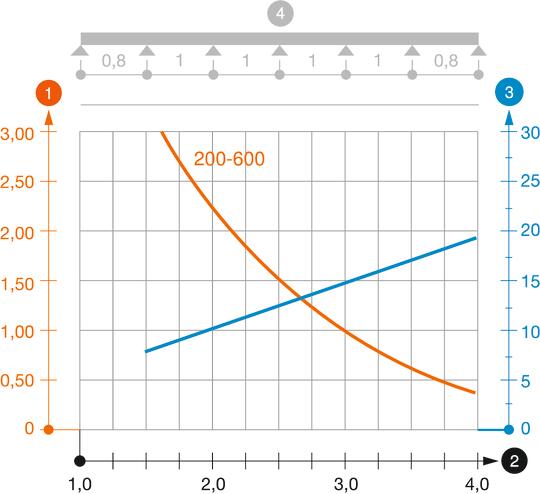

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 17,2807 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 17,2807 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (4)
Erklæringer (5)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Bjelketykkelse
Overflate
Materiale
Art.nr.
LG 620 VS6 A4
6000
200
nei
1,5
Blank, etterbehandlet
spesialstål, rustfritt 1.4571
6101200
LG 630 VS6 A4
6000
300
nei
1,5
Blank, etterbehandlet
spesialstål, rustfritt 1.4571
6101208
LG 640 VS6 A4
6000
400
nei
1,5
Blank, etterbehandlet
spesialstål, rustfritt 1.4571
6101216
LG 650 VS6 A4
6000
500
nei
1,5
Blank, etterbehandlet
spesialstål, rustfritt 1.4571
6101223
LG 660 VS6 A4
6000
600
nei
1,5
Blank, etterbehandlet
spesialstål, rustfritt 1.4571
6101232
Bredde
LG 620 VS6 A4
Art.nr.
6101200
Lengde
6000
Bredde
200
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
Overflate
Blank, etterbehandlet
Materiale
spesialstål, rustfritt 1.4571
LG 630 VS6 A4
Art.nr.
6101208
Lengde
6000
Bredde
300
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
Overflate
Blank, etterbehandlet
Materiale
spesialstål, rustfritt 1.4571
LG 640 VS6 A4
Art.nr.
6101216
Lengde
6000
Bredde
400
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
Overflate
Blank, etterbehandlet
Materiale
spesialstål, rustfritt 1.4571
LG 650 VS6 A4
Art.nr.
6101223
Lengde
6000
Bredde
500
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
Overflate
Blank, etterbehandlet
Materiale
spesialstål, rustfritt 1.4571
LG 660 VS6 A4
Art.nr.
6101232
Lengde
6000
Bredde
600
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
Overflate
Blank, etterbehandlet
Materiale
spesialstål, rustfritt 1.4571
