Kabelstige LG 60, 6 m VS A2
Type LG 630 VS6 A2
Art.nr. 6208703
EAN 4012195064428
Art.nr. / Type
Lengde
Bredde
Bjelketykkelse
kl. VKE: 6 m
6m
m
Beskrivelse

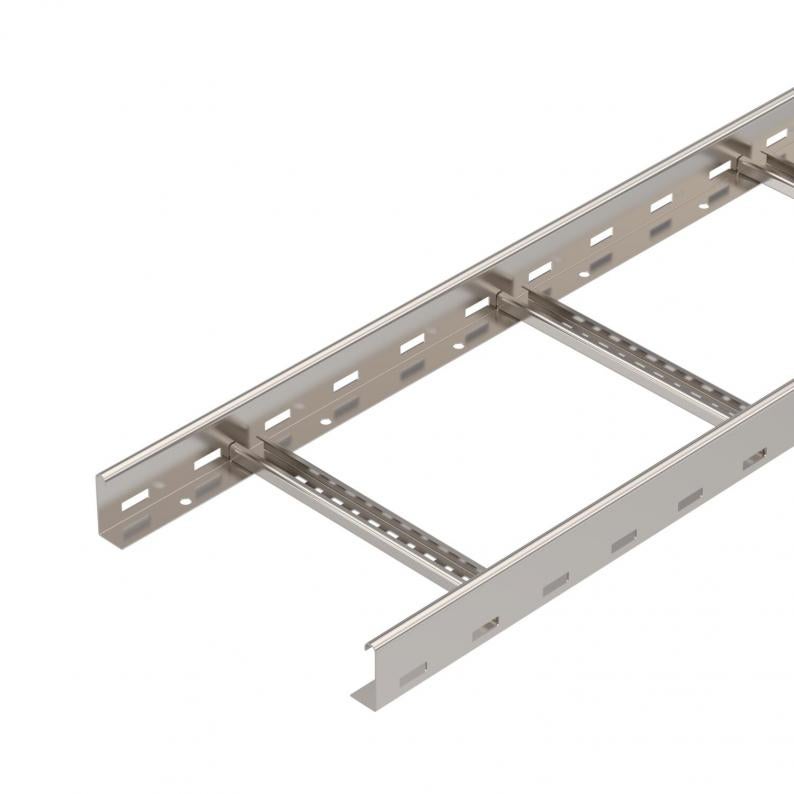

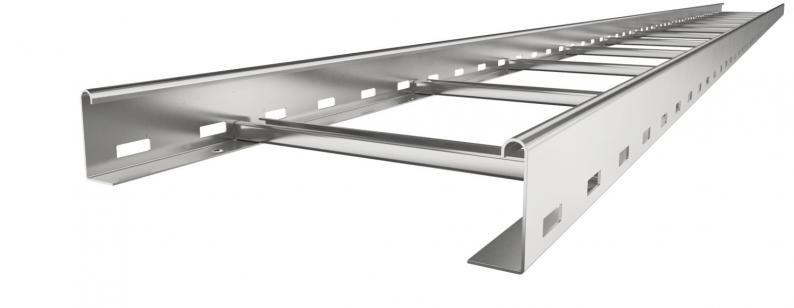

Kabelstige med hullet sidebjelke, med sidehøyde 60 mm og naglede C-profilsprosser som er åpne oppover (utførelse VS).
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Kabelstigen leveres i sammenfelt utførelse.
Passende bøyleklamme 2056 H-fot, type BS-H….
Tekniske data
Mål
| Lengde | 6000 mm |
|---|---|
| Bredde | 300 mm |
| Høyde | 60 mm |
| Mål B | 300 mm |
| Spormål sprosse | 16,50 |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 148 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 14800 mm² |
| Sprosseavstand | 300 mm |
| Utførelse av sprossene | Profil perforert |
| Utførelse til sidebjelken | flat profil |
| Feste til sprossen | blindnaglet |
| Mål | 60x300x6000 |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 1,5 mm |
| Dimensjon | 60x300x6000 |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4301 |
| Farge | spesialstål |
| Produktserie | LG-serie |
Belastninger
| Støtteavstand 1,5m | 3,1 kN/m |
|---|---|
| Støtteavstand 2,0m | 2,25 kN/m |
| Støtteavstand 2,5m | 1,5 kN/m |
| Støtteavstand 3,0m | 1,1 kN/m |
| Støtteavstand 3,5m | 0,75 kN/m |
| Støtteavstand 4,0m | 0,45 kN/m |
| Støtteavstand 4,5m | 0,3 kN/m |
| Støtteavstand 5,0m | 0,15 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 14,8096 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 14,8096 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
