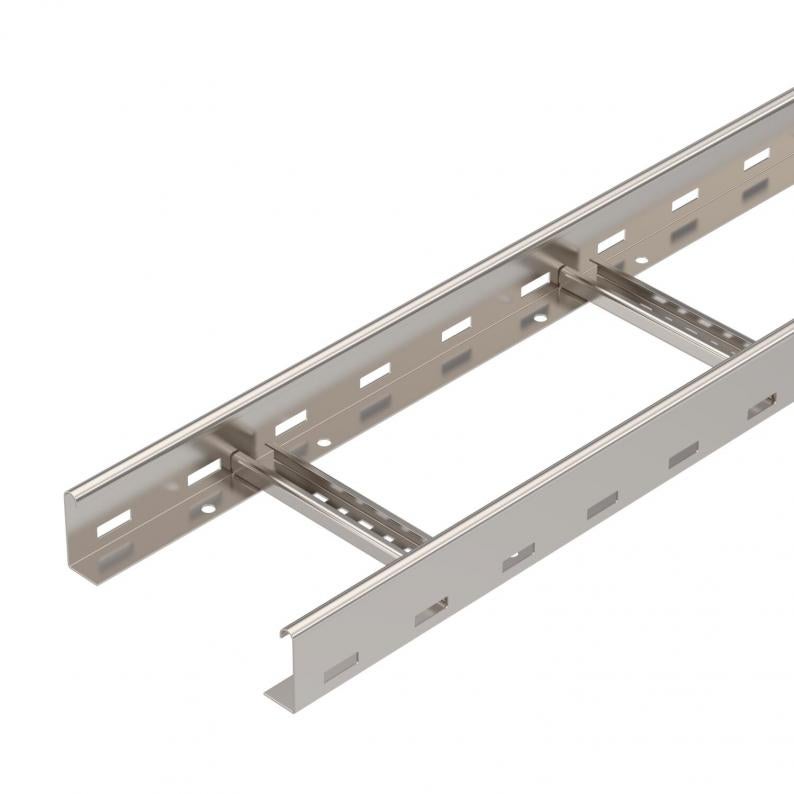

Kabelstige LG 60, 6 m VS A2
Type LG 620 VS6 A2
Art.nr. 6208700
EAN 4012195064411
Art.nr. / Type
Lengde
Bredde
Bjelketykkelse
kl. VKE: 6 m
6m
m
Beskrivelse
Kabelstige med hullet sidebjelke, med sidehøyde 60 mm og naglede C-profilsprosser som er åpne oppover (utførelse VS).
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Kabelstigen leveres i sammenfelt utførelse.
Passende bøyleklamme 2056 H-fot, type BS-H….
Tekniske data
Mål
| Lengde | 6000 mm |
|---|---|
| Bredde | 200 mm |
| Høyde | 60 mm |
| Mål B | 200 mm |
| Spormål sprosse | 16,50 |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 98 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 9800 mm² |
| Sprosseavstand | 300 mm |
| Utførelse av sprossene | Profil perforert |
| Utførelse til sidebjelken | flat profil |
| Feste til sprossen | blindnaglet |
| Mål | 60x200x6000 |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 1,5 mm |
| Dimensjon | 60x200x6000 |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4301 |
| Farge | spesialstål |
| Produktserie | LG-serie |
Belastninger
| Støtteavstand 1,5m | 3,1 kN/m |
|---|---|
| Støtteavstand 2,0m | 2,25 kN/m |
| Støtteavstand 2,5m | 1,5 kN/m |
| Støtteavstand 3,0m | 1,1 kN/m |
| Støtteavstand 3,5m | 0,75 kN/m |
| Støtteavstand 4,0m | 0,45 kN/m |
| Støtteavstand 4,5m | 0,3 kN/m |
| Støtteavstand 5,0m | 0,15 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 13,5917 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 13,5917 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Monterings tilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (4)
Erklæringer (5)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Bjelketykkelse
Overflate
Materiale
Art.nr.
LG 620 VS6 A2
6000
200
nei
1,5
Blank, etterbehandlet
spesialstål, rustfritt 1.4301
6208700
LG 630 VS6 A2
6000
300
nei
1,5
Blank, etterbehandlet
spesialstål, rustfritt 1.4301
6208703
Bredde
LG 620 VS6 A2
Art.nr.
6208700
Lengde
6000
Bredde
200
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
Overflate
Blank, etterbehandlet
Materiale
spesialstål, rustfritt 1.4301
LG 630 VS6 A2
Art.nr.
6208703
Lengde
6000
Bredde
300
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
Overflate
Blank, etterbehandlet
Materiale
spesialstål, rustfritt 1.4301
