Kabelstige LG 60, 3 m VS FT
Type LG 640 VS 3 FT
Art.nr. 6208570
EAN 4012195434207
Art.nr. / Type
6208570 / LG 640 VS 3 FT
Lengde
3000 mm
Bredde
400 mm
Opprettholdelse av funksjon
ja
Bjelketykkelse
1,5 mm
Overflate
Varmgalvanisert (dypp)
Materiale
stål
kl. VKE: 3 m
3m
m
Beskrivelse

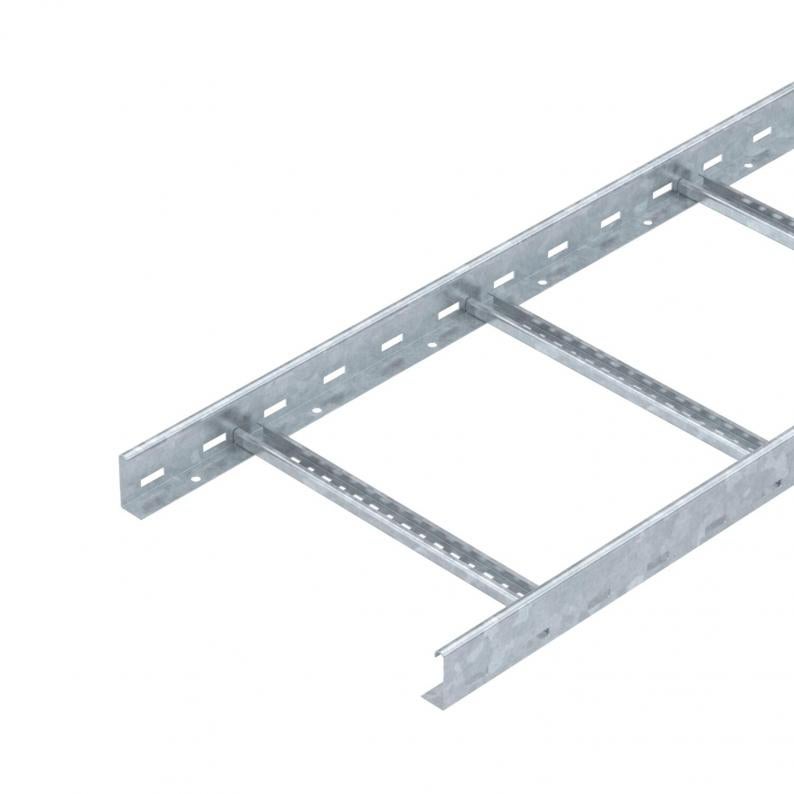

Kabelstige med hullet sidebjelke, med sidehøyde 60 mm og naglede C-profilsprosser som er åpne oppover (utførelse VS).
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Andre bredder kan leveres på forespørsel.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Andre bredder kan leveres på forespørsel.
Kabelstigen leveres i sammenfelt utførelse.
Kabler kan monteres med matchende klemme type 2056.
Kabelstiger i bredder fra 200 til 400 mm er også tillatt for vertikal installasjon som vertikale stiger, i systemer med elektrisk funksjonsopprettholdese i henhold til DIN 4102 del 12. Kabelen kan monteres med bøyleklammer av typen 2056 M godkjent for opprettholdelse av funksjon.
Tekniske data
Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 400 mm |
| Høyde | 60 mm |
| Mål B | 400 mm |
| Spormål sprosse | 16,50 |
Tekniske data
| Opprettholdelse av funksjon | ja |
|---|---|
| Sidehull | ja |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 198 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 19800 mm² |
| Sprosseavstand | 300 mm |
| Utførelse av sprossene | Profil perforert |
| Utførelse til sidebjelken | flat profil |
| Feste til sprossen | blindnaglet |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 1,5 mm |
| Dimensjon | 60x400x3000 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Brannsikring | Funksjonsinnhold normert bærekonstruksjon |
| Produktserie | LG-serie |
Belastninger
| Støtteavstand 1,5m | 3,1 kN/m |
|---|---|
| Støtteavstand 2,0m | 2,25 kN/m |
| Støtteavstand 2,5m | 1,5 kN/m |
| Støtteavstand 3,0m | 1,1 kN/m |
| Støtteavstand 3,5m | 0,75 kN/m |
| Støtteavstand 4,0m | 0,45 kN/m |
| Støtteavstand 4,5m | 0,3 kN/m |
| Støtteavstand 5,0m | 0,15 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 7,4073 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 7,4073 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
