Kabelstige LG 110, 3 m VS FT
Type LG 113 VS 3 FT
Art.nr. 6216426
EAN 4012195065227
Art.nr. / Type
Lengde
Bredde
Bjelketykkelse
kl. VKE: 3 m
3m
m
Beskrivelse

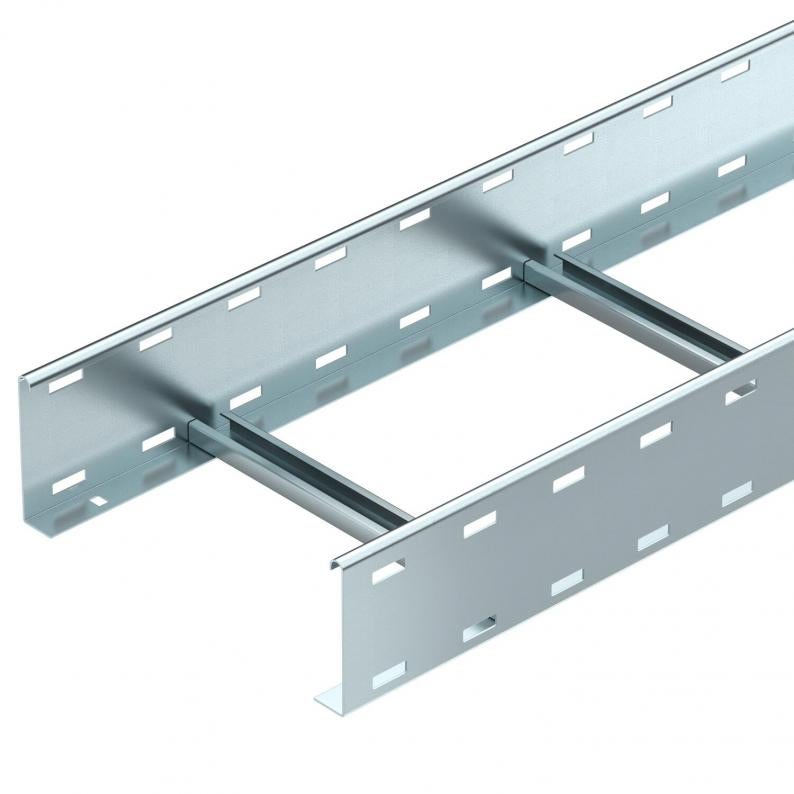

Kabelstige med hullet sidebjelke og sidehøyde 110 mm med naglede C-profilsprosser som er åpne oppover.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Kabelstigen leveres i sammenfelt utførelse.
Den passende bøyleklemmen av typen 2056 finner du under Vertikale stigesystemer.
Tekniske data
Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 300 mm |
| Høyde | 110 mm |
| Mål B | 300 mm |
| Spormål sprosse | 16,50 |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 283 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 28300 mm² |
| Sprosseavstand | 300 mm |
| Utførelse av sprossene | Profil perforert |
| Utførelse til sidebjelken | flat profil |
| Feste til sprossen | blindnaglet |
| Mål | 110x300x3000 |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 1,5 mm |
| Dimensjon | 110x300x3000 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Produktserie | LG-serie |
Belastninger
| Støtteavstand 2,0m | 3,1 kN/m |
|---|---|
| Støtteavstand 2,5m | 2 kN/m |
| Støtteavstand 3,0m | 1,4 kN/m |
| Støtteavstand 3,5m | 0,9 kN/m |
| Støtteavstand 4,0m | 0,65 kN/m |
| Støtteavstand 4,5m | 0,55 kN/m |
| Støtteavstand 5,0m | 0,5 kN/m |
| Støtteavstand 6,0m | 0,15 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 9,2764 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 9,2764 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (5)
Veiledninger og hjelp (2)
Produktbilder (3)
3D-data nedlastinger (2)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Bjelketykkelse
Overflate
Materiale
Art.nr.
LG 113 VS 3 FT
3000
300
nei
1,5
Varmgalvanisert (dypp)
stål
6216426
LG 115 VS 3 FT
3000
500
nei
1,5
Varmgalvanisert (dypp)
stål
6216432
Bredde
LG 113 VS 3 FT
Art.nr.
6216426
Lengde
3000
Bredde
300
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
Overflate
Varmgalvanisert (dypp)
Materiale
stål
LG 115 VS 3 FT
Art.nr.
6216432
Lengde
3000
Bredde
500
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
Overflate
Varmgalvanisert (dypp)
Materiale
stål
