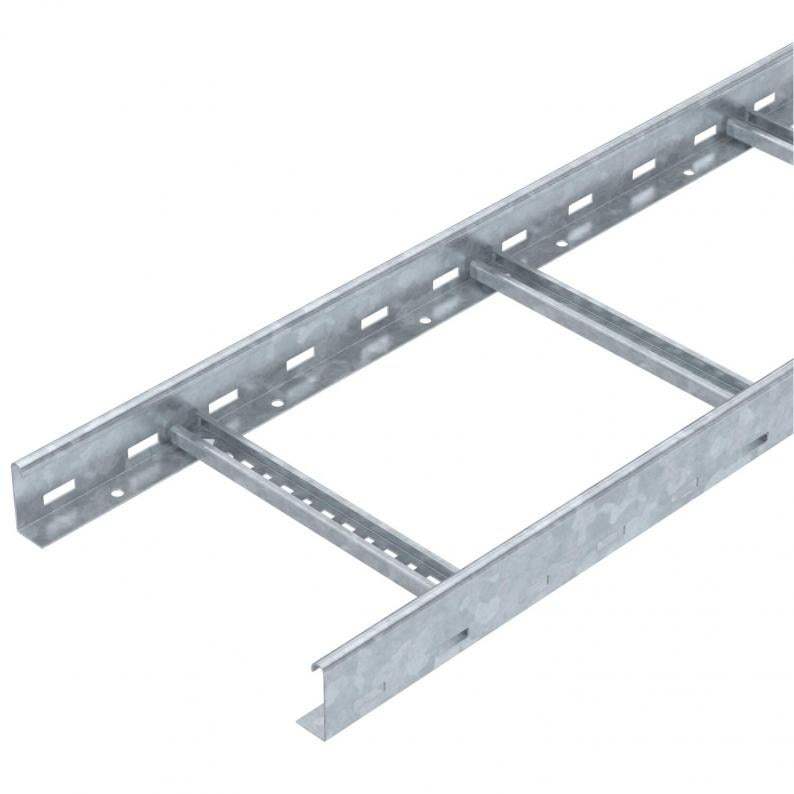

Kabelstige LCIS 60, 6 m C30 FT
Type LCIS 650 6 FT
Art.nr. 6209649
EAN 4012196431823
Art.nr. / Type / E-nr.
Lengde
Bredde
Bjelketykkelse
kl. VKE: 6 m
6m
m
Beskrivelse
Kabelstige med sidehøyde 60 mm med sveisede C30-profilsprosser som åpner oppover. Sidevange med buet kant som forsterking og kantbeskyttelse. Festet til utliggeren gjøres med klemstykker type LKS 40. Sprossens slissemål er 16,5 mm, passende bøyleklammer er type 2056.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Tekniske data
Mål
| Lengde | 6000 mm |
|---|---|
| Bredde | 500 mm |
| Høyde | 60 mm |
| Mål B | 500 mm |
| Spormål sprosse | 16,50 |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 200 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 20000 mm² |
| Sprosseavstand | 300 mm |
| Utførelse av sprossene | Profil perforert |
| Utførelse til sidebjelken | flat profil |
| Feste til sprossen | sveiset |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 1,5 mm |
| Dimensjon | 60x500x6000 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Produktserie | LCIS-serie |
Belastninger
| Støtteavstand 1,5m | 3,3 kN/m |
|---|---|
| Støtteavstand 2,0m | 2 kN/m |
| Støtteavstand 2,5m | 1,3 kN/m |
| Støtteavstand 3,0m | 1 kN/m |
| Støtteavstand 3,5m | 0,78 kN/m |
| Støtteavstand 4,0m | 0,4 kN/m |
| Støtteavstand 4,5m | 0,3 kN/m |
| Støtteavstand 5,0m | 0,2 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 7,8776 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 7,8776 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (5)
Veiledninger og hjelp (2)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Bjelketykkelse
Art.nr.
LCIS 620 6 FT
6000
200
nei
1,5
6209643
LCIS 630 6 FT
6000
300
nei
1,5
6209645
LCIS 640 6 FT
6000
400
nei
1,5
6209647
LCIS 650 6 FT
6000
500
nei
1,5
6209649
LCIS 660 6 FT
6000
600
nei
1,5
6209651
