Kabelstige LCIS 60, 6 m C30 FS
Type LCIS 650 6 FS
Art.nr. 6209636
EAN 4012196432066
Art.nr. / Type / E-nr.
Lengde
Bredde
Bjelketykkelse
kl. VKE: 6 m
6m
m
Beskrivelse

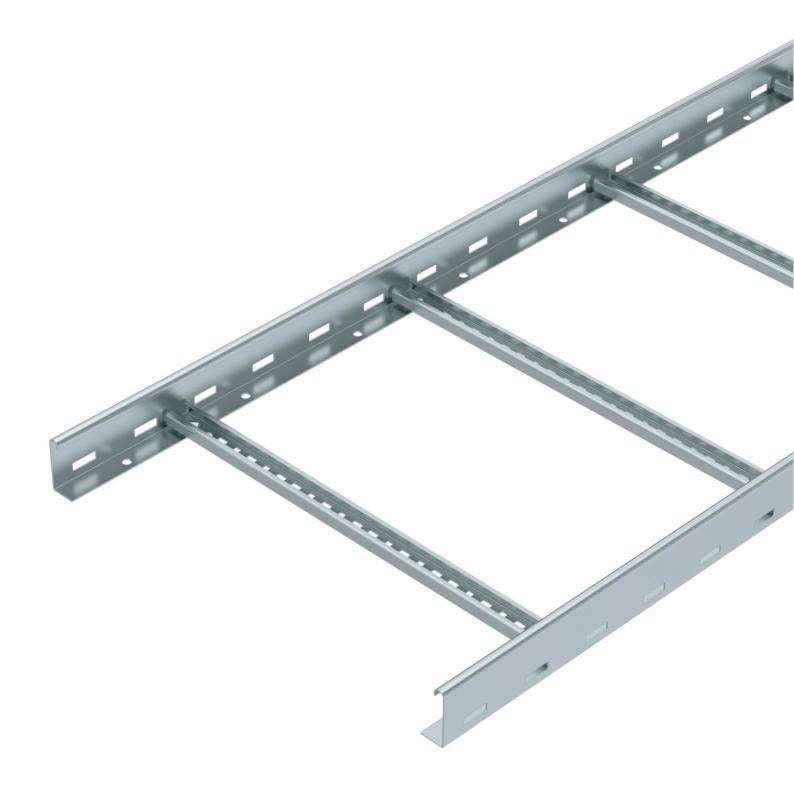

Kabelstige med sidehøyde 60 mm med sveisede C30-profilsprosser som åpner oppover. Sidevange med buet kant som forsterking og kantbeskyttelse. Festet til utliggeren gjøres med klemstykker type LKS 40. Sprossens slissemål er 16,5 mm, passende bøyleklammer er type 2056.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Tekniske data
Mål
| Lengde | 6000 mm |
|---|---|
| Bredde | 500 mm |
| Høyde | 60 mm |
| Mål B | 500 mm |
| Spormål sprosse | 16,50 |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 200 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 20000 mm² |
| Sprosseavstand | 300 mm |
| Utførelse av sprossene | Profil perforert |
| Utførelse til sidebjelken | flat profil |
| Feste til sprossen | sveiset |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 1,5 mm |
| Dimensjon | 60x500x6000 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Produktserie | LCIS-serie |
Belastninger
| Støtteavstand 1,5m | 3,3 kN/m |
|---|---|
| Støtteavstand 2,0m | 2 kN/m |
| Støtteavstand 2,5m | 1,3 kN/m |
| Støtteavstand 3,0m | 1 kN/m |
| Støtteavstand 3,5m | 0,78 kN/m |
| Støtteavstand 4,0m | 0,4 kN/m |
| Støtteavstand 4,5m | 0,3 kN/m |
| Støtteavstand 5,0m | 0,2 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 8,089 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 8,089 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (5)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Bjelketykkelse
Art.nr.
LCIS 620 6 FS
6000
200
nei
1,5
6209630
LCIS 630 6 FS
6000
300
nei
1,5
6209632
LCIS 640 6 FS
6000
400
nei
1,5
6209634
LCIS 650 6 FS
6000
500
nei
1,5
6209636
LCIS 660 6 FS
6000
600
nei
1,5
6209638
Bredde
LCIS 620 6 FS
Art.nr.
6209630
Lengde
6000
Bredde
200
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
LCIS 630 6 FS
Art.nr.
6209632
Lengde
6000
Bredde
300
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
LCIS 640 6 FS
Art.nr.
6209634
Lengde
6000
Bredde
400
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
LCIS 650 6 FS
Art.nr.
6209636
Lengde
6000
Bredde
500
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
LCIS 660 6 FS
Art.nr.
6209638
Lengde
6000
Bredde
600
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
