Kabelstige LCIS 60, 3 m C30 FT
Type LCIS 660 3 FT
Art.nr. 6209729
EAN 4012196431779
Art.nr. / Type / E-nr.
Lengde
Bredde
Bjelketykkelse
kl. VKE: 3 m
3m
m
Beskrivelse

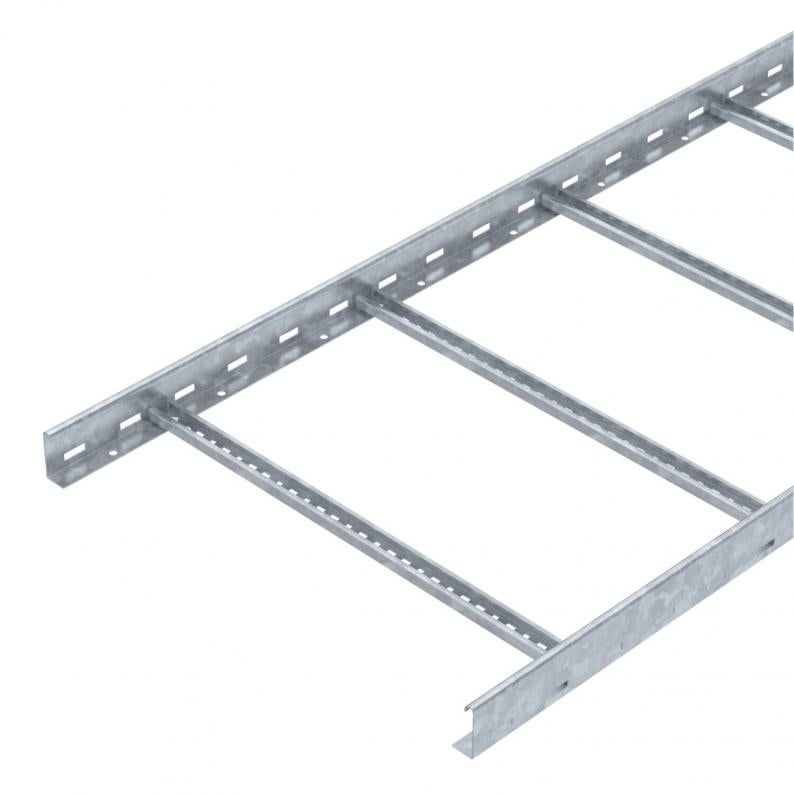

Kabelstige med sidehøyde 60 mm med sveisede C30-profilsprosser som åpner oppover. Sidevange med buet kant som forsterking og kantbeskyttelse. Festet til utliggeren gjøres med klemstykker type LKS 40. Sprossens slissemål er 16,5 mm, passende bøyleklammer er type BS-H....
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Tekniske data
Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 600 mm |
| Høyde | 60 mm |
| Mål B | 600 mm |
| Spormål sprosse | 17,00 |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 240 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 24000 mm² |
| Sprosseavstand | 300 mm |
| Utførelse av sprossene | Profil perforert |
| Utførelse til sidebjelken | flat profil |
| Feste til sprossen | sveiset |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 1,5 mm |
| Dimensjon | 60x600x3000 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Produktserie | LCIS-serie |
Belastninger
| Støtteavstand 1,5m | 3,3 kN/m |
|---|---|
| Støtteavstand 2,0m | 2 kN/m |
| Støtteavstand 2,5m | 1,3 kN/m |
| Støtteavstand 3,0m | 1 kN/m |
| Støtteavstand 3,5m | 0,78 kN/m |
| Støtteavstand 4,0m | 0,4 kN/m |
| Støtteavstand 4,5m | 0,3 kN/m |
| Støtteavstand 5,0m | 0,2 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 8,5706 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 8,5706 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (5)
Veiledninger og hjelp (2)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Bjelketykkelse
Art.nr.
LCIS 620 3 FT
3000
200
nei
1,5
6209721
LCIS 630 3 FT
3000
300
nei
1,5
6209723
LCIS 640 3 FT
3000
400
nei
1,5
6209725
LCIS 650 3 FT
3000
500
nei
1,5
6209727
LCIS 660 3 FT
3000
600
nei
1,5
6209729
Bredde
LCIS 620 3 FT
Art.nr.
6209721
Lengde
3000
Bredde
200
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
LCIS 630 3 FT
Art.nr.
6209723
Lengde
3000
Bredde
300
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
LCIS 640 3 FT
Art.nr.
6209725
Lengde
3000
Bredde
400
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
LCIS 650 3 FT
Art.nr.
6209727
Lengde
3000
Bredde
500
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
LCIS 660 3 FT
Art.nr.
6209729
Lengde
3000
Bredde
600
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5
