Kabelstige LCIS 60, 3 m C30 FS
Type LCIS 640 3 FS
Art.nr. 6209614
EAN 4012196487592
Art.nr. / Type / E-nr.
Lengde
Bredde
Bjelketykkelse
kl. VKE: 3 m
3m
m
Beskrivelse

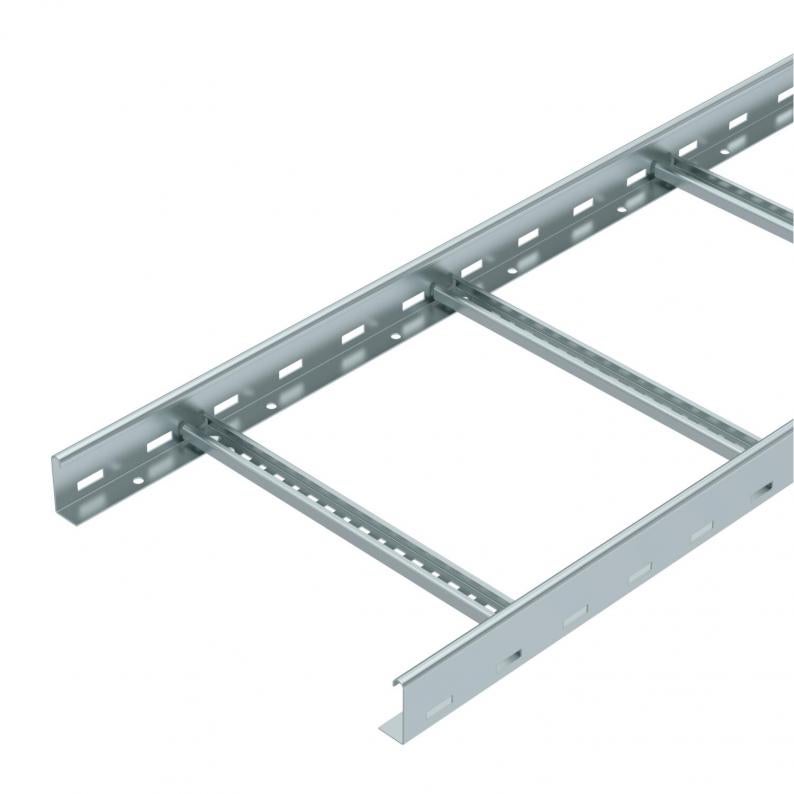

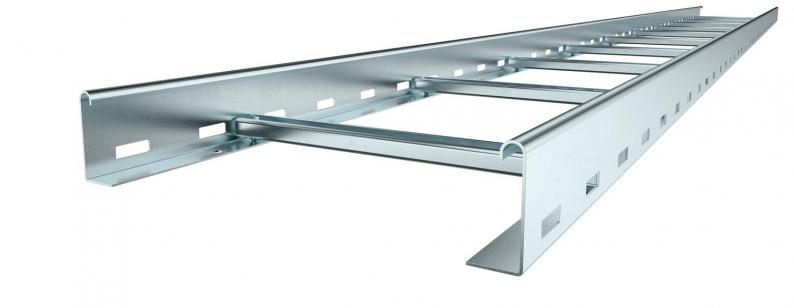

Kabelstige med sidehøyde 60 mm med sveisede C30-profilsprosser som åpner oppover. Sidevange med buet kant som forsterking og kantbeskyttelse. Festet til utliggeren gjøres med klemstykker type LKS 40. Sprossens slissemål er 16,5 mm, passende bøyleklammer er type BS-H....
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Tekniske data
Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 400 mm |
| Høyde | 60 mm |
| Mål B | 400 mm |
| Spormål sprosse | 17,00 |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 160 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 16000 mm² |
| Sprosseavstand | 300 mm |
| Utførelse av sprossene | Profil perforert |
| Utførelse til sidebjelken | flat profil |
| Feste til sprossen | sveiset |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 1,5 mm |
| Dimensjon | 60x400x3000 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Produktserie | LCIS-serie |
Belastninger
| Støtteavstand 1,5m | 3,3 kN/m |
|---|---|
| Støtteavstand 2,0m | 2 kN/m |
| Støtteavstand 2,5m | 1,3 kN/m |
| Støtteavstand 3,0m | 1 kN/m |
| Støtteavstand 3,5m | 0,78 kN/m |
| Støtteavstand 4,0m | 0,4 kN/m |
| Støtteavstand 4,5m | 0,3 kN/m |
| Støtteavstand 5,0m | 0,2 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 7,5721 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 7,5721 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (5)
Veiledninger og hjelp (2)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Bjelketykkelse
Art.nr.
LCIS 610 3 FS
3000
100
nei
1,5
6209608
LCIS 620 3 FS
3000
200
nei
1,5
6209610
LCIS 630 3 FS
3000
300
nei
1,5
6209612
LCIS 640 3 FS
3000
400
nei
1,5
6209614
LCIS 650 3 FS
3000
500
nei
1,5
6209616
LCIS 660 3 FS
3000
600
nei
1,5
6209618
