Kabelrenne SKS-Magic® 60 FT
Type SKSM 640 FT
Art.nr. 6059481
EAN 4012195832676
Art.nr. / Type / E-nr.
Lengde
Bredde
Høyde
Platetykkelse
kl. VKE: 3 m
3m
m
Beskrivelse

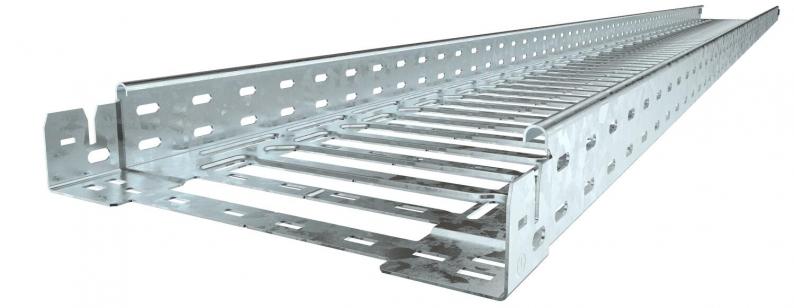

Kabelrenne med integrert hurtigfestesystem. Kabelrennens nyttelengde utgjør 3000 mm.
Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.
Fra kabelrennebredde 200 mm med 30% perforering, egnet for bruk under sprinkleranlegg i henhold til VdS retningslinje 2092
Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.
Fra kabelrennebredde 200 mm med 30% perforering, egnet for bruk under sprinkleranlegg i henhold til VdS retningslinje 2092
Gjennomgående potensialutjevning er garantert uten ekstra komponenter.
Tekniske data
Mål
| Lengde | 3050 mm |
|---|---|
| Bredde | 400 mm |
| Høyde | 60 mm |
| Mål y | 362 mm |
| Mål L | 280 mm |
| Mål B | 400 mm |
| Mål x | 296 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 238 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 1,5 mm |
| Monteringshull i bunnen | ja |
| NATO-hullmønster | nei |
| Nytte- tverrsnitt | 23800 mm² |
| Med overdel | nei |
| I samsvar med ROHS | ja |
| Dimensjon | 60x400x3050 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Innsats sprinkleranlegg | ja |
| Magnetisk skjermdemping med lokk | 50 dB |
| Magnetisk skjermdemping uten lokk | 20 dB |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | SKSM-serie |
Belastninger
| Støtteavstand 1,5m | 2,7 kN/m |
|---|---|
| Støtteavstand 2,0m | 2,1 kN/m |
| Støtteavstand 2,5m | 1,47 kN/m |
| Støtteavstand 3,0m | 0,8 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 13,5777 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 13,5777 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (3)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Platetykkelse
Overflate
Materiale
Farge
Art.nr.
SKSM 630 FT
3050
300
60
nei
1,5
Varmgalvanisert (dypp)
stål
zink
6059479
SKSM 640 FT
3050
400
60
nei
1,5
Varmgalvanisert (dypp)
stål
zink
6059481
SKSM 650 FT
3050
500
60
nei
1,5
Varmgalvanisert (dypp)
stål
zink
6059483
SKSM 660 FT
3050
600
60
nei
1,5
Varmgalvanisert (dypp)
stål
zink
6059485
Bredde
SKSM 630 FT
Art.nr.
6059479
Lengde
3050
Bredde
300
Høyde
60
Opprettholdelse av funksjon
nei
Platetykkelse
1,5
Overflate
Varmgalvanisert (dypp)
Materiale
stål
Farge
zink
SKSM 640 FT
Art.nr.
6059481
Lengde
3050
Bredde
400
Høyde
60
Opprettholdelse av funksjon
nei
Platetykkelse
1,5
Overflate
Varmgalvanisert (dypp)
Materiale
stål
Farge
zink
SKSM 650 FT
Art.nr.
6059483
Lengde
3050
Bredde
500
Høyde
60
Opprettholdelse av funksjon
nei
Platetykkelse
1,5
Overflate
Varmgalvanisert (dypp)
Materiale
stål
Farge
zink
SKSM 660 FT
Art.nr.
6059485
Lengde
3050
Bredde
600
Høyde
60
Opprettholdelse av funksjon
nei
Platetykkelse
1,5
Overflate
Varmgalvanisert (dypp)
Materiale
stål
Farge
zink
